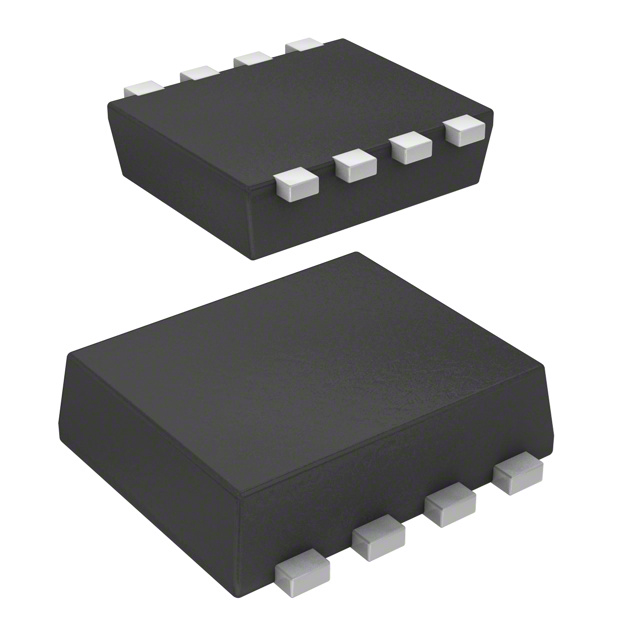

EMH2801-TL-H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1W(Ta) 10V 4nC@ 4.5 V 1个P沟道 20V 85mΩ@ 1.5A,4.5V 3A 320pF@10V EMH-8 贴片安装 2mm*1.7mm*750μm
供应商型号: CY-EMH2801-TL-H
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) EMH2801-TL-H

EMH2801-TL-H概述


    产品简介


    EMH2801是一款复合型电子元器件,集成了一个P沟道硅基MOSFET和一个肖特基势垒二极管。这种组合使得EMH2801能够实现高密度安装,并在多种应用中表现出色。它特别适用于电源管理和转换电路设计,例如开关电源、电机驱动和电池管理系统。

    技术参数


    MOSFET部分:
    - 栅源电压(VGSS):±10V
    - 漏源电压(VDSS):-20V
    - 漏电流(ID):-3A(连续),-20A(脉冲)
    - 穿透电压(VGS(off)):-0.4V至-1.3V
    - 静态漏源导通电阻(RDS(on)):85mΩ(典型值)
    - 输入电容(Ciss):320pF
    - 输出电容(Coss):66pF
    - 反向转移电容(Crss):50pF
    - 总栅电荷(Qg):4.0nC
    肖特基势垒二极管(SBD)部分:
    - 最大反向重复峰值电压(VRRM):15V
    - 最大非重复峰值浪涌电压(VRSM):15V
    - 平均输出电流(IO):2.0A(方波)
    - 浪涌正向电流(IFSM):20A(正弦波,1个周期)
    - 肖特基势垒二极管正向电压(VSD):0.39V至0.46V(IF=2.0A)

    产品特点和优势


    EMH2801的主要优势在于其低导通电阻(85mΩ)和小尺寸的特性。这些特性使得它非常适合用于高效率的电源管理和转换电路。此外,它的设计还考虑到了高密度安装的需求,这对于空间有限的应用尤为关键。EMH2801还具有低切换噪声,这意味着它可以有效地减少干扰和损耗。Halogen Free合规性使其更加环保,符合现代工业标准。

    应用案例和使用建议


    EMH2801广泛应用于各种电源管理模块和转换电路。例如,在充电器和适配器设计中,可以利用其高密度和低损耗特性来提高整体效率。在电动机驱动系统中,EMH2801可以提供快速响应和可靠的电流控制能力。为了确保最佳性能,建议在选择外部电路元件时考虑与EMH2801的匹配性和兼容性,尤其是电容器的选择,以最小化电路中的寄生电容效应。

    兼容性和支持


    EMH2801采用EMH8封装,符合JEITA和JEDEC标准。包装单位为每卷3,000个,并且是无铅和无卤素的产品。对于配套元件的选择,需要确保它们的电气特性和机械尺寸相匹配。厂商提供了一系列的技术支持,包括详细的电气特性数据表和应用指南,以帮助用户更好地理解和应用该产品。

    常见问题与解决方案


    1. Q: 如何处理静电放电(ESD)?
    - A: 尽管EMH2801的设计具有较高的ESD免疫力,但在处理时仍需小心,避免静电对器件造成损坏。建议使用接地良好的工作台和防静电手环。
    2. Q: 在高温度环境下使用时,需要注意什么?
    - A: 高温环境可能会影响器件的性能和寿命。在实际应用中,需要根据器件的绝对最大额定值来调整工作条件,例如降低工作电流或改善散热措施。
    3. Q: 如何正确焊接?
    - A: 由于EMH2801采用了EMH8封装,建议使用适当的焊接工艺,如回流焊,以确保良好的电气连接和机械稳定性。

    总结和推荐


    总体来说,EMH2801凭借其高性能和可靠性,在电源管理和转换应用中展现出强大的竞争力。其低导通电阻、小尺寸、低切换噪声以及环保特性使其成为设计工程师的理想选择。强烈推荐将EMH2801集成到需要高效能和可靠性的应用中,特别是在高密度安装和低损耗要求的应用环境中。

EMH2801-TL-H参数

参数
Ciss-不同 Vds 时的输入最大电容 320pF@10V
通道数量 1
最大功率耗散 1W(Ta)
配置 独立式
Rds(On)-漏源导通电阻 85mΩ@ 1.5A,4.5V
Vgs-栅源极电压 10V
Vds-漏源极击穿电压 20V
Vgs(th)-栅源极阈值电压 -
Id-连续漏极电流 3A
FET类型 1个P沟道
栅极电荷 4nC@ 4.5 V
长*宽*高 2mm*1.7mm*750μm
通用封装 EMH-8
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装
