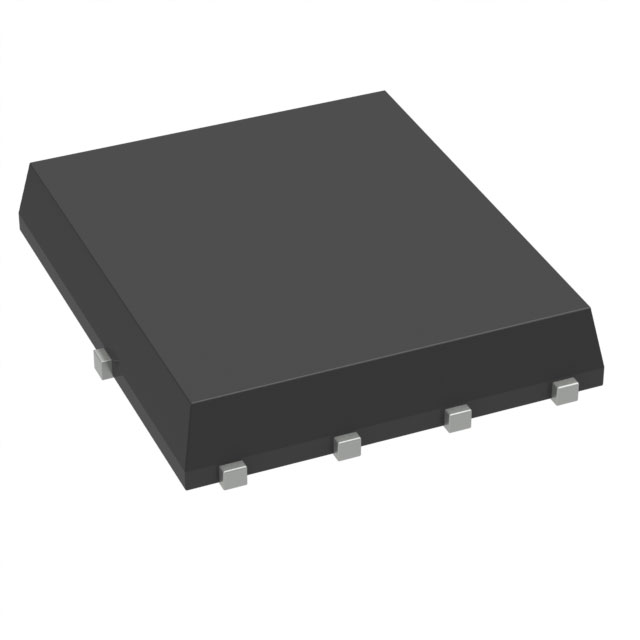

FDMS7682

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),33W(Tc) 20V 3V@ 250µA 30nC@ 10 V 1个N沟道 30V 6.3mΩ@ 14A,10V 16A,22A 1.885nF@15V PQFN 贴片安装
供应商型号: FDMS7682
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS7682

FDMS7682概述

    FDMS7682 N-Channel PowerTrench MOSFET 技术手册解析

    1. 产品简介


    FDMS7682 是一款由 ON Semiconductor 生产的 N-Channel PowerTrench® MOSFET(金属氧化物半导体场效应晶体管)。这款 MOSFET 主要用于提高直流到直流转换器的效率,减少开关节点的振铃现象。它具有低导通电阻(rDS(on))和高效率的特点,适用于笔记本电脑、桌面和服务器的 Vcore 开关,以及负载开关和正向整流器应用。

    2. 技术参数


    | 参数 | 数值 | 单位 |
    |
    | 漏源电压 (VDS) | 30 | V |
    | 栅源电压 (VGS) | ±20 | V |
    | 持续漏电流 (ID) | 22 (25 °C) | A |
    | 最大漏极连续功率 (PD) | 33 | W |
    | 热阻 (RθJA) | 50 | °C/W |
    | 最大结温 (TJ) | -55 至 +150 | °C |

    3. 产品特点和优势


    - 低导通电阻:最大 rDS(on) 为 6.3 mΩ,适合高频应用和高效率要求。
    - 快速恢复二极管:采用下一代增强体二极管技术,提供软恢复特性,适用于高频率和高速度切换应用。
    - 先进封装:采用 MSL1 封装设计,具备高温可靠性,通过 100% UIL 测试。
    - 环保合规:符合 RoHS 规范,满足绿色环保要求。

    4. 应用案例和使用建议


    - 应用案例:
    - 笔记本电脑 IMVP Vcore 开关
    - 桌面和服务器的 VRM Vcore 开关
    - 负载开关和正向整流器
    - 使用建议:
    - 在笔记本电脑的 Vcore 开关应用中,FDMS7682 可以有效减少功耗,提升电池续航能力。
    - 在服务器应用中,选择适当的栅极驱动电路可以优化开关速度和降低功耗。


    5. 兼容性和支持


    - FDMS7682 具备良好的通用性,可与其他标准 MOSFET 配合使用。
    - ON Semiconductor 提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品性能。

    6. 常见问题与解决方案


    - 问题1:如何处理热管理问题?
    - 解决方案:增加散热片或采用更高散热效率的 PCB 设计。
    - 问题2:如何优化开关速度?
    - 解决方案:调整栅极电阻和驱动电路,确保合适的 Qg 和 Qgd 参数。

    7. 总结和推荐


    FDMS7682 N-Channel PowerTrench MOSFET 具有出色的性能参数和广泛的适用范围,特别适合高频和高效率的直流到直流转换应用。它结合了低导通电阻、快速恢复二极管和坚固的封装设计,使其在市场上具备显著的竞争优势。对于需要高性能和可靠性的电子设计工程师来说,这是一款值得推荐的产品。

FDMS7682参数

参数
Vgs(th)-栅源极阈值电压 3V@ 250µA
最大功率耗散 2.5W(Ta),33W(Tc)
Id-连续漏极电流 16A,22A
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
FET类型 1个N沟道
栅极电荷 30nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1.885nF@15V
Rds(On)-漏源导通电阻 6.3mΩ@ 14A,10V
通道数量 1
配置 独立式
5mm(Max)
5.85mm(Max)
1.1mm(Max)
通用封装 PQFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
