FDD6685

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管 PowerTrench系列, Vds=30 V, 11 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: UA-FDD6685
供应商: 海外现货
标准整包数: 2500

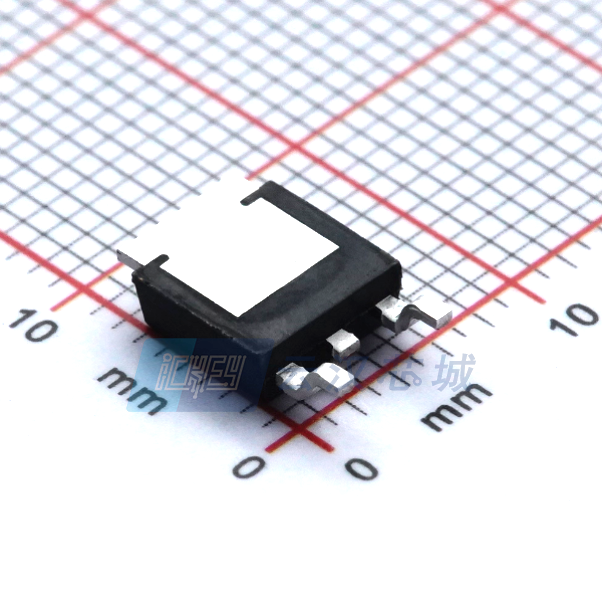

ON SEMICONDUCTOR 场效应管(MOSFET) FDD6685

FDD6685概述

    FDD6685 30 V P-Channel POWERTRENCH™ MOSFET 技术手册

    产品简介


    FDD6685 是一款高性能 P-Channel MOSFET,基于 ON Semiconductor 的先进 POWERTRENCH 技术构建。该器件专为需要宽范围栅极驱动电压(4.5 V 至 25 V)的应用而设计,广泛适用于汽车、工业及消费类电子领域。FDD6685 具备低导通电阻(RDS(on))、快速开关速度及高电流处理能力,是电源管理、负载切换和电池保护的理想选择。

    技术参数


    以下是 FDD6685 的关键技术和电气性能指标:
    | 参数 | 规格 |

    | 栅源电压 (VGSS) | ±25 V |
    | 漏源击穿电压 (BVDSS) | -30 V |
    | 最大漏极电流 (ID) | -40 A |
    | 导通电阻 (RDS(on)) | -20 mΩ @ VGS = -10 V |
    -30 mΩ @ VGS = -4.5 V |
    | 阈值电压 (VGS(th)) | -1 V 至 -1.8 V |
    | 工作温度范围 (TJ) | -55°C 至 +175°C |
    | 热阻抗 (RθJA) | 40°C/W |

    产品特点和优势


    - 高性能设计:采用先进的 POWERTRENCH 结构,提供极低的导通电阻(RDS(on))。
    - 高速开关:快速开关速度(td(on) 和 td(off))适合高频应用。
    - 可靠性保障:符合 AEC-Q101 汽车标准,无铅且 RoHS 合规。
    - 宽工作电压:支持 4.5 V 至 25 V 的栅极驱动电压,适应多种电源环境。

    应用案例和使用建议


    FDD6685 可广泛应用于以下场景:
    1. 汽车电子:如车载电源管理系统、电机驱动控制等。
    2. 工业设备:用于逆变器、UPS 系统中的功率转换。
    3. 消费电子:如笔记本电脑、平板电脑的电池保护电路。
    使用建议:
    - 在高温环境下使用时,注意热管理,避免因热失控导致性能下降。
    - 为实现最佳性能,建议栅极驱动电压保持在 -10 V。

    兼容性和支持


    FDD6685 的封装形式为 DPAK3(TO-252 3 LD),支持主流 PCB 设计。ON Semiconductor 提供详细的设计指南和全面的技术支持,帮助客户快速完成产品集成。

    常见问题与解决方案


    1. 问题:设备过热。
    - 解决方案:检查散热片设计,确保 RθJA 符合实际需求。
    2. 问题:开关损耗过高。
    - 解决方案:优化驱动电路,降低 Qg 和 Qgd 值。
    3. 问题:漏电流异常。
    - 解决方案:检查电路板焊接质量,确保无虚焊。

    总结和推荐


    FDD6685 以其卓越的性能和广泛的适用性,成为 P-Channel MOSFET 的优选产品。其优异的导通电阻、高速开关特性和强大的环境适应能力,使其非常适合在高要求的电源管理和负载控制场景中使用。强烈推荐给需要高性能、高可靠性的设计工程师。
    如需进一步了解或采购,请访问 ON Semiconductor 官网获取更多资源和支持。

FDD6685参数

参数
Vgs-栅源极电压 25V
Id-连续漏极电流 11A,40A
FET类型 1个P沟道
配置 独立式
最大功率耗散 52W(Ta)
栅极电荷 24nC@ 5 V
Rds(On)-漏源导通电阻 20mΩ@ 11A,10V
通道数量 1
Vds-漏源极击穿电压 30V
Vgs(th)-栅源极阈值电压 3V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.715nF@15V
6.73mm(Max)
6.22mm(Max)
2.52mm(Max)
通用封装 TO-252AA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDD6685厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDD6685数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDD6685 FDD6685数据手册

FDD6685封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.3163 ¥ 2.6502
5000+ $ 0.3025 ¥ 2.535
库存: 27500
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 6625.5
