NTB095N65S3HF

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

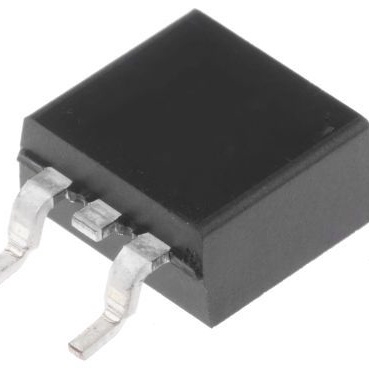

产品描述: onsemi N沟道增强型MOS管, Vds=650 V, 36 A, D2PAK (TO-263)封装, 表面贴装, 3引脚
供应商型号: 3018950
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTB095N65S3HF

NTB095N65S3HF概述

    NTB095N65S3HF MOSFET 技术手册

    产品简介


    NTB095N65S3HF 是 ON Semiconductor 的一款超级结(Super Junction)MOSFET,属于SUPERFET III 系列。该系列是利用电荷平衡技术实现低导通电阻和较低栅极电荷性能的新一代高电压 MOSFET。这类MOSFET适用于多种功率系统,能够实现小型化和更高的效率。此外,其特有的反向恢复性能优化了体二极管的功能,有助于减少额外组件并提高系统可靠性。

    技术参数


    以下是NTB095N65S3HF的关键技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    | :: | :: | :: | :: | :: | :: |
    | 漏源击穿电压 | BVDSS | 650 | - | 700 | V |
    | 漏电流 | ID | 36 | - | - | A |
    | 重复脉冲漏电流 | IDM | - | - | 90 | A |
    | 雪崩能量 | EAS | - | - | 440 | mJ |
    | 输出电容 | Coss(eff.) | - | 569 | - | pF |
    | 等效串联电阻 | ESR | - | 2.4 | - | Ω |

    产品特点和优势


    - 高可靠性:具有优异的雪崩测试结果和高达700V的漏源击穿电压,适合各种恶劣的应用环境。
    - 高效能:超低的栅极电荷和输出电容保证了其卓越的开关性能。
    - 优化设计:通过电荷平衡技术实现低导通电阻和较低的栅极电荷,有效减少了传导损耗。
    - 兼容性强:无铅且符合RoHS标准,易于集成到现代电子产品中。

    应用案例和使用建议


    NTB095N65S3HF MOSFET 主要应用于电信/服务器电源供应、工业电源、电动汽车充电器及不间断电源/太阳能系统等领域。实际应用中,建议考虑如下几点:
    - 在设计时注意散热管理,确保工作温度不超过150°C。
    - 根据具体应用需求选择合适的驱动电阻以优化开关性能。
    - 使用适当的封装技术(如D2PAK)以提高机械可靠性和热性能。

    兼容性和支持


    该产品采用D2PAK封装,支持无铅工艺且符合RoHS标准,便于在现代电路设计中集成。ON Semiconductor提供了详尽的技术文档和应用指南,以便客户更好地理解和使用此产品。

    常见问题与解决方案


    1. 如何处理过高的温度?
    - 确保良好的散热管理,如增加散热片或使用散热风扇。
    2. 如果出现导通电阻异常增大的情况?
    - 检查驱动条件是否满足,确认栅极电荷和输出电容是否在规定范围内。
    3. 开关性能不佳怎么办?
    - 调整驱动电阻以优化开关性能,参考制造商提供的技术文档进行调整。

    总结和推荐


    总体而言,NTB095N65S3HF是一款高性能、高可靠的MOSFET,具备低导通电阻、优秀的开关性能和强大的可靠性。其广泛的应用领域和灵活的设计使其成为众多现代电力电子应用的理想选择。因此,强烈推荐使用该产品。
    以上是对NTB095N65S3HF MOSFET技术手册内容的全面解析,旨在帮助您更好地了解和使用这款先进的电子元器件。

NTB095N65S3HF参数

参数
栅极电荷 66nC@ 10V
通道数量 1
Id-连续漏极电流 36A
配置 独立式
Ciss-不同 Vds 时的输入最大电容 2.93nF@400V
最大功率耗散 272W(Tc)
Vds-漏源极击穿电压 650V
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 5V@ 860µA
Rds(On)-漏源导通电阻 95mΩ@ 18A,10V
FET类型 1个N沟道
长*宽*高 10.67mm(长度)
通用封装 TO-263
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTB095N65S3HF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTB095N65S3HF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTB095N65S3HF NTB095N65S3HF数据手册

NTB095N65S3HF封装设计

查看详情并下载
Symbol
Footprint
3D Model
