FDH44N50

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 UniFET系列, Vds=500 V, 44 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 1095012
供应商: 海外现货
标准整包数: 1

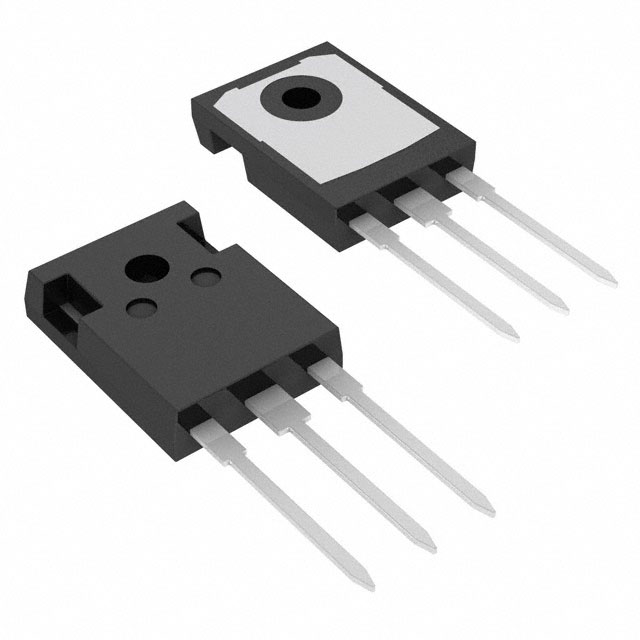

ON SEMICONDUCTOR 场效应管(MOSFET) FDH44N50

FDH44N50概述

    FDH44N50 MOSFET:全面的技术概述

    1. 产品简介


    FDH44N50 是来自安森美(onsemi)的一款高性能功率N沟道MOSFET,属于UniFET系列。此MOSFET采用了平面条纹技术和DMOS工艺,旨在降低导通电阻、提高开关性能和增强雪崩耐受能力。这些特性使其适用于多种应用,如功率因数校正(PFC)、平板显示(FPD)电视电源、ATX电源和电子灯泡镇流器。

    2. 技术参数


    以下是FDH44N50 MOSFET的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源击穿电压 500 V |
    | 门限电压 | 2 | 3.15 | 4 | V |
    | 漏极电流(连续) 44 A |
    | 漏极电流(脉冲) 176 A |
    | 导通电阻 0.11 | 0.12 | mΩ |
    | 门极电荷(总) 90 | 108 | nC |
    | 输入电容 5335 pF |
    | 反向传输电容 40 pF |
    | 单脉冲雪崩能量 | 1500 mJ |

    3. 产品特点和优势


    - 低门极电荷(Qg):典型值为90 nC,这减少了驱动要求。
    - 高可靠性:增强了门极、雪崩和高再应用dv/dt的鲁棒性。
    - 低导通电阻(RDS(on)):典型值为110 mΩ(在VGS = 10 V,ID = 22 A条件下)。
    - 低输入电容:典型值为40 pF,减少了门极-源极和门极-漏极电容。
    - 提高开关速度:降低了电磁干扰(EMI),典型结温达175°C。

    4. 应用案例和使用建议


    FDH44N50 MOSFET广泛应用于照明系统、不间断电源(UPS)、交流-直流电源(AC-DC)等领域。根据技术手册,该器件适用于各种开关电源转换器应用,具有良好的稳定性和鲁棒性。
    使用建议:
    - 在高功率应用中,考虑散热设计,确保结温保持在合理范围内。
    - 选择合适的门极驱动电路以避免过度驱动导致损坏。
    - 针对高频应用,注意电路布局以减少寄生电感和电容的影响。

    5. 兼容性和支持


    FDH44N50 MOSFET符合RoHS标准,无铅,与多种电源系统兼容。安森美提供详尽的支持文档和技术资源,包括在线技术支持和详细的订单和运输信息。

    6. 常见问题与解决方案


    - 问题:在高温环境下使用时,MOSFET温度过高?
    - 解决方案:采用适当的散热设计,如加装散热片,确保器件工作在安全温度范围内。
    - 问题:在高压应用中,MOSFET出现异常行为?
    - 解决方案:检查门极驱动电路,确保正确的门极电荷和电压水平。

    7. 总结和推荐


    综上所述,FDH44N50 MOSFET凭借其出色的性能、稳定的可靠性及广泛的适用范围,在多种开关电源转换器应用中表现出色。强烈推荐用于需要高效率和可靠性的高功率应用场合。

FDH44N50参数

参数
Rds(On)-漏源导通电阻 120mΩ@ 22A,10V
Vds-漏源极击穿电压 500V
Id-连续漏极电流 44A
配置 独立式
Ciss-不同 Vds 时的输入最大电容 5.335nF@25V
Vgs(th)-栅源极阈值电压 4V@ 250µA
通道数量 1
Vgs-栅源极电压 30V
栅极电荷 108nC@ 10V
最大功率耗散 750W(Tc)
FET类型 1个N沟道
长*宽*高 15.87mm*4.82mm*20.82mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FDH44N50厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDH44N50数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDH44N50 FDH44N50数据手册

FDH44N50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 53.4208
5+ ¥ 53.4208
10+ ¥ 47.865
50+ ¥ 47.0103
100+ ¥ 46.1555
250+ ¥ 46.1555
库存: 665
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 53.42
直接购买
