首页  >  产品百科  >  NVTFWS015N04CTAG

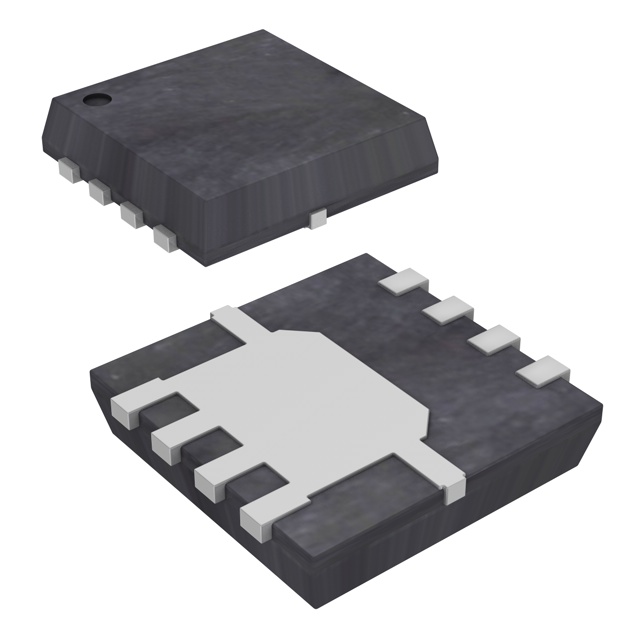

NVTFWS015N04CTAG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.9W(Ta),23W(Tc) 20V 3.5V@ 20µA 6.3nC@ 10 V 1个N沟道 40V 17.3mΩ@ 7.5A,10V 9.4A,27A 325pF@25V WDFN-8 贴片安装
供应商型号: FL-NVTFWS015N04CTAG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVTFWS015N04CTAG

NVTFWS015N04CTAG概述

    MOSFET NVTFS015N04C 技术手册解析

    1. 产品简介


    NVTFS015N04C 是一种N沟道增强型功率MOSFET,专为需要高效、紧凑设计的应用而设计。它的主要功能是在电路中实现高效的电能转换,广泛应用于电源管理、电机控制、汽车电子及工业自动化等领域。

    2. 技术参数


    - 电压参数: 最高耐压为40V,适用于低压系统中的关键节点。
    - 电流参数: 持续漏极电流可达27A(TC=25°C),确保足够处理高功率负载。
    - 电阻参数: 导通电阻(RDS(on))在10V时典型值为17.3mΩ,有助于减少导通损耗。
    - 温度范围: 工作结温和存储温度范围为-55°C到+175°C,确保在极端环境下稳定运行。
    - 封装参数: 尺寸为3.3mm x 3.3mm,适合紧凑设计需求。
    - 其他参数: 具有低电容特性,最小化驱动损失;具有湿气阻隔特性,确保长期可靠性能。

    3. 产品特点和优势


    - 小尺寸: 提供小尺寸封装(3.3 x 3.3 mm),满足现代电子产品对空间要求高的需求。
    - 低导通电阻: 极低的RDS(on),能够有效降低导通损耗,提高能效。
    - 湿气阻隔特性: 湿气阻隔产品能够通过AEC-Q101认证,具备PPAP能力,可靠性更高。
    - 无铅且符合RoHS标准: 环保材料,更环保、安全。

    4. 应用案例和使用建议


    - 电源管理: 可用于开关电源,如AC/DC适配器、直流变换器等。
    - 电机控制: 在电动工具、机器人及无人机等领域广泛应用。
    - 汽车电子: 适用于电动车及混合动力车的电池管理系统。
    - 工业自动化: 广泛应用于各类工业设备的电力调节模块。
    使用建议:
    - 配置合适的栅极电阻,以优化开关速度并减少功耗。
    - 使用适当的散热措施,特别是在高功率工作条件下,确保热稳定性。

    5. 兼容性和支持


    NVTFS015N04C 支持标准焊接工艺,确保与多种基板材料兼容。此外,供应商提供了详细的文档和技术支持,确保用户能够充分利用产品的优势。

    6. 常见问题与解决方案


    - 问题: 开关过程不稳定。
    - 解决方案: 调整栅极电阻,优化栅极驱动电路,以提升开关速度和稳定性。
    - 问题: 系统过热。
    - 解决方案: 使用合适的散热片或采用液冷系统,以保证系统的正常运行。

    7. 总结和推荐


    总体来看,NVTFS015N04C MOSFET凭借其小巧的体积、卓越的能效和可靠的性能,在众多应用场合中表现出色。它特别适合于要求紧凑设计和高性能的应用,如电源管理和工业控制。强烈推荐在需要高效电能转换的应用中使用此产品。

NVTFWS015N04CTAG参数

参数
FET类型 1个N沟道
最大功率耗散 2.9W(Ta),23W(Tc)
栅极电荷 6.3nC@ 10 V
配置 独立式
Vgs(th)-栅源极阈值电压 3.5V@ 20µA
Ciss-不同 Vds 时的输入最大电容 325pF@25V
Id-连续漏极电流 9.4A,27A
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 40V
Rds(On)-漏源导通电阻 17.3mΩ@ 7.5A,10V
通道数量 1
通用封装 WDFN-8
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NVTFWS015N04CTAG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVTFWS015N04CTAG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVTFWS015N04CTAG NVTFWS015N04CTAG数据手册

NVTFWS015N04CTAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
