FDMC8296

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),27W(Tc) 20V 3V@ 250µA 23nC@ 10V 1个N沟道 30V 8mΩ@ 12A,10V 12A,18A 1.385nF@15V MLP-8 贴片安装 3.3mm*3.3mm*800μm
供应商型号: FL-FDMC8296
供应商: 海外现货
标准整包数: 1

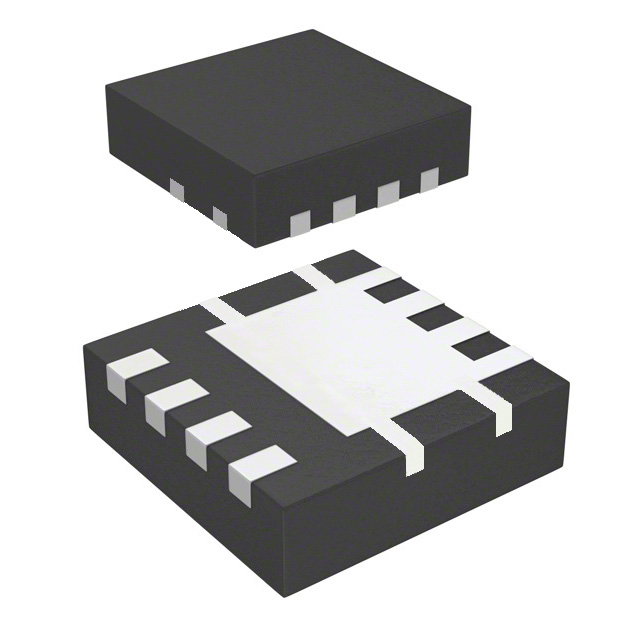

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8296

FDMC8296概述

    FDMC8296 N-Channel Power Trench® MOSFET

    产品简介


    FDMC8296 是一款由 Fairchild Semiconductor 生产的 N-Channel Power Trench® 功率金属氧化物半导体场效应晶体管(MOSFET)。该器件采用了先进的 Power Trench® 工艺技术,旨在最小化导通电阻(rDS(on)),从而实现高效的功率管理。它适用于笔记本电脑、便携式电池组等设备中的电源管理和负载开关应用。

    技术参数


    以下是 FDMC8296 的关键技术参数:
    - 最大导通电阻 (rDS(on))
    - VGS = 10V, ID = 12A 时:8.0mΩ(典型值)
    - VGS = 4.5V, ID = 10A 时:13.0mΩ(典型值)
    - 最高耐压 (VDS)
    - 30V
    - 连续漏极电流 (ID)
    - TC = 25°C 下为 18A
    - TJ = 25°C 下为 12A(脉冲条件下为 52A)
    - 最大雪崩能量 (EAS)
    - 72mJ(基于 25°C 条件下)
    - 热阻抗
    - RJC:4.6°C/W
    - RJA:53°C/W(当安装在 1 in² 铜垫上时)
    - 封装标记
    - MLP 3.3x3.3

    产品特点和优势


    - 高性能低导通电阻:FDMC8296 采用了先进的 Power Trench® 技术,实现了极低的导通电阻,显著提高了能效。
    - 高可靠性:该器件通过了 RoHS 认证,符合环保标准,具有高可靠性和长寿命。
    - 广泛的应用领域:适用于笔记本电脑、便携式电池组及电源管理系统等多种应用。

    应用案例和使用建议


    - DC-DC 转换器:可用于笔记本电脑的直流-直流转换器中,确保高效稳定的电力传输。
    - 笔记本电池管理:在笔记本电池管理系统中作为负载开关,控制电池的充放电过程。
    - 负载开关:在各种负载开关应用中,提高系统的可靠性和效率。
    使用建议:
    - 在设计电路时,要确保电路的工作温度不超过器件的最大温度范围(-55°C 至 +150°C)。
    - 使用大容量电容来减小瞬态电压的影响,确保器件的安全运行。

    兼容性和支持


    - 兼容性:FDMC8296 可与多种电源管理系统和便携式电子设备兼容。
    - 支持和服务:Fairchild Semiconductor 提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题:在高温环境下导通电阻变大。
    - 解决方案:检查散热设计,确保良好的散热效果,必要时使用散热片或风扇。
    - 问题:开关速度较慢。
    - 解决方案:优化驱动电路,减少栅极电阻(Rg),以提高开关速度。

    总结和推荐


    FDMC8296 N-Channel Power Trench® MOSFET 以其优异的性能、可靠性和广泛的适用性,在多个领域中表现出色。特别适合于需要高效率、低导通电阻的应用场景。强烈推荐在笔记本电脑电源管理、便携式电池组及其他高效率要求的场合中使用该器件。
    以上是对 FDMC8296 N-Channel Power Trench® MOSFET 的详细介绍,涵盖了产品的主要特点、技术参数、应用建议及其优缺点。希望这些信息能帮助您更好地理解和使用该产品。

FDMC8296参数

参数
Vgs-栅源极电压 20V
FET类型 1个N沟道
栅极电荷 23nC@ 10V
最大功率耗散 2.3W(Ta),27W(Tc)
Rds(On)-漏源导通电阻 8mΩ@ 12A,10V
通道数量 1
Vgs(th)-栅源极阈值电压 3V@ 250µA
配置 独立式quaddraintriplesource
Vds-漏源极击穿电压 30V
Id-连续漏极电流 12A,18A
Ciss-不同 Vds 时的输入最大电容 1.385nF@15V
长*宽*高 3.3mm*3.3mm*800μm
通用封装 MLP-8
安装方式 贴片安装
包装方式 卷带包装

FDMC8296厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8296数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8296 FDMC8296数据手册

FDMC8296封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.621 ¥ 5.2599
库存: 1004
起订量: 960 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.25
