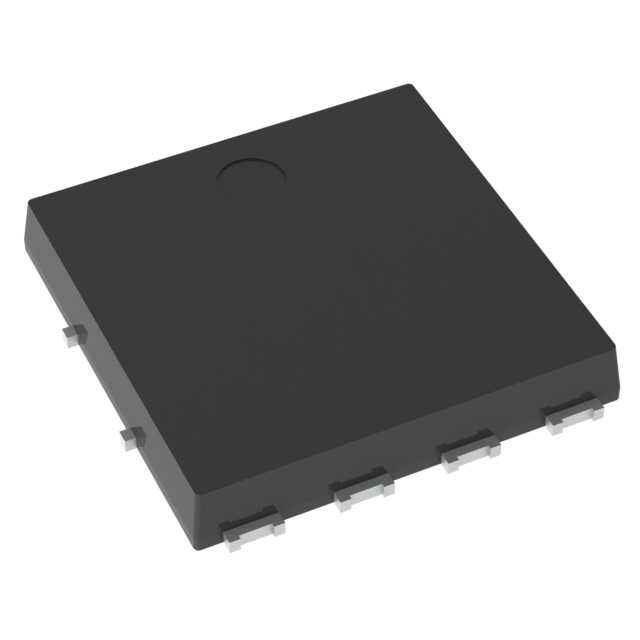

NVMTS4D3N15MC

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管, Vds=150 V, 165 A, DFNW8.封装, 表面贴装, 8引脚
供应商型号: 3766229
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVMTS4D3N15MC

NVMTS4D3N15MC概述

    NVMTS4D3N15MC MOSFET 技术手册解析

    1. 产品简介


    NVMTS4D3N15MC 是一款单片 N 沟道功率 MOSFET(场效应晶体管),采用 DFNW8 封装。该器件主要用于需要高效率和紧凑设计的应用场合。具体特性包括低导通电阻、低栅极电荷和高可靠性,使其成为众多电力转换应用的理想选择。

    2. 技术参数


    - 最大额定值
    - 漏源电压 \(V{DSS}\): 150 V
    - 漏极连续电流 \(ID\): 在 25°C 和 100°C 下分别为 165 A 和 117 A
    - 功率耗散 \(PD\): 在 25°C 和 100°C 下分别为 292 W 和 146 W
    - 最大脉冲漏极电流 \(I{DM}\): 900 A
    - 驱动温度范围: \(-55\) 到 \(+175\) °C
    - 电气特性
    - 导通电阻 \(R{DS(on)}\): 4.45 mΩ (在 10 V 时)
    - 前向转移电导 \(g{FS}\): 177 S
    - 输入电容 \(C{ISS}\): 6514 pF (在 1 MHz 时)
    - 热阻率
    - 结到外壳热阻 \(R{JC}\): 0.5 °C/W
    - 结到环境热阻 \(R{JA}\): 31.4 °C/W

    3. 产品特点和优势


    - 紧凑设计: NVMTS4D3N15MC 的尺寸为 8x8 mm,适合紧凑的设计需求。
    - 低导通电阻: 导通电阻仅为 4.45 mΩ,显著降低功耗。
    - 低栅极电荷: 低栅极电荷和电容有助于减少驱动损耗。
    - 高可靠性: 通过 AEC-Q101 认证,并且无铅、无卤素/无 BFR 并符合 RoHS 标准。

    4. 应用案例和使用建议


    - 应用案例: 该器件广泛应用于电源管理、电机控制、电池管理和照明系统等领域。
    - 使用建议: 在实际应用中,需要注意避免超过最大额定值,确保良好的散热措施以维持器件的正常运行。例如,在使用过程中应合理设计 PCB,确保热量有效散发。

    5. 兼容性和支持


    - 兼容性: NVMTS4D3N15MC 可与其他合适的电子元器件和设备兼容使用。
    - 支持和维护: onsemi 提供详细的技术支持和应用指导,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 器件过热导致失效。
    - 解决方案: 使用适当的散热器或 PCB 设计来提高散热效果,同时避免过载运行。
    - 问题2: 噪声问题。
    - 解决方案: 确保电路布局合理,减少电磁干扰,并适当增加滤波器。

    7. 总结和推荐


    NVMTS4D3N15MC 是一款高性能的功率 MOSFET,具有紧凑设计、低导通电阻和高可靠性等特点。非常适合于各种高要求的应用场合。如果您的应用对空间、效率和可靠性有较高要求,强烈推荐使用此款产品。

NVMTS4D3N15MC参数

参数
Rds(On)-漏源导通电阻 4.45mΩ@ 95A,10V
Ciss-不同 Vds 时的输入最大电容 6.514nF@75V
配置 -
Vgs(th)-栅源极阈值电压 4.5V@ 521µA
Vds-漏源极击穿电压 150V
通道数量 -
最大功率耗散 5W(Ta),292W(Tc)
栅极电荷 79nC@ 10 V
FET类型 1个N沟道
Vgs-栅源极电压 20V
Id-连续漏极电流 165A
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVMTS4D3N15MC厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMTS4D3N15MC数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVMTS4D3N15MC NVMTS4D3N15MC数据手册

NVMTS4D3N15MC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.6515
10+ ¥ 31.3733
100+ ¥ 30.8029
500+ ¥ 30.8029
3000+ ¥ 30.8029
6000+ ¥ 30.8029
9000+ ¥ 30.8029
库存: 2476
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.65
