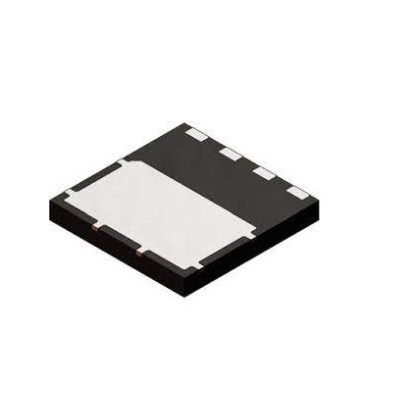

NTMT190N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 16 A, TDFN4封装, 表面贴装, 8引脚
供应商型号: FL-NTMT190N65S3H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMT190N65S3H

NTMT190N65S3H概述


    产品简介


    NTMT190N65S3H是一款由onsemi生产的高性能超级结(Super-Junction)MOSFET,属于SUPERFET III系列。它主要用于电源转换和电池管理等高效率应用。该MOSFET具有超低的导通电阻(RDS(on))和快速开关性能,适用于电信/服务器电源供应、工业电源供应以及UPS/太阳能等系统。

    技术参数


    基本参数
    - VDS: 650V(漏源电压)
    - ID: 16A(连续漏电流)
    - VDSS: 700V(最大漏源电压)
    导电和开关特性
    - RDS(on): 156mΩ至190mΩ(漏源导通电阻)
    - Qg: 31nC(总栅极电荷)
    - Coss(eff.): 292pF(有效输出电容)
    - Qrr: 2.7µC(反向恢复电荷)
    - tf: 3.7ns(关断时间)
    绝对最大额定值
    - VDSS: 650V(漏源电压)
    - VGSS: ±30V(栅源电压)
    - ID: 16A(连续漏电流)
    - PD: 129W(最大功率耗散)

    产品特点和优势


    NTMT190N65S3H的优势在于其超低的导通电阻和高效的栅极电荷管理。通过优化的结构设计,它可以提供卓越的开关性能和较低的热阻(RJC),适用于高频高效率应用。此外,它的100%雪崩测试认证确保了其在极端条件下的可靠性。

    应用案例和使用建议


    NTMT190N65S3H广泛应用于电信/服务器电源供应、工业电源供应以及UPS/太阳能等领域。建议在电路设计时合理配置驱动电路,以充分利用其快速开关特性和低损耗。例如,在设计UPS系统时,可以通过并联多个NTMT190N65S3H来分担负载,从而提高系统的可靠性和稳定性。

    兼容性和支持


    NTMT190N65S3H采用Power88封装,具有Moisture Sensitivity Level 1(MSL 1),意味着它对湿度敏感度较低。它支持RoHS标准,且无铅。onsemi提供了详尽的技术支持和文档,确保用户能够充分利用产品的所有特性。

    常见问题与解决方案


    1. 问题:如何测量总栅极电荷(Qg)?
    - 解答: 使用门极充电测试电路(如图13所示),并参考相应波形进行测量。
    2. 问题:在高频率下使用时如何降低热阻?
    - 解答: 选择合适的散热片,并确保良好的热接触。在设计散热系统时参考其热阻特性(RJC)和热阻特性(RJA)。

    总结和推荐


    NTMT190N65S3H是一款出色的超级结MOSFET,以其超低导通电阻、快速开关性能和高可靠性在电源管理和电力转换领域表现出色。推荐在高效率要求的应用中使用,特别是需要高频率开关操作的场合。onsemi提供的详细技术支持和全面的文档确保了该产品的易用性和可靠性。

NTMT190N65S3H参数

参数
Vds-漏源极击穿电压 650V
最大功率耗散 129W(Tc)
栅极电荷 31nC@ 10V
Vgs(th)-栅源极阈值电压 4V@1.4mA
Ciss-不同 Vds 时的输入最大电容 1.6nF@400V
Id-连续漏极电流 16A
通道数量 -
Vgs-栅源极电压 30V
配置 -
Rds(On)-漏源导通电阻 190mΩ@ 8A,10V
FET类型 1个N沟道
通用封装 TDFN-4
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
