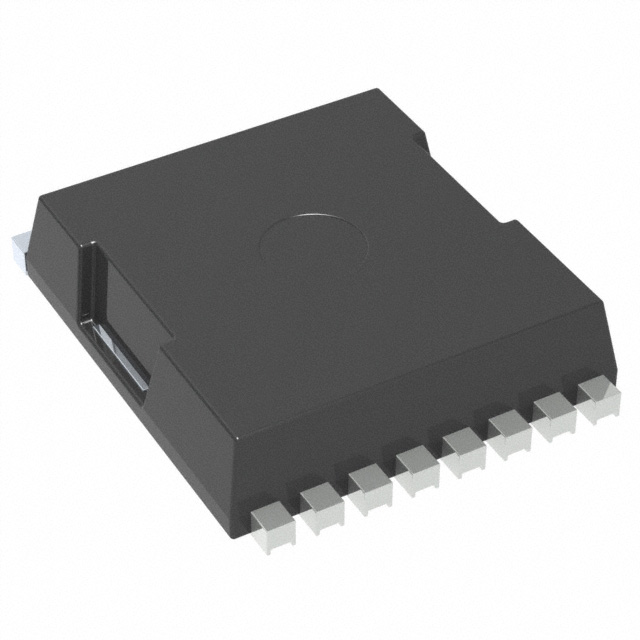

NVBLS1D1N08H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W 20V 4.9V@ 100uA 39nC@ 10V 1个N沟道 60V 9.4mΩ@ 10V,12A 12A 1.56nF@ 25V HPSOF-8 贴片安装
供应商型号: CY-NVBLS1D1N08H
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVBLS1D1N08H

NVBLS1D1N08H概述

    NVBLS1D1N08H MOSFET 技术手册

    产品简介


    NVBLS1D1N08H 是一款高性能的单通道 N 沟道 MOSFET,设计用于电力工具、电池驱动吸尘器、无人机/材料处理、电池管理系统(BMS)/存储、家庭自动化等领域。其主要功能在于提供低导通电阻(RDS(on)),以减少传导损耗,并具有较低的栅极电荷(QG)和电容,以减少驱动损耗。该器件符合AEC-Q101标准,且具备PPAP能力,确保其在高要求应用中的可靠性。

    技术参数


    - 电气特性
    - 漏源电压 (VDSS): 80 V
    - 栅源电压 (VGS): ±20 V
    - 连续漏电流 (ID):
    - TC = 25°C: 351 A
    - TC = 100°C: 248 A
    - 功率耗散 (PD):
    - TC = 25°C: 311 W
    - TC = 100°C: 156 W
    - 突发漏电流 (IDM): 900 A
    - 击穿电压 (V(BR)DSS): 80 V
    - 导通电阻 (RDS(on)): 1.05 mΩ @ 10 V
    - 转移电导 (gFS): 213 S
    - 工作环境
    - 工作温度范围:-55°C 到 +175°C
    - 存储温度范围:-55°C 到 +175°C
    - 引线焊接温度:260°C (1/8" 从外壳算起)

    产品特点和优势


    NVBLS1D1N08H 的核心优势在于其低导通电阻(1.05 mΩ),可有效降低传导损耗。此外,低栅极电荷(QG)和电容使其适合高频开关应用,进一步减少驱动损耗。该器件符合AEC-Q101标准并具备PPAP能力,适用于汽车和其他高可靠性的工业应用。独特的热设计(RJC = 0.48°C/W)使其能在高温环境下稳定工作,确保长期可靠运行。

    应用案例和使用建议


    NVBLS1D1N08H 在多种应用场景中表现出色,例如电力工具、无人机、BMS系统等。为了充分利用其特性,建议在设计时特别注意散热管理,尤其是在高电流条件下。此外,在高频开关应用中,适当降低栅极电阻可以进一步减少开关损耗。

    兼容性和支持


    NVBLS1D1N08H 与市场上主流的电源管理设备兼容,方便集成到现有系统中。安森美半导体(ON Semiconductor)提供了全面的技术支持,包括详细的电气特性文档和样片服务,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    - 问题1:如何确定正确的散热措施?
    - 解答: 可通过查阅技术手册中的热阻参数(如RJC、RJA)来计算适当的散热片大小或散热器设计。确保在极端温度下也能保持良好的散热效果。
    - 问题2:如何优化开关频率以提高效率?
    - 解答: 通过降低栅极电阻(RG),可以减小开关时间,从而提高开关频率。需要注意的是,降低RG可能增加栅极驱动损耗,需要平衡两者之间的关系。

    总结和推荐


    NVBLS1D1N08H 是一款专为高可靠性应用设计的 N 沟道 MOSFET,凭借其低导通电阻、低栅极电荷及出色的热性能,非常适合于各种电力管理和控制应用。其高度集成的设计和广泛的应用案例使其成为电力系统设计者的理想选择。强烈推荐给需要高性能 MOSFET 的工程师和技术人员。

NVBLS1D1N08H参数

参数
FET类型 1个N沟道
通道数量 -
最大功率耗散 2.5W
Ciss-不同 Vds 时的输入最大电容 1.56nF@ 25V
Id-连续漏极电流 12A
Vgs(th)-栅源极阈值电压 4.9V@ 100uA
Rds(On)-漏源导通电阻 9.4mΩ@ 10V,12A
Vgs-栅源极电压 20V
栅极电荷 39nC@ 10V
配置 -
Vds-漏源极击穿电压 60V
通用封装 HPSOF-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVBLS1D1N08H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVBLS1D1N08H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVBLS1D1N08H NVBLS1D1N08H数据手册

NVBLS1D1N08H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.8008 ¥ 31.5634
50+ $ 3.637 ¥ 31.0097
100+ $ 3.5715 ¥ 30.7328
300+ $ 3.5387 ¥ 30.4559
500+ $ 3.506 ¥ 30.1791
1000+ $ 3.4077 ¥ 28.7947
5000+ $ 3.4077 ¥ 28.7947
库存: 604
起订量: 32 增量: 1
交货地:
最小起订量为:25
合计: ¥ 789.08
直接购买
加入购物车
