FDMC8651

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),41W(Tc) 12V 1.5V@ 250µA 27.2nC@ 4.5 V 2个N沟道 30V 990μΩ@ 36A,10V 36A,100A 14.965nF@ 15V 贴片安装 3.3mm(长度)*3.3mm(宽度)
供应商型号: FL-FDMC8651
供应商: 海外现货
标准整包数: 1

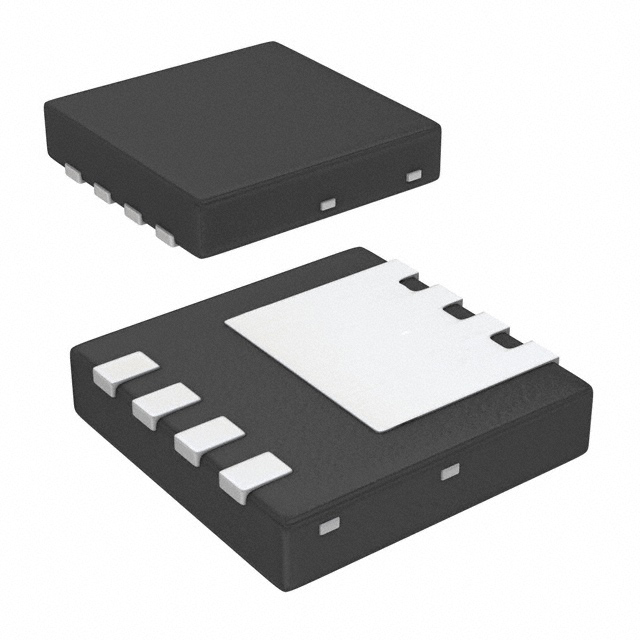

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8651

FDMC8651概述

    FDMC8651 MOSFET – N-Channel, POWERTRENCH™ 技术手册

    产品简介


    FDMC8651 是一种专为提高直流-直流转换器效率设计的 N 沟道 MOSFET。它采用创新的构造技术,通过优化栅极电荷和电容的不同组件来减少开关损耗。低栅极电阻和非常低的米勒电荷使其在自适应和固定死区时间栅极驱动电路中表现出色。其超逻辑级器件的特性确保了极低的 rDS(on),以提供卓越的性能。

    技术参数


    以下是 FDMC8651 的关键技术参数:
    - 最大 rDS(on):4.5 V 栅源电压下为 6.1 mΩ(15 A 额定电流);2.5 V 栅源电压下为 9.3 mΩ(12 A 额定电流)
    - 热阻抗:RJC = 3 °C/W;RJA = 53 °C/W
    - 工作温度范围:-55°C 至 +150°C
    - 最大漏源电压:VDS = 30 V
    - 最大栅源电压:VGS = ±12 V
    - 单脉冲雪崩能量:EAS = 128 mJ
    - 最大连续漏极电流:ID = 20 A(包限);64 A(硅限)

    产品特点和优势


    - 高效性能:通过优化栅极电荷和电容降低开关损耗,从而显著提高转换器效率。
    - 低栅极电阻和低米勒电荷:适用于自适应和固定死区时间的栅极驱动电路。
    - 极低 rDS(on):实现超逻辑级器件,支持更低的导通电阻,确保出色的热性能。
    - 可靠性高:100% 经受单脉冲雪崩测试,确保可靠性和稳定性。
    - 环保材料:无铅、无卤素且符合RoHS标准。

    应用案例和使用建议


    FDMC8651 主要应用于同步整流器和 3.3 V 输入同步降压开关。在这些应用中,其高效的性能可显著提升系统整体能效。对于设计者,建议:
    - 在选择电源管理 IC 时,考虑其与 FDMC8651 的兼容性。
    - 确保散热设计合理,特别是在高功率应用场景中。

    兼容性和支持


    - 兼容性:FDMC8651 可与其他标准电源管理 IC 配合使用,如常见的同步降压控制器。
    - 技术支持:制造商 ON Semiconductor 提供详细的技术文档和支持服务,涵盖电路设计指导、故障排查等。

    常见问题与解决方案


    1. 问题:在高温环境下运行时,如何保证 FDMC8651 的稳定性?
    - 解决方案:确保良好的散热设计,如增加散热片或使用更高热导率的PCB 材料。

    2. 问题:设备出现高频噪声干扰?
    - 解决方案:检查电路板布局是否合理,尤其是走线间距和电源滤波部分。
    3. 问题:设备在大负载下性能下降?
    - 解决方案:确认散热设计和电路布局是否优化,必要时升级至更大尺寸的FDMC8651。

    总结和推荐


    FDMC8651 MOSFET 是一款性能优异、高效稳定的 N 沟道 MOSFET,特别适合于各种直流-直流转换器应用。其出色的热性能和可靠性使其成为市场上同类产品中的佼佼者。对于需要高效、稳定电源管理的应用场合,强烈推荐使用 FDMC8651。
    本文档全面介绍了 FDMC8651 的技术细节及其应用场景,帮助读者深入了解该产品的性能优势及应用潜力。希望这些信息能够对您的项目开发提供有价值的参考。

FDMC8651参数

参数
通道数量 1
FET类型 2个N沟道
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
栅极电荷 27.2nC@ 4.5 V
配置 独立式
最大功率耗散 2.3W(Ta),41W(Tc)
Id-连续漏极电流 36A,100A
Rds(On)-漏源导通电阻 990μΩ@ 36A,10V
Vgs-栅源极电压 12V
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 14.965nF@ 15V
长*宽*高 3.3mm(长度)*3.3mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC8651厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8651数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8651 FDMC8651数据手册

FDMC8651封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5227 ¥ 4.3961
库存: 6000
起订量: 1148 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.39
