NTGS5120PT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管, Vds=60 V, 2.9 A, TSOP-6封装, 表面贴装, 6引脚
供应商型号: UA-NTGS5120PT1G
供应商: 海外现货
标准整包数: 3000

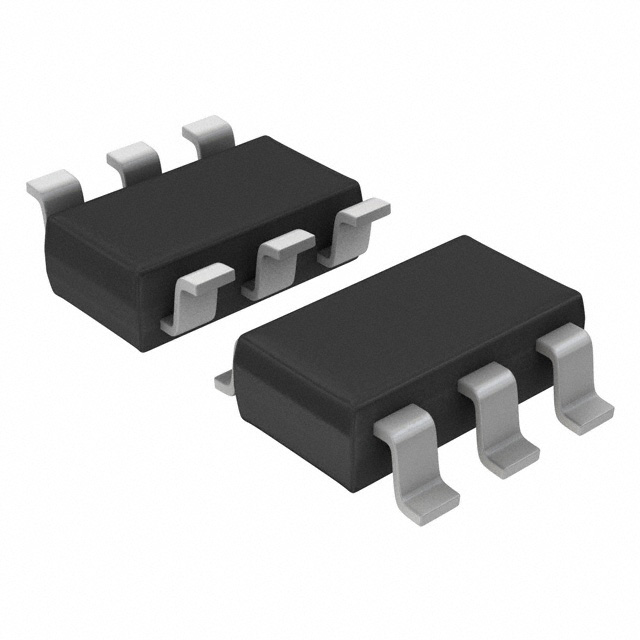

ON SEMICONDUCTOR 场效应管(MOSFET) NTGS5120PT1G

NTGS5120PT1G概述

    NTGS5120P/NVGS5120P 电子元器件产品技术手册

    产品简介


    NTGS5120P 和 NVGS5120P 是由 Semiconductor Components Industries, LLC 设计和生产的P通道功率MOSFET(金属氧化物半导体场效应晶体管)。这种器件采用TSOP-6封装,适用于高侧负载开关及打印机、通信设备中的电源开关等应用。

    技术参数


    - 最大额定值
    - 漏源电压(VDSS):−60 V
    - 栅源电压(VGS):±20 V
    - 持续漏极电流(稳态):
    - TA = 25°C:−2.5 A
    - TA = 85°C:−2.0 A
    - 脉冲漏极电流(tp = 10 μs):−20 A
    - 最大功率耗散(稳态):
    - TA = 25°C:1.1 W
    - TA = 25°C且持续时间≤5秒:1.4 W
    - 工作温度范围
    - 运行结温和存储温度(TJ, TSTG):−55°C 至 150°C
    - 引线焊接温度(1/8” 引线从外壳,10秒内):260°C

    产品特点和优势


    - 低导通电阻:NTGS5120P 和 NVGS5120P 具有较低的RDS(on),使得在高频开关应用中功耗更低。
    - 宽工作电压范围:其栅源电压范围为4.5 V,非常适合许多应用中的高边开关。
    - 无铅封装:符合环保标准,适合在各种应用中使用。
    - AEC-Q101认证:适用于汽车和其他需要特殊认证的应用。

    应用案例和使用建议


    - 高边负载开关:广泛应用于通信设备中的高边开关,确保系统稳定可靠。
    - 电源管理:适合打印机中的电源转换和控制电路。

    使用建议:
    - 确保电路板的设计合理,以满足最大电流和热耗散的需求。
    - 在极端温度环境下使用时,应特别注意散热设计,以保证长期可靠性。

    兼容性和支持


    - 兼容性:TSOP-6 封装使其易于与其他标准组件互换。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,帮助客户解决应用中的问题。

    常见问题与解决方案


    1. 问题:设备过热导致损坏。
    - 解决方法:确保良好的散热设计,并选择合适的外围元件。
    2. 问题:开关频率不稳定。
    - 解决方法:检查电路的布局和滤波设计,确保信号完整性。
    3. 问题:设备工作不正常。
    - 解决方法:检查所有接线连接正确,并参考数据手册中的电气特性进行调试。

    总结和推荐


    NTGS5120P 和 NVGS5120P 在功率MOSFET领域表现出色,尤其适合高边开关和通信设备的电源管理。其低导通电阻和宽工作电压范围使其在各种应用中表现优异。鉴于其独特的功能和可靠性,我们强烈推荐在相关的高边开关和电源管理系统中使用此器件。

NTGS5120PT1G参数

参数
栅极电荷 18.1nC@ 10 V
配置 -
Vgs(th)-栅源极阈值电压 3V@ 250µA
Rds(On)-漏源导通电阻 111mΩ@ 2.9A,10V
Ciss-不同 Vds 时的输入最大电容 942pF@30V
FET类型 1个P沟道
Vds-漏源极击穿电压 60V
最大功率耗散 600mW(Ta)
通道数量 -
Vgs-栅源极电压 20V
Id-连续漏极电流 1.8A
长*宽*高 3mm*1.5mm*1mm
通用封装 TSOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTGS5120PT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTGS5120PT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTGS5120PT1G NTGS5120PT1G数据手册

NTGS5120PT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.145 ¥ 1.2151
6000+ $ 0.14 ¥ 1.1732
12000+ $ 0.1338 ¥ 1.1208
库存: 6000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 3645.3
