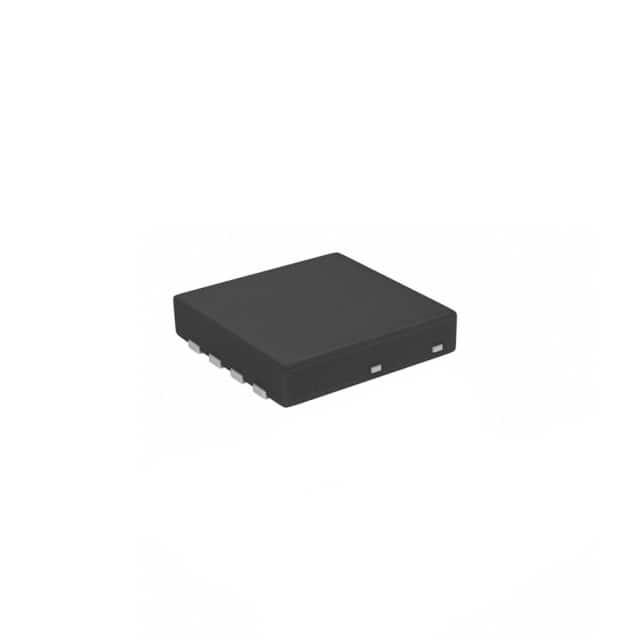

NVBLS001N06C

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 4.2W(Ta),284W(Tc) 20V 4V@ 562µA 143nC@ 10V 1个N沟道 60V 900μΩ@ 80A,10V 11.575nF@30V HPSOF-8 贴片安装
供应商型号: NVBLS001N06C
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NVBLS001N06C

NVBLS001N06C概述


    产品简介


    NVBLS001N06C是一款单通道N沟道增强型MOSFET(金属氧化物半导体场效应晶体管),属于功率器件系列,采用TOLL(Thin Over-Layered Leadless)封装。它主要应用于电源管理和转换系统,能够显著降低功耗和提升效率。其特点包括低导通电阻、低驱动损耗以及低开关噪声和电磁干扰(EMI)。

    技术参数


    - 最大额定值
    - 漏源电压:VDSS = 60 V
    - 栅源电压:VGS = ±20 V
    - 持续漏极电流:TC = 25°C 时 ID = 422 A;TC = 100°C 时 ID = 298 A
    - 功率耗散:TC = 25°C 时 PD = 284 W;TC = 100°C 时 PD = 142 W
    - 单脉冲漏极-源极雪崩能量:EAS = 1640 mJ
    - 最大结温范围:TJ, Tstg = -55 to +175°C
    - 引脚温度:焊接峰值温度 TL = 260°C
    - 电气特性
    - 开启状态下:VDS(on) = 0.9 mΩ(在 VGS = 10 V 时)
    - 输出电容 Coss = 5973 pF
    - 总栅极电荷 QG(tot) = 143 nC
    - 开关特性:开通延迟时间 td(on) = 34 ns

    产品特点和优势


    NVBLS001N06C具有多项独特的优势:
    - 低导通电阻(RDS(on)):在10 V栅极电压下的典型值为0.9 mΩ,可以有效减少传导损耗。
    - 低驱动损耗:总栅极电荷QG(tot)为143 nC,有助于减少驱动损耗。
    - 低开关噪声和EMI:有助于提高系统的可靠性和稳定性。
    - 符合标准:AEC-Q101认证和PPAP(生产件批准程序)能力确保其适用于汽车应用。

    应用案例和使用建议


    NVBLS001N06C在各种应用中表现出色,如电源管理、电机驱动和电池管理系统。为了充分发挥其优势,建议在选择外围电路元件时要注意匹配MOSFET的电气特性和开关特性,以确保整体系统的性能。
    - 应用场景示例:用于汽车电源系统中,能够处理高电流和高温环境。
    - 使用建议:在实际应用中,要特别注意散热设计,确保器件在正常工作温度范围内运行。

    兼容性和支持


    - 兼容性:NVBLS001N06C与常见的电源管理系统兼容,适合于多种电路布局。
    - 支持:厂商提供详尽的技术文档和支持服务,包括在线技术支持、应用指南和技术培训。

    常见问题与解决方案


    - 问题1:高电流下器件过热。
    - 解决方案:改善散热设计,如增加散热片或使用外部冷却系统。

    - 问题2:器件失效。
    - 解决方案:确保操作条件不超出最大额定值,进行定期检测和维护。

    总结和推荐


    NVBLS001N06C凭借其低导通电阻、低驱动损耗和出色的开关性能,成为高性能功率管理的理想选择。其优良的电气特性和可靠性使其在各种工业和汽车应用中具备很强的竞争力。综上所述,强烈推荐使用NVBLS001N06C MOSFET,尤其是对于那些对效率和可靠性要求较高的应用场景。

NVBLS001N06C参数

参数
最大功率耗散 4.2W(Ta),284W(Tc)
FET类型 1个N沟道
Id-连续漏极电流 -
Vgs(th)-栅源极阈值电压 4V@ 562µA
Vds-漏源极击穿电压 60V
Vgs-栅源极电压 20V
配置 -
Ciss-不同 Vds 时的输入最大电容 11.575nF@30V
Rds(On)-漏源导通电阻 900μΩ@ 80A,10V
栅极电荷 143nC@ 10V
通道数量 -
通用封装 HPSOF-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVBLS001N06C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVBLS001N06C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVBLS001N06C NVBLS001N06C数据手册

NVBLS001N06C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 71.184
10+ ¥ 63.307
100+ ¥ 61.341
库存: 352
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 71.18
