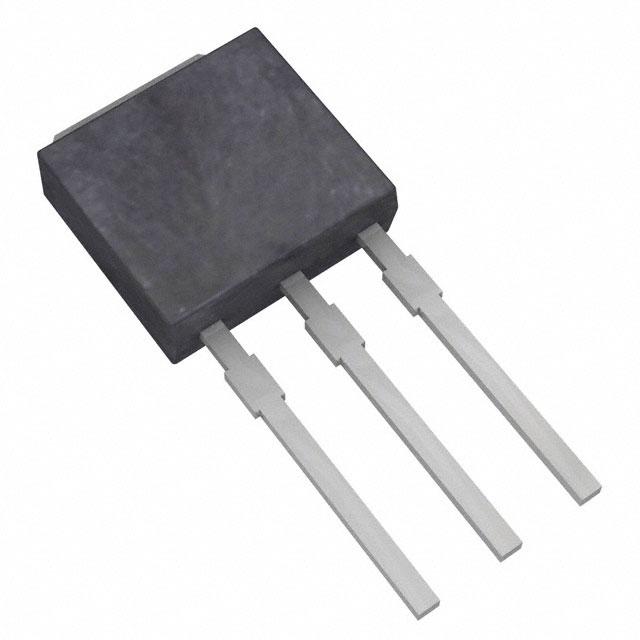

FQU5N40TU

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),45W(Tc) 30V 5V@ 250µA 13nC@ 10 V 1个N沟道 400V 1.6Ω@ 1.7A,10V 3.4A 460pF@25V TO-251 通孔安装 6.8mm*2.5mm*6.3mm
供应商型号: CY-FQU5N40TU
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FQU5N40TU

FQU5N40TU概述


    产品简介


    FQU5N40 — N-Channel QFET® MOSFET
    FQU5N40 是一款 N-Channel 增强型功率 MOSFET,采用 Fairchild Semiconductor 的专有平面条纹和 DMOS 技术制造。这种先进的 MOSFET 技术旨在减少导通电阻(RDS(on)),提供优异的开关性能和高雪崩能量强度。该器件适用于开关模式电源、有源功率因数校正(PFC)和电子灯管镇流器等领域。

    技术参数


    - 额定电压:400 V
    - 最大电流:3.4 A
    - 导通电阻:1.6 Ω(在 VGS = 10 V,ID = 1.7 A 下)
    - 最大热阻抗:RθJC(结到外壳)为 2.78 °C/W;RθJA(结到环境)为 110 °C/W(最小铜垫为 2 盎司)
    - 典型特性:
    - 低栅极电荷(约 10 nC)
    - 低 Crss(约 7 pF)
    - 100% 雪崩测试通过

    产品特点和优势


    - 低导通电阻:1.6 Ω,使得功耗降低,效率提高。
    - 低栅极电荷:减少开关损耗,提升效率。
    - 100% 雪崩测试:确保在极端条件下的可靠性。
    - 先进工艺技术:平面条纹和 DMOS 技术,有效提升性能。

    应用案例和使用建议


    应用案例
    - 开关模式电源:该器件非常适合用于需要高效能和高可靠性的场合,如服务器电源、通信电源等。
    - 有源功率因数校正 (PFC):可用于各类需要高功率因数校正的应用,如电机驱动器和工业电源。
    - 电子灯管镇流器:在照明系统中可提高光效和稳定性。
    使用建议
    - 选择合适的散热措施:鉴于较高的热阻抗,建议采用较大的散热片或散热器以保证长期稳定运行。
    - 合理设计电路:考虑到低栅极电荷和低导通电阻的特点,建议优化电路设计,以最大化利用这些特性。

    兼容性和支持


    - 封装:IPAK 封装。
    - 兼容性:适合大多数现代电路板设计,尤其是针对开关电源的应用。
    - 支持:ON Semiconductor 提供全面的技术支持,包括在线文档、用户论坛和技术咨询热线。

    常见问题与解决方案


    - 问题:在高温环境下,导通电阻增加导致性能下降。
    - 解决方案:使用较大散热器并优化散热设计,避免高温导致的性能损失。
    - 问题:栅极电荷导致开关损耗较高。
    - 解决方案:优化驱动电路,减少不必要的栅极充电时间。

    总结和推荐


    综合评估
    - 优点:
    - 低导通电阻和高雪崩能量强度,使其在多种应用中表现出色。
    - 先进的制造工艺,确保了卓越的开关性能和可靠性。
    - 缺点:
    - 在高温环境下,热阻抗可能需要特别注意。
    推荐
    FQU5N40 是一款高性能、高可靠性的 N-Channel MOSFET,适用于多种电力电子应用。其独特的技术和优势使其在市场上具备很强的竞争力。如果您需要高效能、高可靠的 MOSFET,强烈推荐使用 FQU5N40。

FQU5N40TU参数

参数
最大功率耗散 2.5W(Ta),45W(Tc)
Vds-漏源极击穿电压 400V
Rds(On)-漏源导通电阻 1.6Ω@ 1.7A,10V
栅极电荷 13nC@ 10 V
Id-连续漏极电流 3.4A
配置 独立式
通道数量 1
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 5V@ 250µA
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 460pF@25V
长*宽*高 6.8mm*2.5mm*6.3mm
通用封装 TO-251
安装方式 通孔安装
零件状态 停产
包装方式 管装
