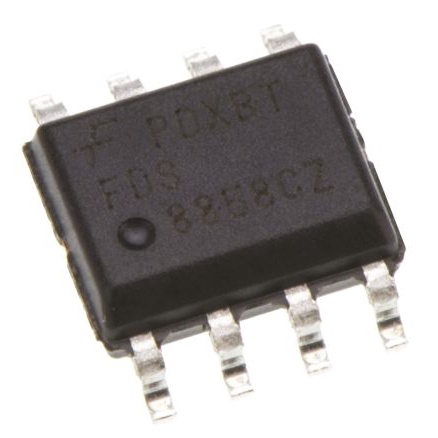

FDS8858CZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N/P沟道增强型MOS管 PowerTrench系列, Vds=30 V, 7.3 A,8.6 A, SOIC封装, 表面贴装, 8引脚
供应商型号: FDS8858CZ
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDS8858CZ

FDS8858CZ概述

    FDS8858CZ Dual N & P-Channel PowerTrench® MOSFET

    1. 产品简介


    FDS8858CZ是一款由ON Semiconductor(现称为onsemi)制造的双N通道和P通道增强模式功率MOSFET,采用先进的PowerTrench工艺生产。此MOSFET具有低导通电阻和优异的开关性能,非常适合低电压和电池供电的应用,要求低功耗和快速开关的场合。

    2. 技术参数


    - N-Channel:
    - 最大导通电阻:\( r{DS(on)} = 17m\Omega \) (在 \( V{GS} = 10V, ID = 8.6A \) 时)
    - 最大导通电阻:\( r{DS(on)} = 20m\Omega \) (在 \( V{GS} = 4.5V, ID = 7.3A \) 时)
    - P-Channel:
    - 最大导通电阻:\( r{DS(on)} = 20.5m\Omega \) (在 \( V{GS} = -10V, ID = -7.3A \) 时)
    - 最大导通电阻:\( r{DS(on)} = 34.5m\Omega \) (在 \( V{GS} = -4.5V, ID = -5.6A \) 时)
    - 最大耐压:
    - \( V{DS} = 30V \) (N-Channel)
    - \( V{DS} = -30V \) (P-Channel)
    - 最大连续漏极电流:
    - \( ID = 8.6A \) (N-Channel)
    - \( ID = -7.3A \) (P-Channel)
    - 总热阻:
    - \( R{\theta JA} = 78°C/W \)
    - \( R{\theta JC} = 40°C/W \)

    3. 产品特点和优势


    - 低导通电阻:在不同温度和电压下均能保持较低的导通电阻,确保高效能。
    - 高功率处理能力:能在表面贴装封装中提供高功率和处理能力。
    - 快速开关速度:适合需要快速响应的应用场景,如逆变器和同步降压电路。
    - 广泛的应用范围:适用于各种低电压和电池供电系统,如通信设备、计算机电源等。

    4. 应用案例和使用建议


    - 逆变器应用:FDS8858CZ可用于太阳能逆变器和汽车逆变器,提高系统的转换效率。
    - 同步降压:在同步降压转换器中,FDS8858CZ可以显著降低功耗并提高效率。
    - 散热管理:由于热阻较高,需确保良好的散热设计,避免过热导致性能下降。

    5. 兼容性和支持


    - 兼容性:FDS8858CZ支持标准的SO-8封装,易于集成到现有的PCB设计中。
    - 技术支持:ON Semiconductor提供全面的技术支持和产品文档,用户可以通过其技术支持热线获取帮助。

    6. 常见问题与解决方案


    - 问题一:设备在高温环境下运行不稳定
    - 解决方案:确保散热设计良好,考虑使用更大的散热片或风扇辅助散热。

    - 问题二:导通电阻变化较大
    - 解决方案:确保测试条件符合手册中规定的条件,重新校准测量仪器以获得准确结果。

    7. 总结和推荐


    FDS8858CZ是一款高效、可靠的双N和P通道功率MOSFET,特别适合于低电压和电池供电应用。它不仅具备出色的导通特性和快速开关能力,还提供了广泛的电气和热特性支持。经过充分验证和广泛应用,强烈推荐在需要高性能和低功耗的电子系统中使用此产品。

FDS8858CZ参数

参数
栅极电荷 24nC@ 10V
Vgs-栅源极电压 ±20 @ N Channel,±25 @ P Channel
通道数量 2
Id-连续漏极电流 8.6A 7.3A
配置 独立式
Vds-漏源极击穿电压 30V
Ciss-不同 Vds 时的输入最大电容 1.205nF
Vgs(th)-栅源极阈值电压 3V
最大功率耗散 900mW
Rds(On)-漏源导通电阻 17mΩ@ 8.6A,10V
FET类型 N+P沟道
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDS8858CZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDS8858CZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDS8858CZ FDS8858CZ数据手册

FDS8858CZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.584
10+ ¥ 5.5106
100+ ¥ 3.8065
库存: 21188
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.58
