FDMC8327L

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=40 V, 14 A, Power 33封装, 表面贴装, 8引脚
供应商型号: FDMC8327L
供应商: 国内现货
标准整包数: 1

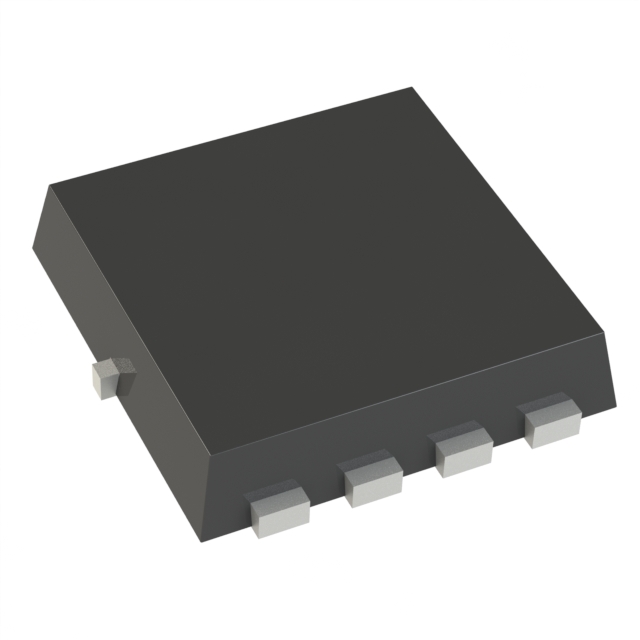

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8327L

FDMC8327L概述

    FDMC8327L N-Channel PowerTrench® MOSFET

    1. 产品简介


    FDMC8327L 是一款由Fairchild Semiconductor(现为ON Semiconductor的一部分)生产的N沟道PowerTrench® MOSFET。它具有低导通电阻和优异的开关性能,适用于直流-直流转换和其他电力应用。

    2. 技术参数


    以下是FDMC8327L的主要技术规格:
    - 最大漏源电压 (VDS):40 V
    - 最大栅源电压 (VGS):±20 V
    - 连续漏电流 (ID):
    - 在TC = 25°C时:14 A
    - 在硅限制下:43 A
    - 在TA = 25°C时:12 A
    - 脉冲条件下:60 A
    - 单脉冲雪崩能量 (EAS):25 mJ
    - 功率耗散 (PD):
    - 在TC = 25°C时:30 W
    - 在TA = 25°C时:2.3 W
    - 工作温度范围 (TJ, TSTG):-55°C至+150°C
    - 热阻 (RθJC, RθJA):
    - RθJC(结到外壳):4.2°C/W
    - RθJA(结到环境):53°C/W

    3. 产品特点和优势


    - 低导通电阻 (rDS(on)):在VGS = 10 V、ID = 12 A时,最大值为9.7 mΩ;在VGS = 4.5 V、ID = 10 A时,最大值为12.5 mΩ。
    - 高可靠性:100%通过雪崩测试(UIL测试)。
    - 环保设计:符合RoHS标准。
    - 紧凑封装:采用Power 33封装,厚度仅为0.8毫米,非常适合空间受限的应用。

    4. 应用案例和使用建议


    - 应用领域:广泛应用于DC-DC转换器、电源管理和电机驱动等领域。
    - 使用建议:
    - 在选择栅极电阻 (Rg) 时,应根据具体应用需求进行调整,以确保最佳的开关性能。
    - 注意散热设计,特别是在高功率应用中,确保RθJA不超过53°C/W,以防止过热损坏。
    - 避免在极端温度下长时间运行,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:FDMC8327L与现有的DC-DC转换器和电源管理电路板高度兼容。
    - 支持:ON Semiconductor提供全面的技术支持和应用指南,帮助客户解决在使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:如何正确测量FDMC8327L的导通电阻?
    - 解决方案:使用恒流源设置漏电流ID,并在VGS = 10 V和ID = 12 A条件下测量。
    - 问题2:在高温环境下如何保证其正常工作?
    - 解决方案:增加散热片或使用散热风扇,确保RθJA不超过53°C/W。
    - 问题3:如何避免栅极电压过高导致损坏?
    - 解决方案:使用合适的栅极电阻 (Rg),并确保VGS不超过±20 V。

    7. 总结和推荐


    FDMC8327L是一款高性能的N沟道MOSFET,具有低导通电阻、高可靠性及紧凑封装等特点,适用于多种电力应用。其优越的性能和广泛的兼容性使其成为市场上极具竞争力的产品。我们强烈推荐使用FDMC8327L来满足您的电力转换需求。

FDMC8327L参数

参数
配置 独立式withbuilt-indiode
FET类型 1个N沟道
栅极电荷 26nC@ 10V
Vds-漏源极击穿电压 40V
最大功率耗散 2.3W(Ta),30W(Tc)
Rds(On)-漏源导通电阻 9.7mΩ@ 12A,10V
Vgs-栅源极电压 20V
Id-连续漏极电流 12A,14A
通道数量 -
Vgs(th)-栅源极阈值电压 3V@ 250µA
Ciss-不同 Vds 时的输入最大电容 1.85nF@20V
长*宽*高 3.2mm*3.2mm*750μm
通用封装 MLP-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带装

FDMC8327L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8327L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8327L FDMC8327L数据手册

FDMC8327L封装设计

查看详情并下载
Symbol
Footprint
3D Model
