NVMFD5C668NLT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 68 A, DFN封装, 表面贴装, 8引脚
供应商型号: NVMFD5C668NLT1G
供应商: 国内现货
标准整包数: 1500

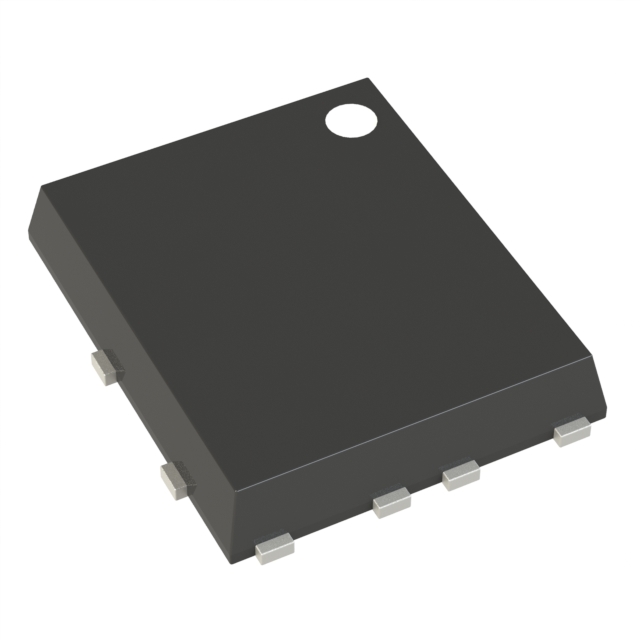

ON SEMICONDUCTOR 场效应管(MOSFET) NVMFD5C668NLT1G

NVMFD5C668NLT1G概述

    NVMFD5C668NL MOSFET 技术手册解析

    产品简介


    NVMFD5C668NL 是一种双 N 沟道功率 MOSFET,专为需要高效能且紧凑设计的应用而设计。这种 MOSFET 可用于各类工业和消费电子产品中,尤其是在需要高电流处理能力的场合。它具备小体积、低导通电阻等特性,能够显著降低传导损耗,提高整体效率。

    技术参数


    - 电压:最大漏源电压 VDSS 为 60 V。
    - 电流:在 25°C 条件下,连续漏极电流 ID 可达 68 A;在 100°C 下为 48 A。
    - 功率:在 25°C 条件下,最大功率耗散 PD 为 57.5 W;在 100°C 下为 29 W。
    - 热阻:结到壳(稳态)的热阻 RJC 为 2.6°C/W;结到环境(稳态)的热阻 RJA 为 50.26°C/W。
    - 电气特性:关断状态下,栅源电压 VGS 最大值为 ±20 V;栅极至源极漏电流 IGSS 在 VDS = 0 V、VGS = 20 V 下不超过 100 nA。

    产品特点和优势


    - 小封装:采用 5x6 mm 封装,有助于实现紧凑设计。
    - 低导通电阻:导通电阻 RDS(on) 仅为 6.5 mΩ(在 10 V VGS 下),显著减少传导损耗。
    - 低驱动损耗:栅极电荷低,有效降低驱动损耗。
    - 增强检测:NVMFD5C668NLWF 提供湿气检测选项,有助于光学检查。
    - 认证与合规:符合 AEC-Q101 标准,并且可提供 PPAP 资格认证,确保产品质量。

    应用案例和使用建议


    - 应用案例:适合应用于电源转换器、马达控制及直流/直流转换器中。
    - 使用建议:由于其低功耗特性,适用于需要高可靠性的应用场景。在散热方面,建议采用大表面积的散热器以确保良好的热管理。

    兼容性和支持


    - 兼容性:本产品与多种标准 PCB 布局兼容,便于集成到现有设计中。
    - 支持与维护:制造商提供详尽的技术文档和支持服务,帮助客户解决任何使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题 1:高温下性能不稳定?
    - 解决方案:检查电路中的热管理措施,确保采用适当的散热策略。
    - 问题 2:无法正常关断?
    - 解决方案:检查栅极驱动信号的幅值和波形,确保符合器件要求。

    总结和推荐


    NVMFD5C668NL 是一款出色的双 N 沟道功率 MOSFET,具备高性能、低损耗和紧凑设计等特点。其广泛的适用性和可靠的性能使其成为众多应用的理想选择。我们强烈推荐使用这款产品,尤其是对可靠性和效率有高要求的应用场景。

NVMFD5C668NLT1G参数

参数
Vgs-栅源极电压 20V
Id-连续漏极电流 15.5A,68A
FET类型 2个N沟道
配置
Vds-漏源极击穿电压 60V
最大功率耗散 57.5W
栅极电荷 21.3nC@ 10V
通道数量 2
Ciss-不同 Vds 时的输入最大电容 1.44nF@25V
Rds(On)-漏源导通电阻 6.5mΩ@ 20A,10V
Vgs(th)-栅源极阈值电压 2V@ 50µA
长*宽*高 5.1mm(长度)*1.05mm(高度)
通用封装 DFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NVMFD5C668NLT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NVMFD5C668NLT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NVMFD5C668NLT1G NVMFD5C668NLT1G数据手册

NVMFD5C668NLT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 12.5
3000+ ¥ 12.2
6000+ ¥ 11.8
12000+ ¥ 11.2
库存: 9000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 18750
直接购买
加入购物车
