FDMC6675BZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),36W(Tc) 25V 3V@ 250µA 65nC@ 10 V 1个P沟道 30V 14.4mΩ@ 9.5A,10V 9.5A,20A 2.865nF@15V MLP-8 贴片安装 3.3mm*3.3mm*730μm
供应商型号: FDMC6675BZ
供应商: 国内现货
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC6675BZ

FDMC6675BZ概述

    FDMC6675BZ P-Channel POWERTRENCH MOSFET 技术手册

    1. 产品简介


    FDMC6675BZ 是一种高性能的P沟道MOSFET,专为笔记本和服务器中的负载开关应用设计。该产品采用了先进的硅技术和封装技术,提供极低的RDS(on)(导通电阻)和ESD保护。主要功能包括高功率处理能力和极低的导通损耗,使其适用于电池供电设备和其他需要高可靠性的应用。

    2. 技术参数


    - 最大RDS(on):
    - 在VGS = -10 V时为14.4 mΩ,ID = -9.5 A
    - 在VGS = -4.5 V时为27.0 mΩ,ID = -6.9 A
    - 最大栅源漏电流(ID): 连续TC = 25°C时为-20 A,连续TA = 25°C时为-9.5 A
    - 击穿电压(VDS): -30 V
    - 栅源电压(VGS): ±25 V
    - ESD保护水平(HBM): 典型值为8 kV
    - 最高工作温度(TJ, TSTG): -55°C至+150°C

    3. 产品特点和优势


    - 低导通电阻: 最大RDS(on)仅为14.4 mΩ(在-10 V条件下),能够显著降低功耗。
    - 高可靠性: 高ESD保护水平,可有效防止静电损坏。
    - 高集成度: 采用先进的制造工艺,适合紧凑的设计。
    - 环保设计: 无铅,无卤素,符合RoHS标准。
    - 广泛的应用范围: 适用于电池供电设备和高可靠性应用场合。

    4. 应用案例和使用建议


    - 典型应用: 笔记本电脑和服务器中的负载开关,电池组电源管理。
    - 使用建议: 为了确保最佳性能,在使用过程中应注意保持适当的散热措施,以避免因过热导致的损坏。

    5. 兼容性和支持

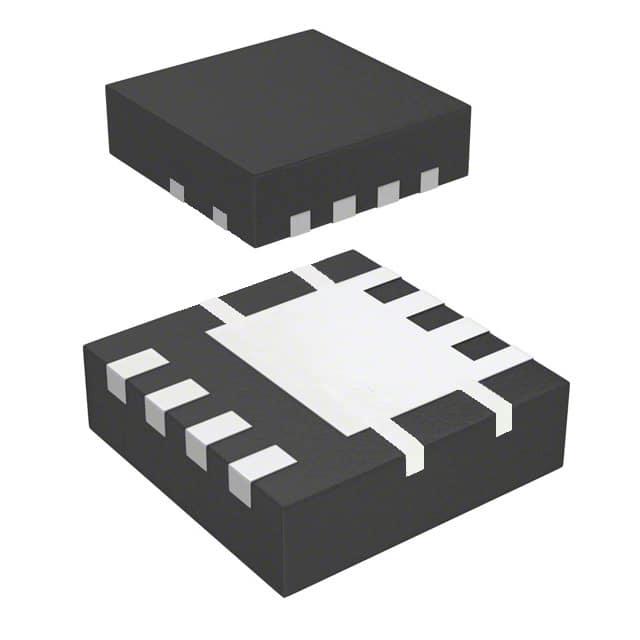

    - 封装类型: WDFN8 3.3x3.3, 0.65P
    - 订货信息: 基于具体应用需求,可联系销售代表获取更多详细信息。
    - 制造商支持: 提供全面的技术文档和支持,可通过官方网站获取。

    6. 常见问题与解决方案


    - Q: 如何提高散热效率?
    - A: 使用大面积散热器,或者增加风扇辅助散热。
    - Q: 在何种条件下可以保证长期稳定运行?
    - A: 确保在规定的操作温度范围内使用,并遵守应用指南中的要求。

    7. 总结和推荐


    FDMC6675BZ 是一款性能卓越的P沟道MOSFET,具有出色的导通电阻和可靠性。它在笔记本电脑和服务器等应用中表现优异,非常适合需要高可靠性且能效要求高的场合。强烈推荐此产品用于相关应用开发。

FDMC6675BZ参数

参数
Vgs-栅源极电压 25V
栅极电荷 65nC@ 10 V
FET类型 1个P沟道
通道数量 1
配置 独立式quaddraintriplesource
最大功率耗散 2.3W(Ta),36W(Tc)
Vgs(th)-栅源极阈值电压 3V@ 250µA
Vds-漏源极击穿电压 30V
Id-连续漏极电流 9.5A,20A
Rds(On)-漏源导通电阻 14.4mΩ@ 9.5A,10V
Ciss-不同 Vds 时的输入最大电容 2.865nF@15V
长*宽*高 3.3mm*3.3mm*730μm
通用封装 MLP-8
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

FDMC6675BZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC6675BZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC6675BZ FDMC6675BZ数据手册

FDMC6675BZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
