FDMA7670

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta) 20V 3V@ 250µA 22nC@ 10V 1个N沟道 30V 15mΩ@ 11A,10V 11A 1.36nF@15V MICROFET-6 贴片安装 2mm*2mm*750μm
供应商型号: FL-FDMA7670
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMA7670

FDMA7670概述

    FDMA7670 单片 N 沟道功率沟槽 MOSFET 技术手册

    1. 产品简介


    FDMA7670 是一款由 Fairchild Semiconductor 生产的单片 N 沟道功率沟槽 MOSFET。这种器件被设计用于提高同步降压转换器的效率和热性能。它具有极低的导通电阻和栅极电荷,使得该器件在开关性能方面表现出色。主要功能包括低静态导通电阻、高击穿电压和出色的开关性能。应用范围广泛,包括 DC-DC 降压转换器。

    2. 技术参数


    以下是 FDMA7670 的技术规格和性能参数:
    - 最大击穿电压:VDSS = 30 V
    - 最大栅源电压:VGSS = ±20 V
    - 最大连续漏极电流:ID = 11 A(TA = 25°C)
    - 最大脉冲漏极电流:ID = 24 A
    - 最大功耗:PD = 2.4 W(TA = 25°C), 0.9 W(最小铜垫)
    - 工作温度范围:TJ, TSTG = –55 至 +150°C
    - 热阻:RθJC = 6.9°C/W, RθJA = 52°C/W(安装在 1 平方英寸 2 盎司铜板上),RθJA = 145°C/W(最小铜垫)
    - 典型导通电阻:
    - VGS = 10 V, ID = 11 A 时为 10 至 15 mΩ
    - VGS = 4.5 V, ID = 9 A 时为 14 至 22 mΩ

    3. 产品特点和优势


    - 低导通电阻:在不同栅源电压下的典型导通电阻非常低,确保高效的工作。
    - 出色的开关性能:得益于低栅极电荷,实现了优秀的开关性能。
    - 环保材料:无卤素化合物和氧化锑,RoHS 合规,符合环保标准。

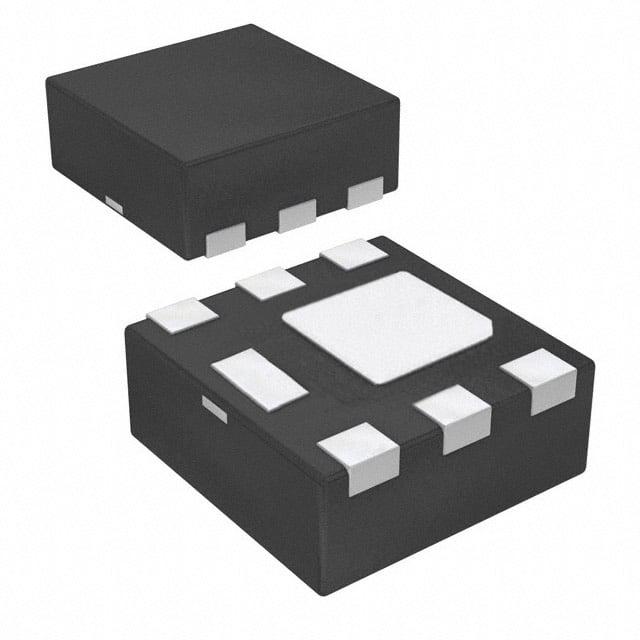

    - 小尺寸封装:MicroFET 2x2 mm 封装,最大高度 0.8 mm,适用于空间受限的应用。

    4. 应用案例和使用建议


    应用案例:
    FDMA7670 广泛应用于 DC-DC 降压转换器。例如,在笔记本电脑、智能手机和其他便携式设备中,这些器件能够提供稳定的电源供应。
    使用建议:
    - 在使用过程中,注意散热设计以保持良好的热稳定性。
    - 鉴于高电流下的热性能要求,合理选择散热器并保证良好的接触面。
    - 使用过程中避免长时间过载运行,以延长器件寿命。

    5. 兼容性和支持


    FDMA7670 与现有的许多电子元件兼容,支持 DC-DC 转换器中的各种电路设计。Fairchild Semiconductor 提供详尽的技术文档和支持服务,帮助客户更好地使用该器件。

    6. 常见问题与解决方案


    - 问题一:发热严重,如何处理?
    - 解决方案:增加散热措施,例如使用散热器或者增强 PCB 散热设计。

    - 问题二:导通电阻过高,如何优化?
    - 解决方案:检查电路连接,确保正确的电压和电流输入;考虑调整栅极驱动电压以优化导通状态。

    - 问题三:脉冲负载下表现不佳,如何改进?
    - 解决方案:考虑使用更合适的小型电容器来减少瞬态响应时间,或者更换更合适的电感器以匹配负载需求。

    7. 总结和推荐


    FDMA7670 是一款高性能的 N 沟道功率沟槽 MOSFET,具备低导通电阻、出色的开关性能和环保材料的特点。适用于 DC-DC 降压转换器等多种应用场合。其设计紧凑且高效,非常适合对空间和能效要求高的场合。鉴于上述优点,强烈推荐在相关设计中使用 FDMA7670。

FDMA7670参数

参数
Vds-漏源极击穿电压 30V
通道数量 1
最大功率耗散 2.4W(Ta)
Ciss-不同 Vds 时的输入最大电容 1.36nF@15V
栅极电荷 22nC@ 10V
Vgs(th)-栅源极阈值电压 3V@ 250µA
FET类型 1个N沟道
Id-连续漏极电流 11A
Vgs-栅源极电压 20V
配置 独立式
Rds(On)-漏源导通电阻 15mΩ@ 11A,10V
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMA7670厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMA7670数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMA7670 FDMA7670数据手册

FDMA7670封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2857 ¥ 2.4195
库存: 13000
起订量: 2086 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.41
