首页  >  产品百科  >  NTBS2D7N06M7

NTBS2D7N06M7

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 110 A, D2PAK (TO-263)封装, 表面贴装, 3引脚
供应商型号: FL-NTBS2D7N06M7
供应商: 海外现货
标准整包数: 1

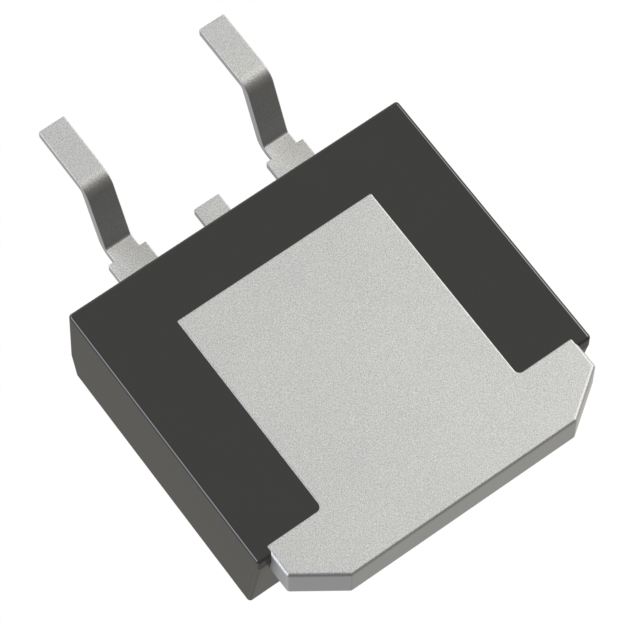

ON SEMICONDUCTOR 场效应管(MOSFET) NTBS2D7N06M7

NTBS2D7N06M7概述

    电子元器件产品技术手册:N-Channel PowerTrench MOSFET

    产品简介


    N-Channel PowerTrench MOSFET(型号:NTBS2D7N06M7)是一种高性能的功率场效应晶体管(MOSFET),主要用于工业电机驱动、工业电源供应、工业自动化等领域。该产品具有低导通电阻和高可靠性等特点,广泛应用于电池驱动工具、电池保护、太阳能逆变器以及不间断电源(UPS)和能量存储系统等场合。

    技术参数


    以下是该MOSFET的技术规格和性能参数:
    - 额定电压 (VDSS):60V
    - 连续漏极电流 (ID):110A
    - 脉冲漏极电流:见图4
    - 单脉冲雪崩能量 (EAS):193mJ
    - 最大热耗散 (PD):176W
    - 接点到外壳的热阻 (RJC):0.85°C/W
    - 接点到环境的最大热阻 (RJA):43°C/W
    - 典型导通电阻 (RDS(on)):2.2mΩ 至 2.7mΩ (VGS = 10V, ID = 80A)
    - 典型总栅极电荷 (Qg(tot)):80nC 至 110nC (VGS = 10V, ID = 80A)

    产品特点和优势


    1. 低导通电阻:典型的RDS(on)为2.2mΩ至2.7mΩ,适合需要高效能的应用场景。
    2. 高可靠性:具有UIS能力,确保在高压环境下的可靠性。
    3. 绿色环保:该器件无铅且符合RoHS标准。
    4. 宽工作温度范围:适用于-55°C至+175°C的工作环境。

    应用案例和使用建议


    - 工业电机驱动:通过减少能量损耗,提高系统效率。
    - 电池保护:快速响应短路情况,提供有效的保护。
    - 太阳能逆变器:实现高效的能源转换。
    使用建议:
    - 在高电流应用中,注意热管理以避免过热。
    - 避免超过绝对最大额定值的操作条件,以延长使用寿命。

    兼容性和支持


    该MOSFET采用D2PAK-3封装,可与其他同类产品互换。制造商提供了详尽的技术支持文档和全球客户服务热线,帮助用户解决任何使用过程中遇到的问题。

    常见问题与解决方案


    1. 如何正确选择栅极驱动电阻?
    - 确保栅极驱动电阻足够小,以加快开关速度,但不能太小,以免增加功耗。一般推荐的栅极电阻值为2.2Ω。
    2. 如何防止过热?
    - 使用散热片或散热风扇进行有效散热,并确保电路设计考虑到了热管理。

    总结和推荐


    总体而言,NTBS2D7N06M7 MOSFET是一款优秀的高性能功率器件,具有出色的低导通电阻、高可靠性和宽工作温度范围,非常适合于多种工业应用场合。其易于使用和支持,使得该产品在市场上具备较强的竞争力。强烈推荐给需要高效能功率管理的应用场景。
    本报告整理自《Semiconductor Components Industries, LLC》的产品手册,所有技术和性能参数均经过严格测试验证。如需了解更多详细信息,请参考官方技术文档。

NTBS2D7N06M7参数

参数
配置 独立式
FET类型 1个N沟道
Vgs-栅源极电压 20V
栅极电荷 110nC@ 10 V
Vds-漏源极击穿电压 60V
Ciss-不同 Vds 时的输入最大电容 6.655nF@30V
最大功率耗散 176W(Tj)
通道数量 1
Vgs(th)-栅源极阈值电压 4V@ 250µA
Rds(On)-漏源导通电阻 2.7mΩ@ 80A,10V
Id-连续漏极电流 110A
长*宽*高 10.67mm(长度)
通用封装 TO-263
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

NTBS2D7N06M7厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTBS2D7N06M7数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTBS2D7N06M7 NTBS2D7N06M7数据手册

NTBS2D7N06M7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5152 ¥ 12.8341
库存: 7200
起订量: 394 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.83
