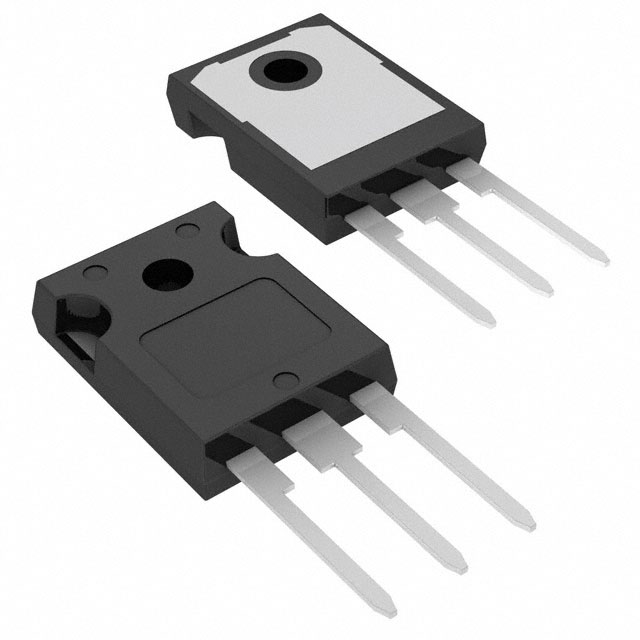

FCH47N60N

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 368W(Tc) 30V 4V@ 250µA 151nC@ 10 V 1个N沟道 600V 62mΩ@ 23.5A,10V 47A 6.7nF@100V TO-247-3 通孔安装 15.87mm*4.82mm*20.82mm
供应商型号: FL-FCH47N60N
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCH47N60N

FCH47N60N概述

    FCH47N60N N-Channel SupreMOS® MOSFET 技术手册

    产品简介


    产品类型:
    FCH47N60N 是一款由 ON Semiconductor 生产的 N-Channel SupreMOS® 功率 MOSFET,专为高电压应用设计。
    主要功能:
    该 MOSFET 在 600V 下具有出色的开关性能,适用于高频率功率转换器应用,如 PFC、服务器/电信电源、FPD TV 电源、ATX 电源和工业电源。
    应用领域:
    - 太阳能逆变器
    - AC-DC 电源供应器

    技术参数


    - 漏源电压(V): 600V
    - 栅源电压(V): ±30V
    - 连续漏极电流(A): 47A(TC = 25℃)
    - 脉冲漏极电流(A): 141A
    - 单脉冲雪崩能量(mJ): 3068mJ
    - 功率耗散(W): 368W(TC = 25℃),每超过25℃下降2.94W/℃
    - 热阻抗(℃/W): RθJC(最大值)0.34,RθJA(最大值)40
    - 静态漏源导通电阻(mΩ): 51.5mΩ(典型值)@ VGS = 10V,ID = 23.5A
    - 有效输出电容(pF): 511pF(典型值)

    产品特点和优势


    - 超低门极电荷: 典型值为 115nC,有助于提高电路效率和减少开关损耗。
    - 超低输出电容: 典型值为 511pF,可改善高频应用中的开关性能。
    - 全雪崩测试: 确保产品的高可靠性,适合高电压和高电流的应用场合。
    - RoHS 合规: 符合环保要求,适用于全球范围内的产品制造。

    应用案例和使用建议


    - 太阳能逆变器: 在高功率密度应用中,可以提高系统的整体效率和可靠性。
    - AC-DC 电源供应器: 由于其较低的导通电阻和快速的开关特性,能够显著减少功耗并提高系统效率。

    使用建议:
    - 在选择驱动电路时,应注意门极电荷和驱动电阻的选择,以优化系统的整体性能。
    - 使用高散热器或散热片来管理器件的热量,特别是在大电流工作条件下。

    兼容性和支持


    - 兼容性: FCH47N60N 与标准的 TO-247 封装兼容,可直接替换市场上现有的类似型号。
    - 支持: ON Semiconductor 提供详尽的技术文档和应用程序指南,用户可以通过官方网站获得相关支持。

    常见问题与解决方案


    - Q: 门极驱动电路如何选择?
    - A: 选择门极驱动电阻时,应考虑门极电荷和驱动能力,以确保足够的开关速度和减少开关损耗。
    - Q: 在高功率应用中如何管理热量?
    - A: 应使用高散热器或散热片来降低工作温度,以防止过热。

    总结和推荐


    综合评估:
    FCH47N60N N-Channel SupreMOS® MOSFET 拥有卓越的开关性能、超低的导通电阻和可靠的雪崩测试结果,非常适合用于高电压和高功率的应用场合。
    推荐:
    由于其优异的性能和广泛的适用性,强烈推荐在需要高可靠性和高性能的功率转换应用中使用 FCH47N60N。其良好的性价比使其成为市场上最具竞争力的产品之一。

FCH47N60N参数

参数
通道数量 1
Vgs-栅源极电压 30V
Vgs(th)-栅源极阈值电压 4V@ 250µA
Rds(On)-漏源导通电阻 62mΩ@ 23.5A,10V
栅极电荷 151nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 6.7nF@100V
最大功率耗散 368W(Tc)
Vds-漏源极击穿电压 600V
FET类型 1个N沟道
配置 独立式
Id-连续漏极电流 47A
长*宽*高 15.87mm*4.82mm*20.82mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,管装
