NTTFS2D1N04HLTWG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOSFET管 NTTF系列, Vds=40 V, 150 A, PQFN8封装, 表面贴装, 8引脚
供应商型号: NTTFS2D1N04HLTWG
供应商: 国内现货
标准整包数: 25

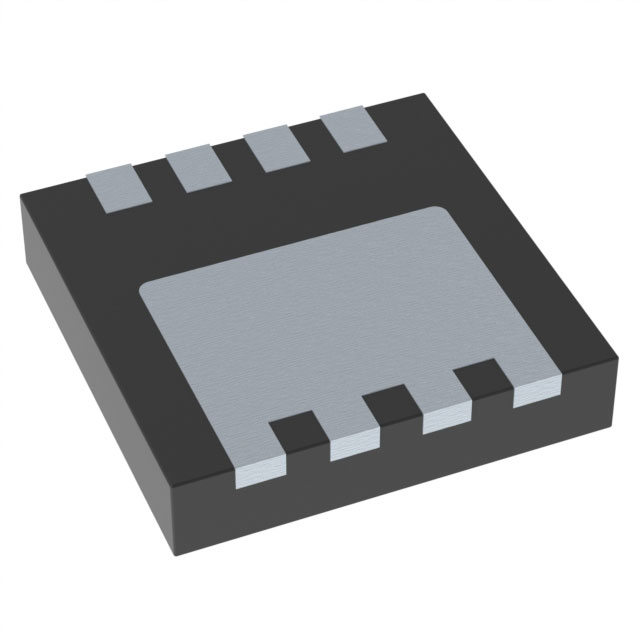

ON SEMICONDUCTOR 场效应管(MOSFET) NTTFS2D1N04HLTWG

NTTFS2D1N04HLTWG概述


    产品简介


    NTTFS2D1N04HL 是一种单个N沟道MOSFET(金属氧化物半导体场效应晶体管),主要用于高性能电路设计中。它的最大漏源电压为40V,具有极低的导通电阻,这使得它在直流转换器、负载开关和整流器等应用中表现出色。

    技术参数


    - 最大漏源导通电阻(RDS(on))
    - VGS = 10V时:2.1mΩ(ID = 23A)
    - VGS = 4.5V时:3.3mΩ(ID = 18A)
    - 连续漏电流
    - TC = 25°C时:150A
    - 最大功率耗散
    - RJC时:83W
    - RJA时:2.2W
    - 最大脉冲漏电流
    - TA = 25°C,tp = 10μs时:958A
    - 储存温度范围
    - -55°C 至 +150°C
    - 反向恢复电荷
    - QRR:17nC

    产品特点和优势


    NTTFS2D1N04HL的主要优势在于其极低的导通电阻,这使得其在高效率的应用中表现卓越。此外,它还采用无铅、无卤素和BFR(溴化阻燃剂)材料,符合RoHS标准,适合环保要求较高的应用场合。

    应用案例和使用建议


    NTTFS2D1N04HL 主要应用于以下领域:
    - 直流到直流降压转换器
    - 负载点电源
    - 高效负载开关和低压侧切换
    - 整流器(Oring FET)
    使用建议:为了充分发挥其性能,建议在高温环境下进行适当散热处理,并确保栅极驱动电路能够提供足够的驱动能力以减小开关损耗。

    兼容性和支持


    该产品可与广泛使用的直流到直流转换器和电源管理模块兼容。制造商提供全面的技术支持,包括在线资源、客户服务中心和现场技术支持。此外,用户还可以通过官方网站获取详细的技术文档和应用笔记。

    常见问题与解决方案


    - 问题1:无法达到额定电流
    - 解决方案:检查电路设计是否符合规格要求,特别是在高温环境下的散热措施是否足够。

    - 问题2:栅极驱动不足导致发热
    - 解决方案:选择合适的栅极驱动器,确保驱动信号能够满足栅极充电时间的要求。

    总结和推荐


    总体来看,NTTFS2D1N04HL MOSFET具有出色的性能和良好的可靠性,适用于各种高效率的直流到直流转换和负载开关应用。尽管其价格较高,但考虑到其出色的性能和低功耗,我们强烈推荐在高性能电力转换和控制应用中使用此产品。

NTTFS2D1N04HLTWG参数

参数
FET类型 1个N沟道
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 40V
Rds(On)-漏源导通电阻 2.1mΩ@ 23A,10V
配置 -
Ciss-不同 Vds 时的输入最大电容 2.745nF@20V
Id-连续漏极电流 150A
Vgs(th)-栅源极阈值电压 2V@ 120µA
栅极电荷 43.6nC@ 10 V
最大功率耗散 2.2W(Ta),83W(Tc)
通道数量 -
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTTFS2D1N04HLTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTTFS2D1N04HLTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTTFS2D1N04HLTWG NTTFS2D1N04HLTWG数据手册

NTTFS2D1N04HLTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 7.9484
750+ ¥ 7.7101
1500+ ¥ 7.4785
3000+ ¥ 5.4369
15000+ ¥ 5.3284
库存: 5350
起订量: 75 增量: 0
交货地:
最小起订量为:25
合计: ¥ 198.71
直接购买
加入购物车
