FCMT360N65S3

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

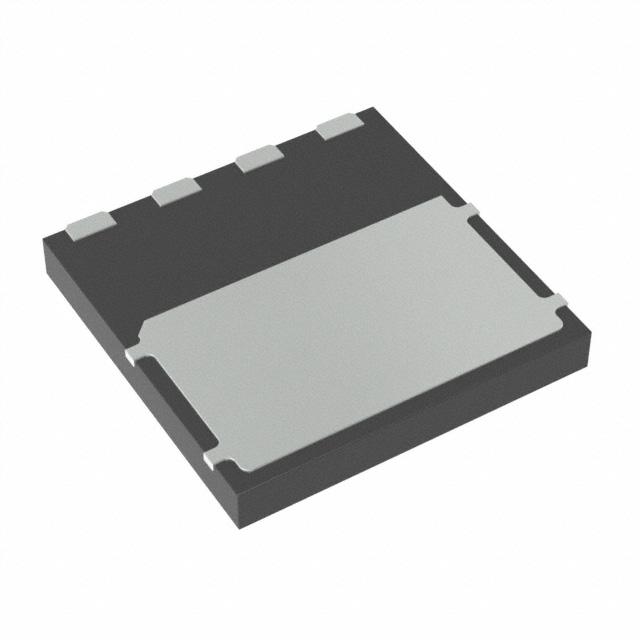

产品描述: onsemi N沟道增强型MOS管, Vds=650 V, 10 A, PQFN4封装, 表面贴装, 4引脚
供应商型号: FL-FCMT360N65S3
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCMT360N65S3

FCMT360N65S3概述

    FCMT360N65S3 N-Channel MOSFET 技术手册

    产品简介


    FCMT360N65S3 是 ON Semiconductor 公司新推出的高电压超级结(SJ)MOSFET 系列,属于 SuperFET III 产品线。这类产品主要通过电荷平衡技术来实现低导通电阻和更低栅极电荷性能。FCMT360N65S3 主要用于处理开关电源和功率转换系统中的各种应用,如计算/显示电源供应、电信/服务器电源供应、工业电源供应、照明/充电器/适配器等。

    技术参数


    - 额定电压(V):650V
    - 导通电阻(mΩ):360mΩ @ 10V
    - 连续漏电流(A):10A @ 25°C;6A @ 100°C
    - 峰值脉冲电流(A):25A
    - 栅源电压(V):±30V
    - 热阻(℃/W):RθJC 最大 1.5℃/W;RθJA 最大 45℃/W
    - 封装:PQFN8 8x8mm²
    - 操作温度范围(℃):-55 到 +150℃
    - 重复雪崩能量(mJ):0.83mJ

    产品特点和优势


    1. 超低导通电阻:确保了较低的损耗。
    2. 低有效输出电容:有利于减少开关损耗。
    3. 快速开关能力:具有出色的瞬态响应性能。
    4. 超低栅极电荷:减少了驱动功耗。
    5. 卓越的dv/dt性能:能承受极端dv/dt。
    6. 环保设计:无铅且符合RoHS标准。
    7. 卓越的散热性能:拥有低热阻。

    应用案例和使用建议


    FCMT360N65S3 在多种电源管理系统中有着广泛应用。例如,在数据中心的服务器电源供应中,FCMT360N65S3 能显著提升系统效率并减少热管理压力。对于照明和充电器应用,FCMT360N65S3 的紧凑封装使其非常适合空间受限的应用环境。
    使用建议:
    - 在设计电路时应考虑合适的散热措施,以充分利用其卓越的散热性能。
    - 尽量选择低阻抗的 PCB 布局,减少寄生电感的影响。
    - 使用适当的栅极驱动器,以发挥其快速开关性能的优势。

    兼容性和支持


    FCMT360N65S3 采用 PQFN8 封装,具有良好的兼容性,可轻松集成到现有的电源管理系统中。ON Semiconductor 提供全面的技术支持,包括在线文档库和应用指南,帮助客户解决设计过程中的技术难题。

    常见问题与解决方案


    1. Q: 如何选择合适的栅极驱动器?
    - A: 选择一个能够提供足够驱动电流且具备低输出阻抗的栅极驱动器,以确保快速开启和关闭 MOSFET,同时减少门极电压过冲和下冲。
    2. Q: 如何改善散热性能?
    - A: 可以使用铜散热片或者增加散热器,提高散热效果,避免器件因过热而损坏。

    总结和推荐


    综上所述,FCMT360N65S3 MOSFET 在性能、可靠性和兼容性方面表现出色。它不仅具有低导通电阻和低栅极电荷的优点,还能在各种严苛的工作环境下保持卓越的性能。因此,我们强烈推荐 FCMT360N65S3 作为高效能开关电源系统的选择之一。对于需要高性能、小尺寸和良好散热特性的应用,FCMT360N65S3 是理想的选择。

FCMT360N65S3参数

参数
Vgs-栅源极电压 30V
Rds(On)-漏源导通电阻 360mΩ@ 5A,10V
栅极电荷 18nC@ 10V
配置 -
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 730pF@400V
Id-连续漏极电流 10A
最大功率耗散 83W(Tc)
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4.5V@ 200µA
通道数量 -
长*宽*高 8mm(长度)
通用封装 PQFN-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FCMT360N65S3厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCMT360N65S3数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCMT360N65S3 FCMT360N65S3数据手册

FCMT360N65S3封装设计

查看详情并下载
Symbol
Footprint
3D Model
