首页  >  产品百科  >  FDB86563-F085

FDB86563-F085

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 333W(Tc) 20V 4V@ 250µA 163nC@ 10 V 1个N沟道 60V 1.8mΩ@ 80A,10V 110A 10.1nF@30V TO-263 贴片安装 10.67mm*9.65mm*4.83mm
供应商型号: FL-FDB86563-F085
供应商: 海外现货
标准整包数: 1

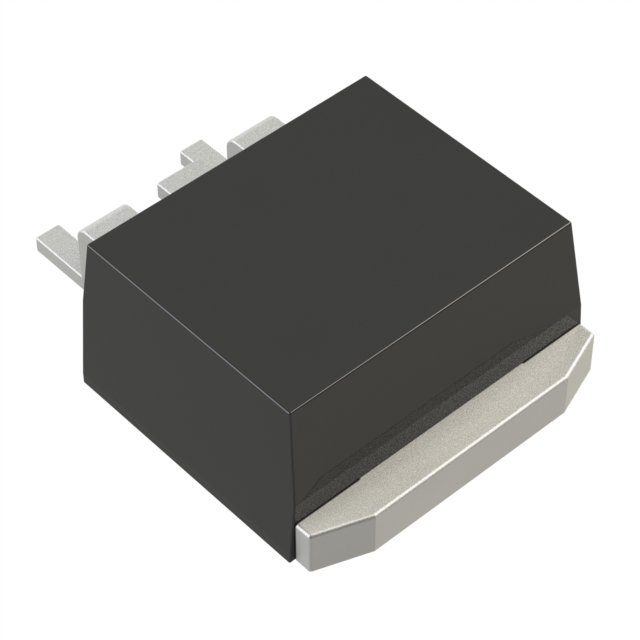

ON SEMICONDUCTOR 场效应管(MOSFET) FDB86563-F085

FDB86563-F085概述

    FDB86563-F085 N-Channel PowerTrench® MOSFET

    产品简介


    FDB86563-F085 是一种 N 沟道 PowerTrench® 功率 MOSFET,具有卓越的性能和可靠性。该产品适用于广泛的汽车及工业应用,特别是在发动机控制、动力总成管理、电磁阀驱动器以及 12V 系统的主开关等方面表现出色。

    技术参数


    以下是该产品的关键技术参数和电气特性:
    - 电压范围: 最大漏源电压 (VDSS) 为 60V。
    - 电流能力: 连续漏极电流 (ID) 为 110A,脉冲漏极电流最大可达 333W。
    - 电阻: 典型导通电阻 (RDS(on)) 在 VGS = 10V、ID = 80A 条件下为 1.6mΩ。
    - 电荷: 总栅极电荷 (Qg(TOT)) 在 VGS = 10V、ID = 80A 条件下为 126nC。
    - 热特性: 热阻 (RθJC) 为 0.45°C/W,最大热阻 (RθJA) 为 43°C/W。
    - 工作温度: 操作和存储温度范围为 -55°C 到 +175°C。

    产品特点和优势


    FDB86563-F085 的主要特点是其低导通电阻(RDS(on))和高电流处理能力,使得它在功率转换应用中表现优异。其典型的 RDS(on) 值仅为 1.6mΩ,这使其在提高系统效率方面具备显著优势。此外,该产品符合 RoHS 标准,并已通过 AEC-Q101 认证,适合用于汽车和工业环境中。

    应用案例和使用建议


    FDB86563-F085 广泛应用于汽车发动机控制系统和动力总成管理。在设计电路时,应注意散热问题,以避免过热损坏。为了优化性能,可以在负载端增加足够的去耦电容,并确保栅极驱动电路的设计能够提供足够的驱动能力。

    兼容性和支持


    FDB86563-F085 可以与大多数标准的 PCB 材料兼容,并且能够与其他电子元件协同工作。onsemi 提供详尽的技术文档和支持,帮助客户解决任何可能出现的问题。此外,公司还提供了专门的技术支持团队,可以解答客户的疑问并提供必要的技术支持。

    常见问题与解决方案


    根据技术手册,一些常见的问题是散热问题和栅极驱动电路设计不当。以下是几个具体问题及解决方案:
    - 问题: 散热不良导致器件过热。
    - 解决方案: 在设计时增加散热片或散热器,并确保 PCB 布局有助于热量散发。

    - 问题: 栅极驱动电路设计不当。
    - 解决方案: 使用适当的栅极电阻 (Rg) 和驱动电源来确保栅极电荷的正确充电和放电,避免开关损耗过高。

    总结和推荐


    总体来说,FDB86563-F085 是一款性能稳定、高效可靠的 N 沟道 MOSFET,非常适合在汽车和工业应用中使用。其低导通电阻、高电流处理能力和符合行业标准的特点使其在市场上具有很高的竞争力。对于需要高性能和高可靠性的应用,强烈推荐使用此产品。

FDB86563-F085参数

参数
Id-连续漏极电流 110A
栅极电荷 163nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 10.1nF@30V
最大功率耗散 333W(Tc)
Rds(On)-漏源导通电阻 1.8mΩ@ 80A,10V
通道数量 1
Vgs-栅源极电压 20V
Vds-漏源极击穿电压 60V
FET类型 1个N沟道
配置 独立式
Vgs(th)-栅源极阈值电压 4V@ 250µA
长*宽*高 10.67mm*9.65mm*4.83mm
通用封装 TO-263
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

FDB86563-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDB86563-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDB86563-F085 FDB86563-F085数据手册

FDB86563-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
