FDS6679AZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管 PowerTrench系列, Vds=30 V, 13 A, SOIC封装, 表面贴装, 8引脚
供应商型号: 31M-FDS6679AZ
供应商: 云汉优选
标准整包数: 1

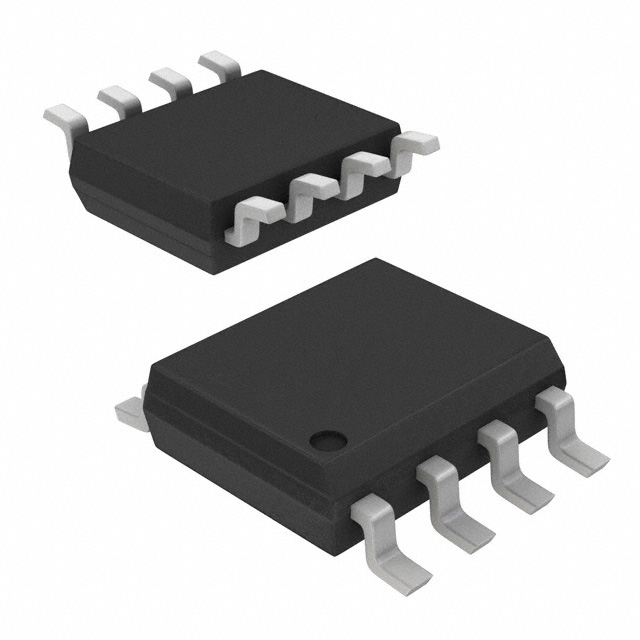

ON SEMICONDUCTOR 场效应管(MOSFET) FDS6679AZ

FDS6679AZ概述

    FDS6679AZ P-Channel PowerTrench® MOSFET:技术手册概览

    产品简介


    FDS6679AZ是一款采用ON Semiconductor先进的PowerTrench工艺制造的P-通道MOSFET。它特别设计用于最小化导通电阻(on-state resistance),因此非常适合于电源管理和负载切换的应用场景,如笔记本电脑和便携式电池组。

    技术参数


    FDS6679AZ的主要技术参数如下:
    - 最大导通电阻:在VGS = -10V, ID = -13A条件下为9.3mΩ;在VGS = -4.5V, ID = -11A条件下为14.8mΩ
    - 耐受电压:漏源极电压(VDS)为-30V,且具备扩展的栅源极电压范围(-25V)
    - 栅源极漏电流:典型值±10μA
    - 额定功率:单个操作下的功耗(PD)为2.5W
    - 最高温度:工作温度范围为-55至+150°C
    - 热阻:结点到环境(RθJA)热阻为50°C/W,结点到外壳(RθJC)热阻为25°C/W

    产品特点和优势


    FDS6679AZ的独特优势在于其高效的高功率处理能力和极低的导通电阻,这使得它在电池供电设备和高效率电源管理方面表现出色。此外,其HBM ESD保护水平达到6kV,提高了系统的可靠性和稳定性。该产品还符合RoHS标准,适用于现代绿色电子产品。

    应用案例和使用建议


    FDS6679AZ广泛应用于笔记本电脑和便携式电池组中。例如,在一个典型的笔记本电脑充电电路中,它可以有效地管理电源流,提供稳定的电压输出。在使用时,建议通过优化电路布局和散热设计来进一步提升性能。特别是在高温环境下,应该考虑到热管理以避免过热损坏。

    兼容性和支持


    FDS6679AZ的管脚和功能与其他常见的SO-8封装MOSFET相兼容,易于集成到现有系统中。ON Semiconductor提供了详尽的技术支持文档,并可以通过技术支持热线获取专业帮助。用户也可以通过官方网站获取更多资源和支持信息。

    常见问题与解决方案


    - 问题:如何确保FDS6679AZ的栅极不会因过压而受损?
    - 解决方案:确保栅极与源极之间的电压不超过±25V,或者添加适当的栅极保护电路。

    - 问题:在高电流脉冲下,FDS6679AZ是否能够保持稳定性能?
    - 解决方案:应根据应用需求选择合适的散热措施,以确保MOSFET在高电流脉冲下不超出安全工作区域。

    总结和推荐


    综上所述,FDS6679AZ P-Channel PowerTrench® MOSFET是一款高性能的产品,适合用于各种电源管理和负载切换的应用。它的高效能、可靠性以及广泛的适用性使其成为市场上极具竞争力的选择。对于需要高功率和低电阻的应用,强烈推荐使用FDS6679AZ。
    通过上述介绍,您应该对FDS6679AZ MOSFET有了更深入的了解,并能够据此做出合理的设计选择。如果您有任何进一步的技术疑问,欢迎联系ON Semiconductor的技术支持团队获取帮助。

FDS6679AZ参数

参数
Rds(On)-漏源导通电阻 9.3mΩ@ 13A,10V
Vgs(th)-栅源极阈值电压 3V@ 250µA
栅极电荷 96nC@ 10 V
Id-连续漏极电流 13A
通道数量 1
配置 独立式quaddraintriplesource
Ciss-不同 Vds 时的输入最大电容 3.845nF@15V
FET类型 1个P沟道
Vgs-栅源极电压 25V
最大功率耗散 2.5W(Ta)
Vds-漏源极击穿电压 30V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDS6679AZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDS6679AZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDS6679AZ FDS6679AZ数据手册

FDS6679AZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.6327
10+ ¥ 2.1927
30+ ¥ 1.9756
100+ ¥ 1.7925
500+ ¥ 1.6533
1000+ ¥ 1.6
库存: 1064
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.63
直接购买
加入购物车
