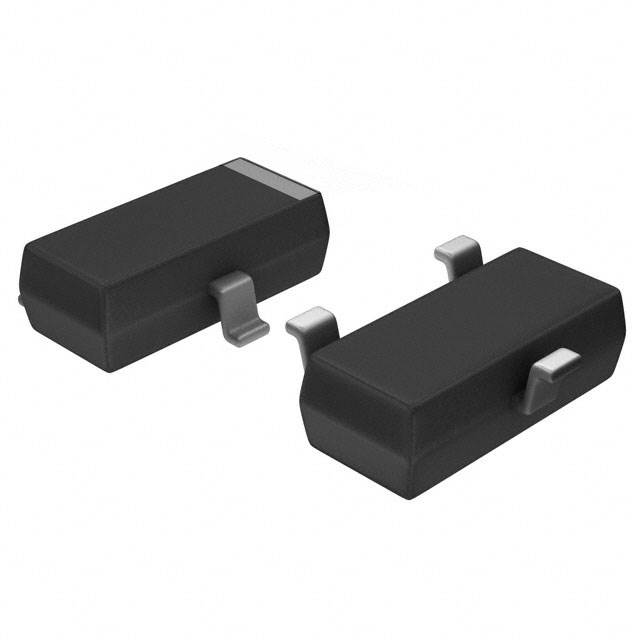

FDN359AN

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管 PowerTrench系列, Vds=30 V, 2.7 A, SOT-23封装, 表面贴装, 3引脚
供应商型号: AV-S-FDN359AN
供应商: Avnet
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) FDN359AN

FDN359AN概述

    # FDN359AN MOSFET 技术手册

    1. 产品简介


    基本信息
    FDN359AN 是一款先进的 N 沟道逻辑电平 MOSFET,由安森美半导体(onsemi)使用其领先的 POWERTRENCH 技术制造。这种技术专为降低导通电阻(RDS(ON))同时保持卓越的开关性能而设计。
    主要功能
    - 高效能:通过低导通电阻和快速开关实现高效率。
    - 适用场景广泛:适用于低电压和电池供电应用,尤其适合需要低功耗和高效率的场景。
    - 良好的热管理:具备高功率处理能力。
    应用领域
    - 移动设备
    - 通信设备
    - 工业控制
    - 汽车电子

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 导通电流 (ID) | - | 2.7 | - | A |
    | 漏源击穿电压 (BVDSS) | 30 | - | - | V |
    | 栅源击穿电压 (VGS) | ±20 | - | - | V |
    | 静态导通电阻 (RDS(ON)) | - | 0.046 | 0.075 | Ω |
    | 栅极电荷 (Qg) | - | 5 | 7 | nC |
    | 工作温度范围 | -55 | - | 150 | °C |

    3. 产品特点和优势


    FDN359AN 的独特功能包括:
    - 极低的导通电阻(RDS(ON)),确保高效的能量转换。
    - 快速的开关速度,减少开关损耗。
    - 高可靠性,能够在恶劣环境下稳定工作。
    - 小巧的 SOT-23 封装,适合空间受限的应用。

    4. 应用案例和使用建议


    应用案例
    FDN359AN 广泛应用于各种电子设备中,例如手机充电器、无线耳机充电盒等。其高效能使其成为电池供电设备的理想选择。
    使用建议
    - 在设计电路时,确保电源电压在推荐范围内以获得最佳性能。
    - 注意散热设计,避免因过热导致器件损坏。

    5. 兼容性和支持


    FDN359AN 采用标准 SOT-23 封装,与行业标准兼容。安森美提供全面的技术支持和售后服务,帮助客户解决在使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关速度慢 | 确保驱动电压达到额定值 |
    | 温度过高 | 改善散热措施 |

    7. 总结和推荐


    综上所述,FDN359AN 是一款高性能、高可靠性的 N 沟道逻辑电平 MOSFET。它以其低导通电阻、快速开关能力和良好的热管理能力,在多个行业中得到了广泛应用。推荐给需要高效能和稳定性的设计师和工程师。
    如果您正在寻找一款能够满足现代电子设备需求的 MOSFET,FDN359AN 将是一个理想的选择。

FDN359AN参数

参数
通道数量 -
配置 独立式withbuilt-indiode
Vgs(th)-栅源极阈值电压 3V@ 250µA
最大功率耗散 500mW(Ta)
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 480pF@10V
Vds-漏源极击穿电压 30V
栅极电荷 7nC@ 5V
Id-连续漏极电流 2.7A
FET类型 1个N沟道
Rds(On)-漏源导通电阻 46mΩ@ 2.7A,10V
长*宽*高 2.92mm*1.4mm*950μm
通用封装 SUPERSOT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDN359AN厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDN359AN数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDN359AN FDN359AN数据手册

FDN359AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
