FDMS8023S

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),59W(Tc) 20V 3V@1mA 57nC@ 10V 1个N沟道 30V 2.4mΩ@ 26A,10V 26A,49A 3.55nF@15V QFN 贴片安装 6mm*5mm*1.1mm
供应商型号: CY-FDMS8023S
供应商: Avnet
标准整包数: 1

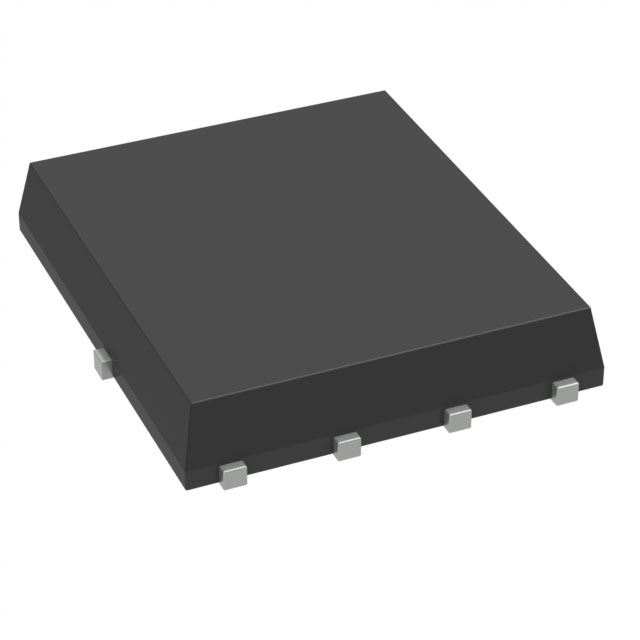

ON SEMICONDUCTOR 场效应管(MOSFET) FDMS8023S

FDMS8023S概述


    产品简介


    FDMS8023S N-Channel PowerTrench® SyncFET™
    FDMS8023S是一款专为降低电源转换应用中的损耗而设计的N沟道同步整流器(SyncFET)。它结合了硅和封装技术的进步,提供了最低的导通电阻(rDS(on)),同时保持优异的开关性能。此外,该器件还具备高效的单片肖特基体二极管,进一步提升了整体效率。

    技术参数


    以下是FDMS8023S的主要技术规格和性能参数:
    | 参数 | 值 |

    | 最大漏源电压 | 30 V |
    | 栅源电压 | ±20 V |
    | 持续漏电流 | 49 A (最大,封装限制) |
    | 转换频率 | 2.4 mΩ (VGS = 10 V, ID = 26 A) |
    | 单脉冲雪崩能量 | 86 mJ |
    | 最大功耗 | 59 W (TC = 25°C) |
    | 热阻 | RθJC = 2.1°C/W |
    | 结温范围 | -55°C 至 +150°C |

    产品特点和优势


    FDMS8023S的优势在于其极低的导通电阻和高效率。具体特点如下:
    - 极低的导通电阻:在VGS = 10 V时,最大rDS(on)仅为2.4 mΩ;在VGS = 4.5 V时,最大rDS(on)为3.0 mΩ。
    - 高效的肖特基体二极管:提高了反向恢复特性和泄漏电流性能。
    - 先进的封装和硅技术组合:确保了高可靠性和长寿命。
    - 符合RoHS标准:环保友好。
    - 100% UIL测试:保证产品质量。

    应用案例和使用建议


    FDMS8023S广泛应用于各种电源转换系统中,典型应用包括:
    - 同步整流器(Synchronous Rectifier)用于DC/DC转换器。
    - 笔记本电脑的核心电压(Vcore)和图形处理器(GPU)低侧开关。
    - 网络和通信领域的点负载(Point of Load)低侧开关。
    - 电信领域的二次侧整流。
    使用建议:
    在使用FDMS8023S时,需要确保散热设计合理以防止过热。建议采用大尺寸散热器,并且在PCB布局上留有足够的空间进行热管理。此外,在选择栅极驱动电阻(Rg)时,应根据实际应用需求调整,以实现最佳的开关性能。

    兼容性和支持


    FDMS8023S设计上与其他N沟道MOSFET兼容,可轻松替换传统分立器件。制造商ON Semiconductor提供详尽的技术文档和支持服务,包括在线论坛和电话技术支持。

    常见问题与解决方案


    问题1:温度对导通电阻的影响?
    解决方案:请参考技术手册中的图表,了解不同温度下的rDS(on)变化。可以通过优化散热设计来控制温度上升,从而维持较低的rDS(on)值。
    问题2:如何确定合适的栅极驱动电阻(Rg)?
    解决方案:Rg的选择取决于实际应用需求,应通过实验测试确定最佳值。一般来说,较小的Rg会提高开关速度,但可能导致更高的EMI噪声。较大的Rg则可以减少EMI,但开关速度会变慢。

    总结和推荐


    FDMS8023S凭借其出色的性能和多功能性,特别适合于高效率要求的应用场合。尽管初期投入成本较高,但从长远来看,其优秀的性能和可靠性能够显著提升系统的整体性能,降低成本并延长使用寿命。因此,强烈推荐在各类电源转换系统中使用FDMS8023S。

FDMS8023S参数

参数
通道数量 1
Rds(On)-漏源导通电阻 2.4mΩ@ 26A,10V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 3.55nF@15V
Id-连续漏极电流 26A,49A
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 3V@1mA
最大功率耗散 2.5W(Ta),59W(Tc)
栅极电荷 57nC@ 10V
配置 独立式
长*宽*高 6mm*5mm*1.1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMS8023S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS8023S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS8023S FDMS8023S数据手册

FDMS8023S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4986 ¥ 4.2906
300+ $ 0.494 ¥ 4.252
500+ $ 0.4895 ¥ 4.2133
1000+ $ 0.4757 ¥ 4.02
5000+ $ 0.4757 ¥ 4.02
库存: 25692
起订量: 234 增量: 1
交货地:
最小起订量为:100
合计: ¥ 429.06
