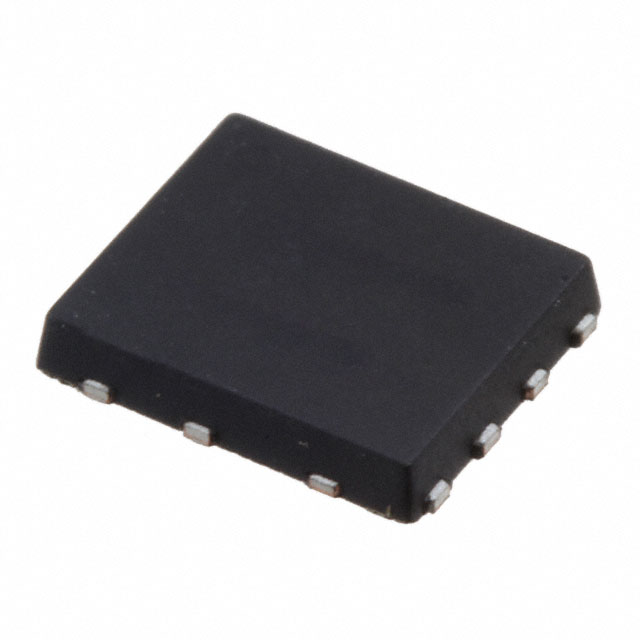

NTMFD4C20NT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 4.37W@ Q 1,4.6W@ Q 2 20V 2.1V@ 250µA 9.3nC@ 4.5V 2个N沟道 30V 7.3mΩ@ 10A,10V 9.1A,13.7A 970pF@15V DFN 贴片安装
供应商型号: NTMFD4C20NT1GOSCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFD4C20NT1G

NTMFD4C20NT1G概述

    NTMFD4C20N MOSFET 技术手册解析

    产品简介


    NTMFD4C20N 是一款双通道 N 沟道 MOSFET,采用 SO8FL 封装形式。这种类型的 MOSFET 主要用于电源管理和控制应用中,具有高电流承载能力和低导通电阻。其主要功能包括提供高效的电源转换,适合于多种电路设计需求。

    技术参数


    - 电压特性:最大漏源电压为 30V。
    - 电流特性:最高连续漏极电流为 Q1: 18A,Q2: 27A;瞬态电流 Q1: 55A,Q2: 82A。
    - 温度范围:工作温度范围为 -55°C 至 +150°C。
    - 电阻特性:导通电阻 Q1: 7.3mΩ@10V,Q2: 3.4mΩ@10V。
    - 热阻抗:结至环境热阻 Rja: 66.5°C/W(Q1),63.3°C/W(Q2)。

    产品特点和优势


    - 集成解决方案:NTMFD4C20N 为高边和低边配置提供了紧密集成的功率级解决方案,减少了 PCB 占用空间。
    - 优化设计:通过最小化寄生电感和优化器件结构来减少功耗。
    - 环保材料:无铅、无卤素/溴化阻燃剂,符合 RoHS 标准。

    应用案例和使用建议


    - 应用实例:NTMFD4C20N 广泛应用于直流到直流转换器、系统电压轨和负载点电源管理。
    - 使用建议:在高频开关应用中,应注意驱动电阻的选择以优化开关性能。同时,在大电流应用中需注意散热设计,确保热稳定性。

    兼容性和支持


    - 兼容性:与标准 SO8FL 封装兼容。
    - 技术支持:ON Semiconductor 提供全面的技术文档和支持服务,包括详细的封装尺寸和订购信息。

    常见问题与解决方案


    - Q:如何选择合适的驱动电阻?
    - A:根据电路的具体需求选择适当的驱动电阻,以实现最佳的开关时间和最小的开关损耗。
    - Q:如何处理过温问题?
    - A:设计时应考虑良好的散热措施,如添加散热片或增大铜箔面积以降低热阻。

    总结和推荐


    NTMFD4C20N MOSFET 以其紧凑的封装和优异的电气性能,非常适合需要高效电源管理和紧凑布局的应用场景。其环保材料和高性能使其在市场上具备较强竞争力。因此,强烈推荐此产品用于需要高效率和紧凑设计的场合。

NTMFD4C20NT1G参数

参数
Rds(On)-漏源导通电阻 7.3mΩ@ 10A,10V
通道数量 -
Id-连续漏极电流 9.1A,13.7A
Vds-漏源极击穿电压 30V
最大功率耗散 4.37W@ Q 1,4.6W@ Q 2
Vgs(th)-栅源极阈值电压 2.1V@ 250µA
Vgs-栅源极电压 20V
Ciss-不同 Vds 时的输入最大电容 970pF@15V
栅极电荷 9.3nC@ 4.5V
FET类型 2个N沟道
配置 -
5.1mm(Max)
6.1mm(Max)
1.05mm(Max)
通用封装 DFN
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装
