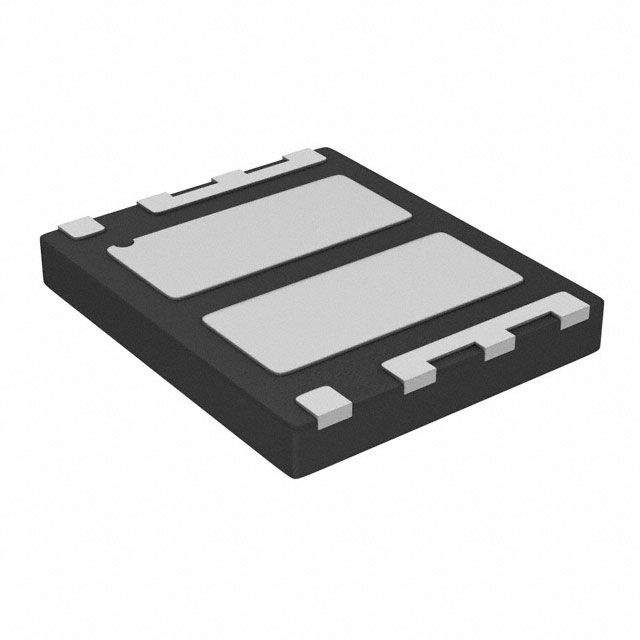

NTTBC070NP10M5L

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 3V@ 24µA,4V@ 40µA 5.6nC@ 10V,7.3nC@ 10V 2N+2P沟道 100V 70mΩ@ 1.3A,10V,186mΩ@ 2.2A,10V 5A;2.2A;3.5A;9.5A 252pF@ 50V,256pF@ 50V MLP-8 贴片安装
供应商型号: FL-NTTBC070NP10M5L
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTTBC070NP10M5L

NTTBC070NP10M5L概述


    产品简介


    产品类型:双极N沟道和P沟道金属氧化物半导体场效应晶体管(MOSFET)
    主要功能:用于功率转换和控制,能够高效地控制电流流动。
    应用领域:包括但不限于电动工具、电池驱动真空吸尘器、无人机/无人飞行器、物料搬运系统、电机驱动、家庭自动化等。

    技术参数


    | 参数名称 | 符号 | 单位 | 最大值 |
    | :: | :: | :: | :: |
    | 漏极到源极击穿电压 | V(BR)DSS | V | ±100 |
    | 栅极到源极电压 | VGS | V | ±20 |
    | 持续漏极电流(稳态) | ID | A | 9.5 / -5 |
    | 功率耗散 | PD | W | 14 / 10 |
    | 脉冲漏极电流 | IDM | A | 33 |
    | 工作结温和存储温度范围 | TJ, Tstg | °C | -55 至 +150 |
    | 源极电流(体二极管) | IS | A | 12 / 8 |
    | 单脉冲漏极到源极雪崩能量 | EAS | mJ | 26 / 30 |
    | 引线焊接温度(再流焊目的) | TL | °C | 260 |

    产品特点和优势


    - 小体积设计:采用3×3毫米的小封装尺寸,适合紧凑型设计。
    - 低RDS(on):漏源导通电阻低,能够显著减少导通损耗。
    - 低QG和电容:栅极电荷和电容值低,有助于减少驱动损耗。
    - 环保认证:无铅、无卤素/溴化阻燃剂、RoHS合规。

    应用案例和使用建议


    应用案例:
    - 电动工具:如电钻、电锯等,利用低导通电阻特性提高工作效率。
    - 无人机:适用于各类小型无人机的动力管理系统。
    - 家用电器:如吸尘器、空调,可提高能源效率并延长使用寿命。
    使用建议:
    - 在选择合适的电源时,确保供电电压稳定且符合产品的最大额定值。
    - 定期检查和测试电路以确保安全运行。
    - 在高频率应用中,注意栅极电容和电荷对性能的影响。

    兼容性和支持


    - 兼容性:该MOSFET适用于广泛的电路设计,尤其是那些需要紧凑尺寸和高性能的场合。
    - 技术支持:提供详细的技术手册、产品数据表及在线支持服务,以便用户进行有效的电路设计和故障排除。

    常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 开关过程中发热严重 | 确保散热片安装正确,增加散热片面积,或者降低负载电流。 |
    | 产品失效或异常损坏 | 仔细检查电路连接是否正确,确认是否超过了最大额定值。 |

    总结和推荐


    总体而言,这款MOSFET凭借其紧凑的封装、出色的性能表现以及高可靠性,在各种工业和消费电子产品中展现出色的应用潜力。对于寻求高效能、紧凑设计的工程师来说,这款产品是一个理想的选择。我们强烈推荐在相关的电路设计中采用此款产品。

NTTBC070NP10M5L参数

参数
Vgs-栅源极电压 -
Ciss-不同 Vds 时的输入最大电容 252pF@ 50V,256pF@ 50V
Vgs(th)-栅源极阈值电压 3V@ 24µA,4V@ 40µA
最大功率耗散 -
配置 -
FET类型 2N+2P沟道
栅极电荷 5.6nC@ 10V,7.3nC@ 10V
通道数量 -
Rds(On)-漏源导通电阻 70mΩ@ 1.3A,10V,186mΩ@ 2.2A,10V
Id-连续漏极电流 5A;2.2A;3.5A;9.5A
Vds-漏源极击穿电压 100V
通用封装 MLP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
