FDS4465

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi P沟道增强型MOS管, Vds=20 V, 13.5 A, SOIC封装, 表面贴装, 8引脚
供应商型号: 14M-FDS4465
供应商: 云汉优选
标准整包数: 1

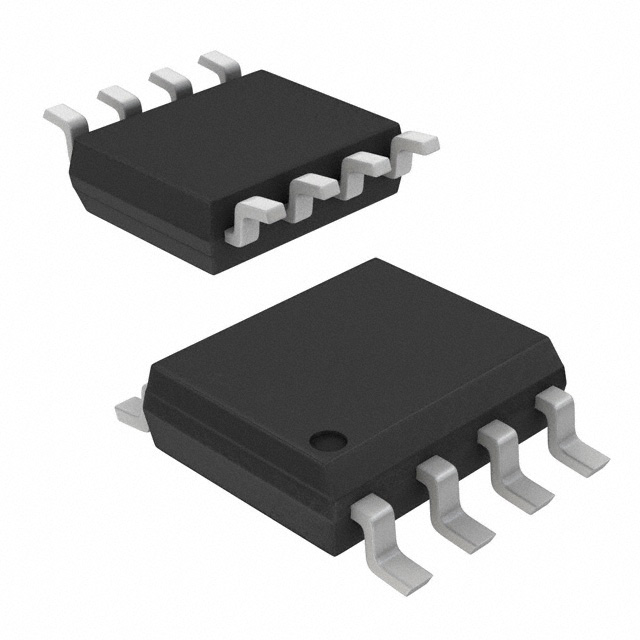

ON SEMICONDUCTOR 场效应管(MOSFET) FDS4465

FDS4465概述

    FDS4465 P-Channel MOSFET 技术手册概述

    1. 产品简介


    FDS4465 是一款由安森美半导体(onsemi)制造的 P-Channel MOSFET(场效应晶体管),属于其先进的 POWERTRENCH™ 工艺系列。该产品特别适用于电源管理应用,可以接受从 1.8 V 到 8 V 的宽范围门驱动电压。FDS4465 在各种电源管理场景中表现出色,可用于负载开关和电池保护等领域。

    2. 技术参数


    - 绝对最大额定值:
    - 栅极到源极电压 (VGSS):±8 V
    - 漏极到源极电压 (VDSS):−20 V
    - 持续漏极电流 (ID):−13.5 A
    - 脉冲漏极电流 (PD):50 W
    - 最大工作和存储结温 (TJ, TSTG):−55 至 +175 °C
    - 热特性:
    - 结到环境的热阻 (RJA):50 °C/W(标准条件下)
    - 结到环境的热阻 (RJC):25 °C/W(标准条件下)
    - 电气特性:
    - 静态漏极到源极导通电阻 (RDS(on)):
    - VGS = −4.5 V 时,ID = −13.5 A:8.5 mΩ
    - VGS = −2.5 V 时,ID = −12 A:10.5 mΩ
    - VGS = −1.8 V 时,ID = −10.5 A:14 mΩ

    3. 产品特点和优势


    FDS4465 具有多项优势,使其在多种应用中表现出色:
    - 快速开关速度:能够迅速切换状态,提高效率。
    - 低导通电阻:即使在较低的门电压下,也能保持较低的导通电阻,从而降低功耗。
    - 高可靠性:通过优化的 POWERTRENCH 技术实现,确保在高电流和功率处理能力下的稳定运行。

    4. 应用案例和使用建议


    - 电源管理:用于需要高电流和低损耗的电源管理系统。
    - 负载开关:作为负载开关,确保电源的高效切换。
    - 电池保护:在电池保护电路中提供可靠的保护功能。
    使用建议:
    - 在设计电源管理电路时,考虑使用 FDS4465 来减少整体功耗并提高系统效率。
    - 确保在高电流环境下使用适当的散热措施,以避免过热问题。

    5. 兼容性和支持


    FDS4465 可以与其他标准 SOIC8 封装的元器件兼容,便于在现有设计中集成。安森美半导体提供了详尽的技术支持和文档,包括数据手册、设计指南和技术论坛,以帮助用户充分利用这款 MOSFET 的性能。

    6. 常见问题与解决方案


    - 问题:温度过高导致设备失效。
    - 解决办法:确保良好的散热设计,如使用散热片或增加散热风扇。

    - 问题:漏极电流不稳定。
    - 解决办法:检查电路连接,确保所有连接正确无误,并且电压稳定。

    7. 总结和推荐


    总体而言,FDS4465 是一款高性能、高可靠性的 P-Channel MOSFET,适用于各种电源管理应用。其优异的性能和广泛的适用性使其成为许多工程师的首选产品。因此,强烈推荐在需要高效率和稳定性的电源管理系统中使用 FDS4465。

FDS4465参数

参数
Id-连续漏极电流 13.5A
Vds-漏源极击穿电压 20V
通道数量 1
FET类型 1个P沟道
配置 独立式quaddraintriplesource
最大功率耗散 2.5W(Ta)
Vgs-栅源极电压 8V
Rds(On)-漏源导通电阻 8.5mΩ@ 13.5A,4.5V
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
栅极电荷 120nC@ 4.5V
Ciss-不同 Vds 时的输入最大电容 8.237nF@10V
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDS4465厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDS4465数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDS4465 FDS4465数据手册

FDS4465封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.2301
10+ ¥ 4.7532
30+ ¥ 3.7226
100+ ¥ 3.2919
300+ ¥ 3.1688
2500+ ¥ 3.0765
库存: 1538
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 5.23
