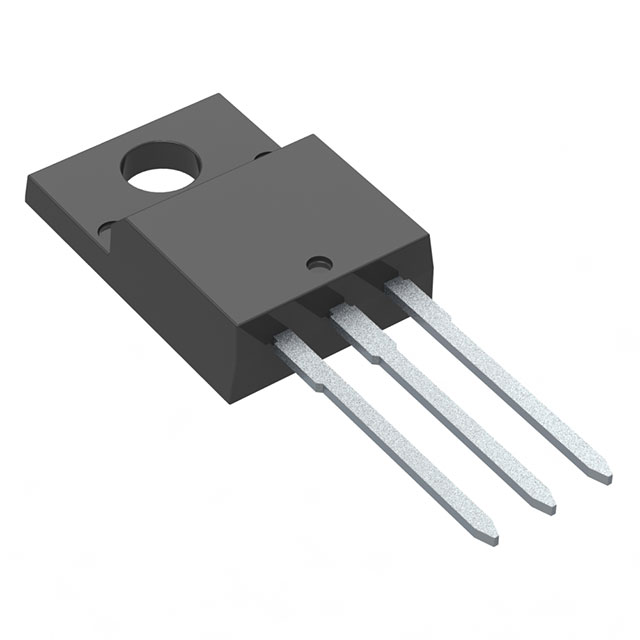

FCPF600N60ZL1-F154

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 28W(Tc) 3.5V@ 250µA 26nC@ 10 V 1个N沟道 600V 600mΩ@ 3.7A,10V 7.4A 1.12nF@25V TO-220F 通孔安装
供应商型号: FL-FCPF600N60ZL1-F154
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCPF600N60ZL1-F154

FCPF600N60ZL1-F154概述

    MOSFET – N-Channel, SUPERFET II 600 V, 7.4 A, 600 mΩ

    产品简介


    SUPERFET II MOSFET 是 ON Semiconductor 推出的新一代高压超级结(Super-Junction)MOSFET 系列,采用电荷平衡技术来实现低导通电阻和更低门极电荷的性能。这种技术旨在减少导通损耗,提供出色的开关性能,并承受极端的 dv/dt 速率和更高的雪崩能量。SUPERFET II FAST MOSFET 系列通过各种电源系统提高了系统效率。

    技术参数


    以下是 SUPERFET II MOSFET 的关键技术和性能参数:
    - 最大耐压 (VDSS):650 V @ 150°C
    - 典型导通电阻 (RDS(on)):0.51 Ω(25°C),0.6 Ω(100°C)
    - 典型门极电荷 (Qg):20 nC
    - 有效输出电容 (Coss(eff.)):74 pF
    - 单脉冲雪崩能 (EAS):135 mJ
    - 重复雪崩能 (EAR):0.89 mJ
    - 漏极电流 (ID):7.4 A(连续),4.7 A(100°C)
    - 最大峰值反向恢复 dv/dt:20 V/ns
    - 热阻 (RθJC):4.5 Ω/W(结至外壳),62.5 Ω/W(结至环境)

    产品特点和优势


    - 高耐压: 650 V @ 150°C
    - 超低门极电荷: 典型值为 20 nC
    - 低有效输出电容: 典型值为 74 pF
    - 完全雪崩测试: 确保在极端条件下可靠运行
    - 增强的 ESD 容量: 提升产品的可靠性
    - 无铅和符合 RoHS 标准: 适用于环保要求高的应用场合

    应用案例和使用建议


    SUPERFET II MOSFET 可广泛应用于多种电源管理系统中,如:
    - 计算/显示电源供应
    - 电信/服务器电源供应
    - 工业电源供应
    - 照明/充电器/适配器
    使用时应注意:
    - 热管理: 由于高热阻,需要有效的散热措施,以避免过热导致性能下降。
    - 瞬态保护: 在高频开关应用中,应考虑门极驱动电路的瞬态保护措施,以防止过高的 dv/dt 导致损坏。

    兼容性和支持


    SUPERFET II MOSFET 适用于各种工业和消费类电子设备,支持与广泛的电源系统和其他元器件的兼容。厂商提供全面的技术支持,包括电话和电子邮件支持。此外,可以通过 ON Semiconductor 的官方网站获得详细的产品信息和应用指南。

    常见问题与解决方案


    1. 过热问题: 采取有效的散热措施,例如使用散热片或风扇。
    2. 门极电荷过高: 调整门极驱动电路,降低门极电荷。
    3. 雪崩测试失败: 确保在适当的电压和电流条件下进行测试,并遵循厂商的指导。

    总结和推荐


    SUPERFET II MOSFET 在导通电阻和门极电荷方面具有显著的优势,能够大幅提升电源系统的效率和可靠性。对于需要高耐压和高效开关性能的应用场合,强烈推荐使用此产品。其广泛的应用范围和良好的技术支持使其成为众多电源系统设计的理想选择。

FCPF600N60ZL1-F154参数

参数
Vgs(th)-栅源极阈值电压 3.5V@ 250µA
FET类型 1个N沟道
最大功率耗散 28W(Tc)
通道数量 -
Ciss-不同 Vds 时的输入最大电容 1.12nF@25V
Id-连续漏极电流 7.4A
栅极电荷 26nC@ 10 V
Vds-漏源极击穿电压 600V
Vgs-栅源极电压 -
配置 -
Rds(On)-漏源导通电阻 600mΩ@ 3.7A,10V
通用封装 TO-220F
安装方式 通孔安装
零件状态 在售
包装方式 管装

FCPF600N60ZL1-F154厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCPF600N60ZL1-F154数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCPF600N60ZL1-F154 FCPF600N60ZL1-F154数据手册

FCPF600N60ZL1-F154封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2593 ¥ 10.5905
库存: 8579
起订量: 477 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.59
直接购买
加入购物车
