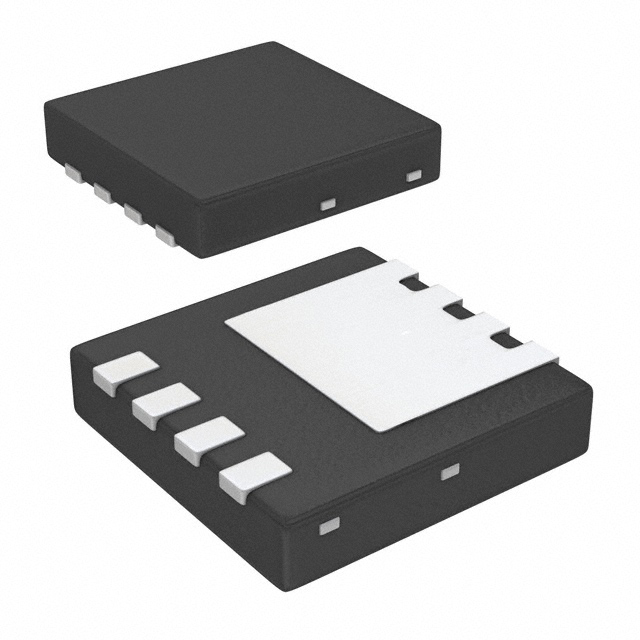

FDMC610P

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta),48W(Tc) 8V 1V@ 250µA 99nC@ 4.5 V 1个P沟道 12V 3.9mΩ@ 22A,4.5V 80A 1.25nF@6V 贴片安装 3.3mm*3.3mm*800μm
供应商型号: 2825163
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC610P

FDMC610P概述


    产品简介


    FDMC610P 是一款由 ON Semiconductor 生产的P沟道功率MOSFET(金属氧化物半导体场效应晶体管),属于PowerTrench系列。这种器件设计用于提高直流到直流转换器的整体效率,特别适用于同步或传统开关PWM控制器中的高边开关应用。它被广泛应用于高端计算和高功率密度的DC-DC同步降压转换器中。

    技术参数


    - 最大漏源电压 (VDS):-12 V
    - 最大栅源电压 (VGS):±8 V
    - 连续漏极电流 (ID):-80 A(标准情况下)
    - 总功率耗散 (PD):2.4 W(标准情况下)
    - 工作温度范围 (TJ, TSTG):-55°C 至 +150°C
    - 热阻 (RθJC):2.6°C/W
    - 静态漏源导通电阻 (rDS(on)):在VGS = -4.5 V,ID = -22 A时为3.9 mΩ;在VGS = -2.5 V,ID = -16 A时为6.4 mΩ
    - 反向恢复时间 (trr):36 ns 至 58 ns(在IF = -22 A,di/dt = 100 A/μs时)

    产品特点和优势


    - 高效能:FDMC610P 具有较低的输出电容、栅极电阻和栅极电荷,这有助于提升系统整体效率。
    - 快速开关:具备先进的开关性能,能够实现高速切换。
    - 增强抗电磁干扰 (EMI) 和交叉传导能力:采用屏蔽栅极技术,可减少开关节点振铃现象,增强系统的抗干扰能力和对交叉传导的抵抗。
    - 符合RoHS标准:无铅化处理,环保且安全。

    应用案例和使用建议


    - 高端计算应用:在高性能服务器或数据中心中作为高边开关,以实现高效率的电源管理。
    - 高功率密度DC-DC同步降压转换器:利用其低导通电阻和高开关速度特性,实现高效稳定的电压转换。

    使用建议:为确保最佳性能,建议将FDMC610P焊接在具有良好散热性能的铜箔上,确保工作温度不超过最大额定值。此外,在选择驱动电路时应考虑FDMC610P的栅极电荷特性,以便正确设置驱动电压和电流,避免过冲或欠冲。

    兼容性和支持


    FDMC610P与多种电路板布局和电源设计兼容。厂商提供了详细的电气特性和热特性数据,便于进行集成设计。同时,ON Semiconductor也提供持续的技术支持和售后服务,帮助用户解决在实际应用过程中遇到的各种问题。

    常见问题与解决方案


    1. 如何确定合适的驱动电压?
    - 解决方案:根据手册推荐的栅极电压(VGS),通常选择-4.5 V至-2.5 V之间的电压范围。确保所选驱动电压能在规定范围内,以避免器件损坏。

    2. 在高温环境下使用时,应注意什么?
    - 解决方案:由于在高温环境下,器件的导通电阻(rDS(on))会增加,需要适当降低工作电流,以防止过热导致的可靠性下降。

    总结和推荐


    FDMC610P凭借其高效的开关性能、低导通电阻和出色的抗电磁干扰能力,成为高性能计算和高功率密度应用的理想选择。尽管其在极端环境下的表现值得进一步验证,但其优秀的市场表现和卓越的性能使其在同类产品中脱颖而出。因此,推荐在上述应用场景中使用此产品。需要注意的是,用户在应用前应充分理解并遵循制造商的安全指南,以确保使用过程中的安全性。

FDMC610P参数

参数
FET类型 1个P沟道
Vgs-栅源极电压 8V
Ciss-不同 Vds 时的输入最大电容 1.25nF@6V
栅极电荷 99nC@ 4.5 V
配置 独立式quaddraintriplesource
通道数量 1
Vgs(th)-栅源极阈值电压 1V@ 250µA
最大功率耗散 2.4W(Ta),48W(Tc)
Rds(On)-漏源导通电阻 3.9mΩ@ 22A,4.5V
Vds-漏源极击穿电压 12V
Id-连续漏极电流 80A
长*宽*高 3.3mm*3.3mm*800μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC610P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC610P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC610P FDMC610P数据手册

FDMC610P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.1249
10+ ¥ 9.1756
100+ ¥ 9.0118
500+ ¥ 8.8479
3000+ ¥ 8.8479
6000+ ¥ 8.8479
9000+ ¥ 8.8479
库存: 4402
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.12
