FCH072N60F

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 481W(Tc) 20V 5V@ 250µA 215nC@ 10 V 1个N沟道 600V 72mΩ@ 26A,10V 52A 8.66nF@100V TO-247-3 通孔安装 15.62mm*4.7mm*24.38mm
供应商型号: 31M-FCH072N60F
供应商: 云汉优选
标准整包数: 1

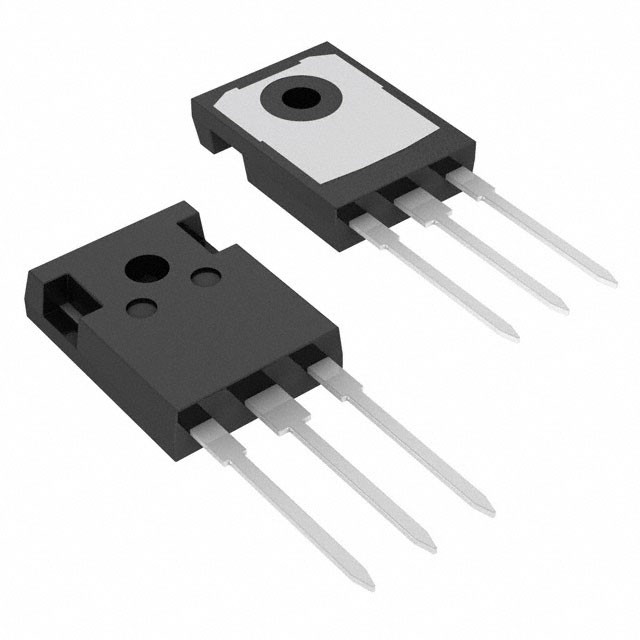

ON SEMICONDUCTOR 场效应管(MOSFET) FCH072N60F

FCH072N60F概述

    FCH072N60F MOSFET 技术手册综述

    1. 产品简介


    FCH072N60F 是一种采用 SuperFET II 和 FRFET 技术的 N 沟道 MOSFET,适用于各种高电压和高电流应用场景。SuperFET II MOSFET 采用了电荷平衡技术,旨在减少导通损耗、提供优异的开关性能和更高的雪崩能量承受能力。FRFET 技术则优化了体二极管的反向恢复性能,从而减少了额外组件的需求并提高了系统可靠性。这款 MOSFET 主要应用于电信/服务器电源、工业电源、电动汽车充电站、不间断电源(UPS)及太阳能等领域。

    2. 技术参数


    - 额定电压:650V @ TJ = 150°C
    - 典型导通电阻:65mΩ
    - 最大持续漏极电流:52A @ TC = 25°C,33A @ TC = 100°C
    - 脉冲漏极电流:156A
    - 单脉冲雪崩能量:1128mJ
    - 有效输出电容:441pF
    - 热阻抗:RθJC ≤ 0.26°C/W,RθJA ≤ 40°C/W
    - 绝对最大温度范围:-55°C 到 +150°C

    3. 产品特点和优势


    - 低导通电阻:65mΩ 的典型导通电阻,有助于降低功耗和提高效率。
    - 快速开关性能:超低栅极电荷(Typ. Qg = 165nC),保证了优异的开关速度和更小的开关损耗。
    - 优化的体二极管反向恢复:减少外部组件需求,提高系统的整体可靠性。
    - 高可靠性:所有器件都经过100%雪崩测试,并且符合无铅、无卤素及RoHS标准。

    4. 应用案例和使用建议


    FCH072N60F MOSFET 在多个应用场景中表现出色。例如,在电信和服务器电源中,它能提供稳定的电源转换性能;在工业电源和电动汽车充电站中,它能够处理大电流和高电压。建议在设计电路时考虑到其低热阻特性和热管理要求,以确保长时间稳定运行。

    5. 兼容性和支持


    该产品使用标准的TO-247封装,与其他同类电子元器件具有良好的兼容性。厂商提供了详尽的订购和运输信息,并且有专门的技术文档和技术支持,确保用户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    - 问题:如何处理过高的栅极电压?
    解答:确保使用合适的栅极电阻(例如RG = 4.7Ω)来限制栅极电流,并遵循器件的绝对最大额定值。
    - 问题:如何优化功率转换效率?
    解答:合理配置电路参数,选择合适的栅极电荷和输出电容值,以实现最佳的开关性能。

    7. 总结和推荐


    FCH072N60F MOSFET 是一款集高效、高可靠性于一身的高性能产品,非常适合在高电压和高电流应用中使用。其低导通电阻、快速开关性能和优化的体二极管反向恢复性能使其成为市场上最具竞争力的产品之一。推荐用户在考虑具体应用需求时优先选用此款 MOSFET。

FCH072N60F参数

参数
Id-连续漏极电流 52A
Vgs(th)-栅源极阈值电压 5V@ 250µA
栅极电荷 215nC@ 10 V
通道数量 1
配置 独立式
Ciss-不同 Vds 时的输入最大电容 8.66nF@100V
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 72mΩ@ 26A,10V
Vds-漏源极击穿电压 600V
最大功率耗散 481W(Tc)
FET类型 1个N沟道
长*宽*高 15.62mm*4.7mm*24.38mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

FCH072N60F厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCH072N60F数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCH072N60F FCH072N60F数据手册

FCH072N60F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22
10+ ¥ 19
30+ ¥ 16
90+ ¥ 14.2
450+ ¥ 13.5
900+ ¥ 13
库存: 19
起订量: 1 增量: 30
交货地:
最小起订量为:1
合计: ¥ 22
直接购买
加入购物车
