FDMC8026S

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta),36W(Tc) 20V 3V@1mA 52nC@ 10V 1个N沟道 30V 4.4mΩ@ 19A,10V 19A,21A 3.165nF@15V MLP-8 贴片安装 3.3mm*3.3mm*750μm
供应商型号: FL-FDMC8026S
供应商: 海外现货
标准整包数: 1

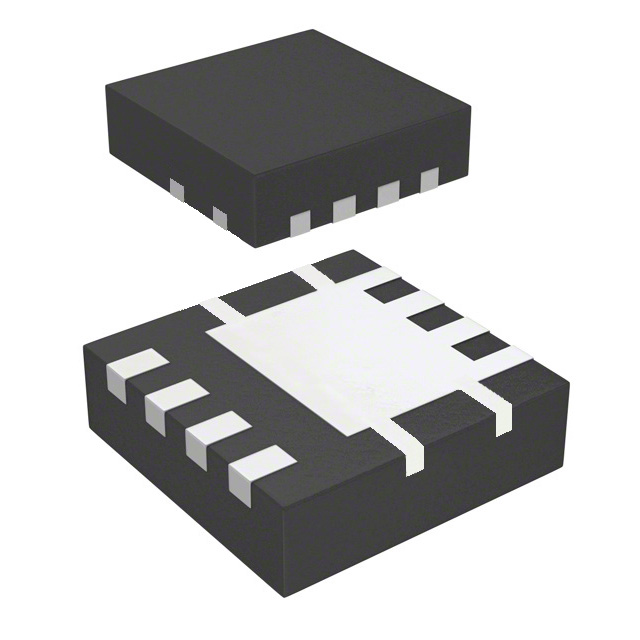

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC8026S

FDMC8026S概述

    FDMC8026S N-Channel PowerTrench SyncFET技术手册

    产品简介


    FDMC8026S是一款由ON Semiconductor公司生产的N沟道PowerTrench®同步整流场效应晶体管(SyncFET)。它适用于各种电源转换应用,特别是在高效率要求的环境中。这款电子元器件因其低导通电阻(rDS(on))和高可靠性而受到广泛应用。

    技术参数


    - 电压范围: VDS(漏极到源极电压):30V
    - 最大漏极电流: ID(连续):21A(TC=25°C),19A(TA=25°C)
    - 最大门源电压: VGS(正向):±20V
    - 最大单脉冲雪崩能量: EAS:66mJ
    - 功率耗散: PD(TA=25°C):2.4W
    - 热阻: RθJC(结到外壳):3.4°C/W,RθJA(结到环境):53°C/W
    - 温度范围: TJ, TSTG(工作和存储结温范围):-55°C至+150°C
    - 导通电阻: rDS(on)(VGS=10V,ID=19A):4.4mΩ;(VGS=4.5V,ID=17.5A):5.2mΩ
    - 阈值电压: VGS(th):1.2V至3.0V
    - 电容: Ciss(输入电容):2380pF至3165pF
    - 栅极电荷: Qg(总栅极电荷):37nC至52nC

    产品特点和优势


    FDMC8026S具有以下独特优势:
    - 先进的封装和硅技术组合: 提供低导通电阻和高效率。
    - 同步整流肖特基体二极管: 提高开关性能和整体效率。
    - MSL1认证: 具有优异的封装设计,适用于工业级应用。
    - 100% UL测试: 确保产品质量可靠。
    - 符合RoHS标准: 适合绿色电子产品。

    应用案例和使用建议


    FDMC8026S在多种应用场合下表现出色,具体包括:
    - 同步整流器:用于DC/DC转换器,提供高效的能量转换。
    - 笔记本电脑核心电压/GPU低压侧开关:提升计算机的能效。
    - 网络点负载低压侧开关:提高网络设备的稳定性和效率。
    - 电信二次侧整流:确保通信设备的高效运行。
    建议使用时考虑其散热设计以避免过热。实际应用中,根据不同的工作条件选择合适的驱动电压,可以进一步提高效率。

    兼容性和支持


    FDMC8026S与现有的电路板设计高度兼容,可以方便地进行替换或升级。ON Semiconductor提供了详尽的技术支持文档和在线资源,用户可以通过官网获取最新的产品信息和技术支持。

    常见问题与解决方案


    1. 导通电阻偏高:检查工作电压是否正确,确认是否有外部寄生电容干扰。
    2. 温度过高:确保良好的散热措施,必要时可使用散热片或风扇。
    3. 漏电流异常:检查连接是否良好,确认栅极电阻是否合适。

    总结和推荐


    综上所述,FDMC8026S凭借其优秀的导通电阻和可靠的设计,在各种电源转换应用中表现出色。虽然需要一定的设计和散热管理,但它为高效率的电源系统提供了有力支持。强烈推荐在需要高效率和高可靠性的应用中使用FDMC8026S。
    此技术手册提供了详细的产品参数和技术指标,有助于工程师更好地理解和使用FDMC8026S。希望本文对您的应用有所帮助。

FDMC8026S参数

参数
Rds(On)-漏源导通电阻 4.4mΩ@ 19A,10V
栅极电荷 52nC@ 10V
FET类型 1个N沟道
Id-连续漏极电流 19A,21A
Vgs(th)-栅源极阈值电压 3V@1mA
最大功率耗散 2.4W(Ta),36W(Tc)
Vgs-栅源极电压 20V
配置 独立式quaddraintriplesource
通道数量 1
Ciss-不同 Vds 时的输入最大电容 3.165nF@15V
Vds-漏源极击穿电压 30V
长*宽*高 3.3mm*3.3mm*750μm
通用封装 MLP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC8026S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC8026S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC8026S FDMC8026S数据手册

FDMC8026S封装设计

查看详情并下载
Symbol
Footprint
3D Model
