首页  >  产品百科  >  FDMC7696

FDMC7696

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.4W(Ta),25W(Tc) 20V 3V@ 250µA 22nC@ 10 V 1个N沟道 30V 11.5mΩ@ 12A,10V 12A,20A 1.43nF@15V MLP-8 贴片安装 3.2mm(长度)*3.2mm(宽度)
供应商型号: FDMC7696
供应商: 云汉优选
标准整包数: 3000

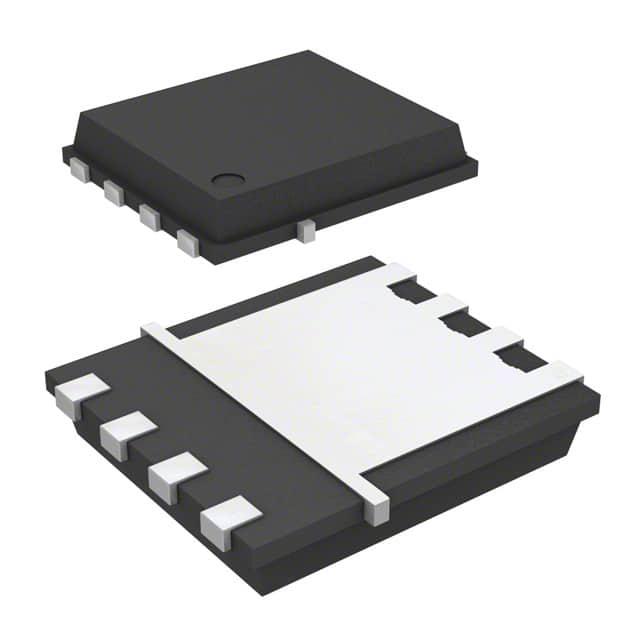

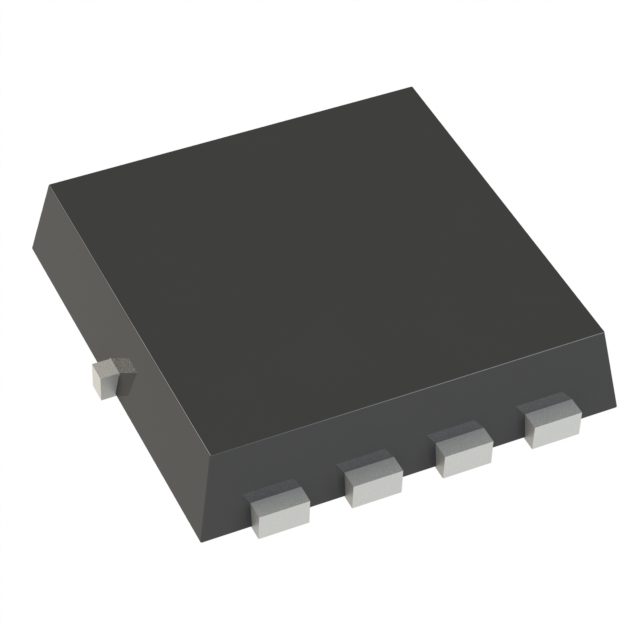

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC7696

FDMC7696概述


    产品简介


    FDMC7696 MOSFET(N-Channel)
    FDMC7696 是一种先进的N沟道功率MOSFET,采用onsemi公司的POWERTRENCH工艺制造,旨在最大程度地降低导通电阻。这种器件非常适合用于笔记本电脑和便携式电池包中的电源管理和负载切换应用。
    主要功能
    - 极低的导通电阻:在VGS=10V、ID=12A时最大为11.5mΩ。
    - 高性能技术:在各种工作条件下表现出色。
    - 环保设计:无铅、卤素自由和RoHS符合标准。
    应用领域
    - 直流/直流降压转换器
    - 笔记本电池管理
    - 笔记本电脑中的负载开关

    技术参数


    | 参数 | 值 |

    | 最大VDS | 30 V |
    | 最大rDS(on)(VGS=10V,ID=12A) | 11.5 mΩ |
    | 最大rDS(on)(VGS=4.5V,ID=10A) | 14.5 mΩ |
    | 最大ID | 20 A (包限定) |
    | 单脉冲雪崩能量(EAS) | 21 mJ |
    | 最大PD | 25 W(包限定) |
    | 最大TJ, TSTG | -55到+150°C |

    产品特点和优势


    FDMC7696 的独特功能和优势使其在电源管理和负载切换应用中脱颖而出。其低导通电阻(rDS(on))特性使得其在高效率电源转换应用中具有显著的优势。此外,其环保的设计也使其在日益严格的环保要求下仍能保持竞争力。

    应用案例和使用建议


    应用案例
    - 在笔记本电脑中作为负载开关,能够有效控制电流流动,提高系统稳定性。
    - 用于便携式电池包的电池管理,延长电池寿命。
    使用建议
    - 在设计应用电路时,确保散热设计合理,以避免过热现象。
    - 根据具体的应用需求选择合适的驱动电压(VGS),以获得最佳的性能表现。

    兼容性和支持


    FDMC7696 与现有的标准接口兼容,可以方便地替换传统的MOSFET器件。onsemi公司提供了全面的技术支持和售后服务,包括在线技术支持和产品文档,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    问题1:如何确定最大允许的连续漏极电流?
    解决方案: 参考数据表中的最大连续漏极电流(ID),在不同条件下的值有所不同,需根据实际应用场景选取合适值。
    问题2:如何处理过高的温度?
    解决方案: 确保良好的散热设计,必要时增加散热片或风扇辅助散热。也可以通过减小工作频率或增大散热面积来降低器件温度。

    总结和推荐


    FDMC7696 N-Channel MOSFET凭借其极低的导通电阻、高可靠性及环保特性,在笔记本电脑和便携式电池包等应用中表现出色。其优秀的性能和广泛的应用范围使其成为电源管理和负载切换应用的理想选择。总体而言,我们强烈推荐使用这款产品。

FDMC7696参数

参数
配置 独立式
Vgs-栅源极电压 20V
栅极电荷 22nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1.43nF@15V
最大功率耗散 2.4W(Ta),25W(Tc)
Rds(On)-漏源导通电阻 11.5mΩ@ 12A,10V
Id-连续漏极电流 12A,20A
Vgs(th)-栅源极阈值电压 3V@ 250µA
通道数量 1
FET类型 1个N沟道
Vds-漏源极击穿电压 30V
长*宽*高 3.2mm(长度)*3.2mm(宽度)
通用封装 MLP-8
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FDMC7696厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC7696数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC7696 FDMC7696数据手册

FDMC7696封装设计

查看详情并下载
Symbol
Footprint
3D Model
