NTMTS0D4N04CTXG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1个N沟道 40V
供应商型号: CY-NTMTS0D4N04CTXG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMTS0D4N04CTXG

NTMTS0D4N04CTXG概述


    产品简介

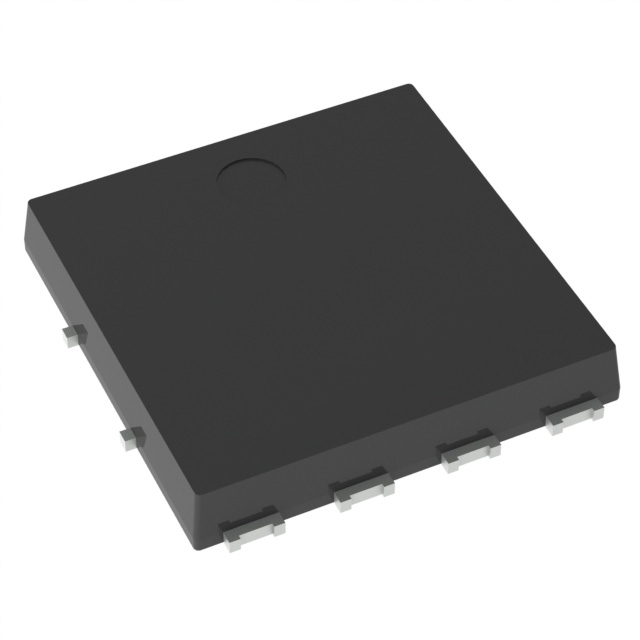

    NTMTS0D4N04C是一款高性能的单片N沟道MOSFET,专为功率应用设计。这款MOSFET具有小尺寸封装(8x8毫米),适用于紧凑型设计,非常适合空间受限的应用场景。其主要功能是通过极低的导通电阻(RDS(on))来最小化导通损耗,从而提高系统的整体效率。此外,它还具有较低的栅极电荷(QG)和电容,有助于减少驱动损耗。该产品符合行业标准的Power 88封装,且无铅、无卤素、无BFR,并符合RoHS要求。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 漏源电压 | VDSS | 40 | V |
    | 栅源电压 | VGS | ±20 | V |
    | 持续漏极电流(稳态) | ID | 558 | A |
    | 功率耗散(稳态) | PD | 244.0 | W |
    | 脉冲漏极电流(瞬时) | IDM | 900 | A |
    | 运行结温和存储温度 | TJ, Tstg | -55~175| °C |
    | 零栅电压漏极电流 | IDSS | 250 | µA |
    | 反向恢复时间 | tRR | 120 | ns |
    | 反向恢复电荷 | QRR | 338 | nC |

    产品特点和优势


    NTMTS0D4N04C具有以下几个显著特点:
    - 小巧的封装设计:8x8毫米的尺寸使其非常适合需要紧凑布局的应用。
    - 极低的导通电阻:0.45毫欧姆,有效降低功率损耗。
    - 低栅极电荷:仅251纳库仑,有助于降低驱动损耗。
    - 行业标准的Power 88封装,易于集成到现有系统中。
    - 环保设计:无铅、无卤素、无BFR,符合RoHS标准,适合环保需求高的应用场合。

    应用案例和使用建议


    NTMTS0D4N04C MOSFET广泛应用于电源转换、电机驱动、电池充电等高功率密度场合。以下是几个典型应用场景:
    - 电源转换:利用其低导通电阻和快速开关特性,可有效减少转换过程中的能量损耗。
    - 电机驱动:小体积和高效率特性使其成为电机驱动应用的理想选择。
    - 电池充电电路:高效且低功耗的设计有助于延长电池寿命。
    使用建议:
    - 在高温环境下使用时,应特别注意散热设计,以防止热损坏。
    - 在高频开关应用中,应注意匹配合适的栅极电阻,以优化开关性能并避免电磁干扰。

    兼容性和支持


    NTMTS0D4N04C MOSFET与大多数工业标准电源模块兼容。该产品得到了制造商的全面技术支持,包括设计指南、应用笔记和技术支持热线等。具体的技术支持信息可访问官方网站查询。

    常见问题与解决方案


    1. 问题:如何处理过高的工作温度?
    解决方案:增加散热片或采用主动冷却方案,如风扇或液冷系统,以确保器件正常运行。
    2. 问题:在高温条件下,器件性能如何变化?
    解决方案:参考数据手册中的热性能曲线,合理调整工作参数以适应高温环境。
    3. 问题:如何优化开关速度?
    解决方案:调整栅极电阻值,选择合适的小型栅极驱动器,并采用适当的电路布局来减少寄生电感。

    总结和推荐


    综上所述,NTMTS0D4N04C是一款在高功率密度应用中表现出色的MOSFET。其小尺寸、低导通电阻和低栅极电荷等特点使其在多种应用场景中表现出色。考虑到其出色的性能和广泛的适用性,强烈推荐在高效率、紧凑设计的应用中使用该产品。无论是在电源管理还是电机控制领域,NTMTS0D4N04C都能提供可靠而高效的解决方案。

NTMTS0D4N04CTXG参数

参数
配置 -
Ciss-不同 Vds 时的输入最大电容 -
栅极电荷 -
通道数量 -
最大功率耗散 -
Vgs(th)-栅源极阈值电压 -
Vgs-栅源极电压 -
FET类型 1个N沟道
Rds(On)-漏源导通电阻 -
Vds-漏源极击穿电压 40V
Id-连续漏极电流 -
包装方式 卷带包装

NTMTS0D4N04CTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMTS0D4N04CTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMTS0D4N04CTXG NTMTS0D4N04CTXG数据手册

NTMTS0D4N04CTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.6902 ¥ 22.3403
50+ $ 2.5743 ¥ 21.9484
100+ $ 2.5279 ¥ 21.7524
300+ $ 2.5047 ¥ 21.5565
500+ $ 2.4815 ¥ 21.3605
1000+ $ 2.4119 ¥ 20.3807
5000+ $ 2.4119 ¥ 20.3807
库存: 20730
起订量: 45 增量: 1
交货地:
最小起订量为:25
合计: ¥ 558.5
