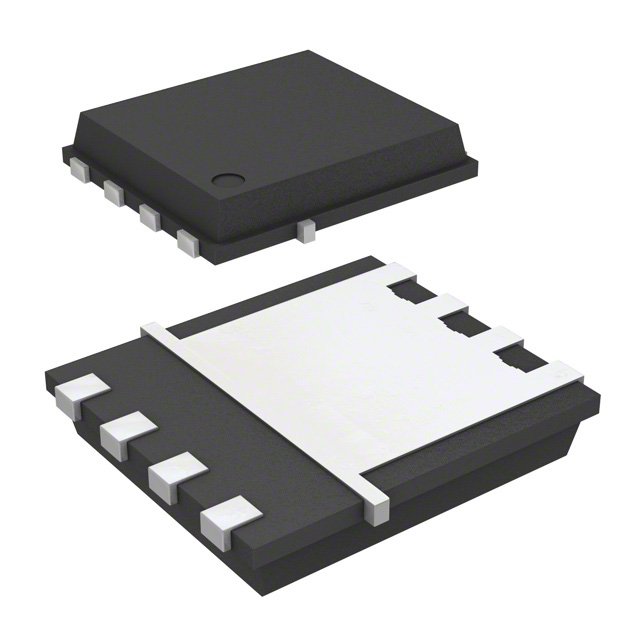

FDMS4D0N12C

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=120 V, 67 A, PQFN 5 x 6封装, 表面贴装, 8引脚
供应商型号: ASS-FDMS4D0N12C
供应商: 海外现货
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS4D0N12C

FDMS4D0N12C概述

    FDMS4D0N12C N-Channel MOSFET 技术手册概述

    1. 产品简介


    FDMS4D0N12C 是一款高性能的 N-Channel MOSFET,采用 PQFN8 封装(5x6 mm),适用于紧凑型设计。这种 MOSFET 具有极低的导通电阻(RDS(on)),能够显著减少传导损耗,适用于同步整流、AC-DC 和 DC-DC 电源供应器及负载开关等领域。

    2. 技术参数


    以下是 FDMS4D0N12C 的关键技术参数:
    - 漏源电压(VDSS):120 V
    - 栅源电压(VGS):±20 V
    - 连续漏电流(ID):114 A(稳态)
    - 脉冲漏电流(IDM):628 A(10 μs 脉冲宽度)
    - 热阻抗(RθJC):1.18 °C/W
    - 导通电阻(RDS(on)):4.0 mΩ @ 10 V
    - 输入电容(CISS):4565 pF @ 60 V
    - 输出电容(COSS):2045 pF @ 60 V
    - 反向转移电容(CRSS):17 pF @ 60 V

    3. 产品特点和优势


    - 小型封装:5x6 mm 的紧凑设计使其适合各种小型化应用场景。
    - 低导通电阻:RDS(on) 最低可达 4.0 mΩ,极大地减少了传导损耗。
    - 低栅极电荷:QG(TOT) 最低为 36 nC,降低了驱动器损耗。
    - 环保材料:无铅、无卤素、BFR Free 并符合 RoHS 标准。

    4. 应用案例和使用建议


    - 同步整流:在高效率电源转换器中,这种 MOSFET 能够显著提高转换效率。
    - AC-DC 和 DC-DC 电源供应器:适用于需要高性能 MOSFET 的各类电源系统。
    - 负载开关:在负载管理应用中表现出色。
    使用建议:选择适当的驱动器以匹配低栅极电荷特性,同时确保散热设计合理,特别是在高功率应用场景中。

    5. 兼容性和支持


    FDMS4D0N12C 与其他标准的 PQFN8 封装 MOSFET 具有良好的兼容性,易于替换现有产品。ON Semiconductor 提供详尽的技术文档和支持,包括详细的热阻抗数据和电气特性表,便于用户进行详细设计和测试。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,MOSFET 性能下降。
    - 解决方案:确保良好的散热设计,可以采用更大的散热片或增加外部风扇来帮助降温。
    - 问题2:高频切换时效率下降。
    - 解决方案:选用低栅极电荷和低输出电容的驱动器,以减少开关损耗。

    7. 总结和推荐


    FDMS4D0N12C 在多个方面都表现出色,特别适用于需要高性能、低功耗和紧凑设计的应用场景。凭借其优异的热性能、低导通电阻和环保特性,它无疑是高性能 MOSFET 的优秀选择。强烈推荐在高要求的电力转换应用中使用此产品。

FDMS4D0N12C参数

参数
FET类型 1个N沟道
Rds(On)-漏源导通电阻 4mΩ@ 67A,10V
栅极电荷 82nC@ 10 V
配置 独立式
Vgs(th)-栅源极阈值电压 4V@ 370A
最大功率耗散 2.7W(Ta),106W(Tc)
Id-连续漏极电流 18.5A,114A
Vgs-栅源极电压 20V
通道数量 1
Vds-漏源极击穿电压 120V
Ciss-不同 Vds 时的输入最大电容 6.46nF@60V
长*宽*高 5mm(长度)*6mm(宽度)
通用封装 PQFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
