FCP360N65S3R0

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 83W(Tc) 30V 4.5V@1mA 18nC@ 10 V 1个N沟道 650V 360mΩ@ 5A,10V 10A 730pF@400V TO-220-3 通孔安装
供应商型号: AV-E-FCP360N65S3R0
供应商: Avnet
标准整包数: 50

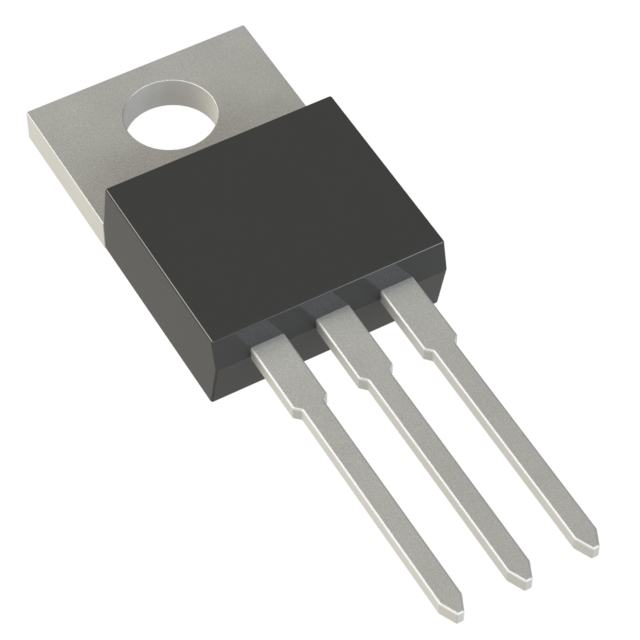

ON SEMICONDUCTOR 场效应管(MOSFET) FCP360N65S3R0

FCP360N65S3R0概述

    FCP360N65S3R0 MOSFET 技术手册

    1. 产品简介


    FCP360N65S3R0 是由安森美(onsemi)开发的一款高性能超级结(Super-Junction)N沟道功率MOSFET,属于SUPERFET III系列。这种新型MOSFET采用了电荷平衡技术,实现了低导通电阻和较低门极电荷,从而优化了开关性能并能承受极端的dv/dt速率。其主要功能包括优异的低导通电阻和快速开关能力,非常适合应用于电源管理领域。

    2. 技术参数


    - 额定电压:650 V
    - 最大连续漏电流:10 A(在25°C时)
    - 最大脉冲漏电流:25 A
    - 典型导通电阻:310 mΩ(在10 V时)
    - 典型门极电荷:18 nC
    - 有效输出电容:173 pF
    - 单脉冲雪崩能量:40 mJ
    - 工作温度范围:-55°C 到 +150°C

    3. 产品特点和优势


    FCP360N65S3R0 具备以下特点和优势:
    - 卓越的开关性能:采用电荷平衡技术,使得导通电阻和门极电荷更小,开关速度更快。
    - 高可靠性:100%经过单脉冲雪崩测试,适用于极端环境。
    - 低电磁干扰(EMI):易于设计实现,减少电磁干扰。
    - 环保合规:无铅且符合RoHS标准。

    4. 应用案例和使用建议


    FCP360N65S3R0 广泛应用于:
    - 计算机/显示电源供应
    - 电信/服务器电源供应
    - 工业电源供应
    - 照明/充电器/适配器
    在使用时,建议遵循以下原则:
    - 保证良好的散热条件,避免高温对器件造成损害。
    - 注意控制输入电压和电流,避免超过器件的最大额定值。
    - 使用合适的驱动电路以确保开关性能和效率。

    5. 兼容性和支持


    - 兼容性:FCP360N65S3R0 与常见的工业标准封装兼容,方便集成到现有系统中。
    - 支持信息:提供详细的订购和运输信息,可在数据手册的第2页查阅。厂家还提供了在线技术支持和文档资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - Q: 导通电阻过高怎么办?
    - A: 确保门极电压设置正确,通常为10 V。如果问题仍然存在,检查是否有其他外部因素导致阻抗增加。
    - Q: 开关速度慢怎么办?
    - A: 检查驱动电路的设计,确保门极电荷和输出电容匹配得当。
    - Q: 遇到电磁干扰(EMI)怎么办?
    - A: 可通过优化布局设计,如添加滤波器或改进接地结构来减少干扰。

    7. 总结和推荐


    FCP360N65S3R0 是一款高性能、高可靠性的超级结MOSFET,在电源管理领域具有明显的优势。它在低导通电阻、高开关速度、可靠性及EMI管理方面表现出色,是工业和消费电子领域的理想选择。总体而言,我们强烈推荐这款产品用于各种需要高效电源转换的应用场景。

FCP360N65S3R0参数

参数
Ciss-不同 Vds 时的输入最大电容 730pF@400V
Vgs-栅源极电压 30V
Vds-漏源极击穿电压 650V
Rds(On)-漏源导通电阻 360mΩ@ 5A,10V
FET类型 1个N沟道
栅极电荷 18nC@ 10 V
配置 独立式
最大功率耗散 83W(Tc)
Id-连续漏极电流 10A
通道数量 1
Vgs(th)-栅源极阈值电压 4.5V@1mA
通用封装 TO-220-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装

FCP360N65S3R0厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCP360N65S3R0数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCP360N65S3R0 FCP360N65S3R0数据手册

FCP360N65S3R0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 3.715 ¥ 32.3208
500+ $ 3.6851 ¥ 32.0602
库存: 150
起订量: 150 增量: 50
交货地:
最小起订量为:150
合计: ¥ 4848.12
