NTHL099N60S5

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

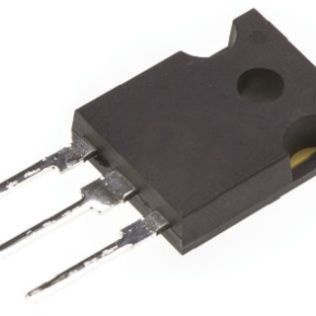

产品描述: onsemi N沟道增强型MOS管 SUPERFET V系列, Vds=600 V, 33 A, TO-247封装, 通孔安装, 3引脚
供应商型号: 3787296
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTHL099N60S5

NTHL099N60S5概述

    NTHL099N60S5 MOSFET 技术手册

    产品简介


    NTHL099N60S5 是一款由安森美(ON Semiconductor)生产的高效能功率 MOSFET,型号为NTHL099N60S5,采用 TO247-3L 封装。这款产品属于SUPERFET V系列,是易于驱动的设计,具有600V的击穿电压、99mΩ的典型导通电阻和33A的连续输出电流。此款 MOSFET 主要适用于电信/服务器电源供应、电动汽车充电器、不间断电源、太阳能和工业电源供应等领域。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 漏极-源极电压 | VDSS | - | 650 | - | V |
    | 栅极-源极电压 | VGSS | ±30 | ±30 | ±30 | V |
    | 连续漏极电流 | ID | 33 | 33 | - | A |
    | 功耗 | PD | - | 184 | - | W |
    | 单脉冲雪崩能量 | EAS | 232 | - | - | mJ |
    | 雪崩电流 | IAS | - | 5.1 | - | A |
    | 重复雪崩能量 | EAR | - | 1.84 | - | mJ |
    | MOSFET dv/dt | dv/dt | - | 120 | - | V/ns |
    | 峰值二极管恢复dv/dt | - | - | 50 | -

    产品特点和优势


    - 优异的开关性能:该MOSFET能够在硬开关和软开关拓扑结构中实现高效能,同时减少电磁干扰(EMI)问题。
    - 高可靠性:经过100%雪崩测试,确保在极端条件下依然可靠。
    - 环保材料:无铅、无卤素、溴化阻燃剂(BFR)自由且符合RoHS标准,满足环保要求。
    - 出色的温度适应性:工作温度范围宽,从-55°C到+150°C,确保在各种环境条件下正常运行。

    应用案例和使用建议


    - 电信/服务器电源供应:这种MOSFET能够高效地管理电源转换,提高系统效率。
    - EV充电器/UPS/太阳能/工业电源供应:它可以在高压环境中稳定工作,提供可靠的电力转换。
    使用建议:
    - 在选择栅极驱动器时,需要考虑其电压范围和负载条件,以确保最佳性能。
    - 在高频应用中,应注意减少寄生电感,以降低开关损耗。

    兼容性和支持


    - 兼容性:这款MOSFET与常见的电路设计工具兼容,适用于多种应用。
    - 支持和服务:安森美提供全面的技术支持,包括在线文档、视频教程和技术咨询热线。

    常见问题与解决方案


    1. 问:如何选择合适的栅极驱动器?
    - 答:根据MOSFET的工作电压和频率选择合适的驱动器。通常,驱动器的最大电压应高于MOSFET的最高工作电压,频率也应在驱动器的额定范围内。

    2. 问:如何减少EMI问题?
    - 答:使用合适的滤波器和布局设计来减少EMI。此外,可以通过优化开关时间来进一步降低EMI影响。

    总结和推荐


    综合评估:
    - 优点:NTHL099N60S5 MOSFET具有高击穿电压、低导通电阻、出色的温度适应性和环保材料。这些特性使其在多种应用中表现出色。
    - 推荐:这款产品非常适合用于电信、服务器、电动汽车充电器、不间断电源、太阳能和工业电源供应等应用。无论是对于高性能需求还是严格的环境标准,NTHL099N60S5都是一个值得信赖的选择。
    总的来说,这款MOSFET凭借其卓越的性能和广泛的应用领域,是一款值得推荐的产品。

NTHL099N60S5参数

参数
Rds(On)-漏源导通电阻 99mΩ@ 13.5A,10V
Vds-漏源极击穿电压 600V
栅极电荷 48nC@ 10 V
Vgs-栅源极电压 30V
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 4V@2.8mA
Id-连续漏极电流 33A
通道数量 -
配置 -
Ciss-不同 Vds 时的输入最大电容 2.5nF@400V
最大功率耗散 184W(Tc)
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NTHL099N60S5厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTHL099N60S5数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTHL099N60S5 NTHL099N60S5数据手册

NTHL099N60S5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 34.7758
10+ ¥ 30.6027
100+ ¥ 30.0462
500+ ¥ 30.0462
库存: 233
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 34.77
