FDMA1028NZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.4W 12V 1.5V@ 250µA 6nC@ 4.5V 2个N沟道 20V 68mΩ@ 3.7A,4.5V 3.7A 340pF@10V MICROFET-6 贴片安装 2mm*2mm*750μm
供应商型号: 1324789
供应商: 海外现货
标准整包数: 5
ON SEMICONDUCTOR 场效应管(MOSFET) FDMA1028NZ

FDMA1028NZ概述

    FDMA1028NZ MOSFET 技术手册解析

    产品简介


    FDMA1028NZ 是一款专为手机和其他超便携应用设计的双 N 沟道 MOSFET 单封装解决方案。它包含两个独立的 N 沟道 MOSFET,具有低导通电阻(RDS(on)),以实现最小的导电损耗。其特别适用于线性模式应用,并且具备优秀的热性能,使其成为高性能应用的理想选择。

    技术参数


    - 额定电压:20 V
    - 最大连续电流:3.7 A
    - 导通电阻:
    - 68 mΩ(VGS = 4.5 V)
    - 86 mΩ(VGS = 2.5 V)
    - 最大栅源电压:±12 V
    - 最大功率耗散:单操作时 1.4 W(连续),0.7 W(脉冲)
    - 绝对最高额定温度范围:存储温度范围:-55°C 至 +150°C
    - 热阻:单操作时为 86°C/W(最小垫片),双操作时为 69°C/W(最小垫片)

    产品特点和优势


    1. 低导通电阻:在不同栅极电压下的导通电阻较低,保证了低损耗运行。
    2. 高可靠性:HBM ESD 保护水平超过 2 kV,确保在使用过程中具备良好的抗静电能力。
    3. 环境友好:不含卤素化合物和氧化锑,符合 RoHS 标准。

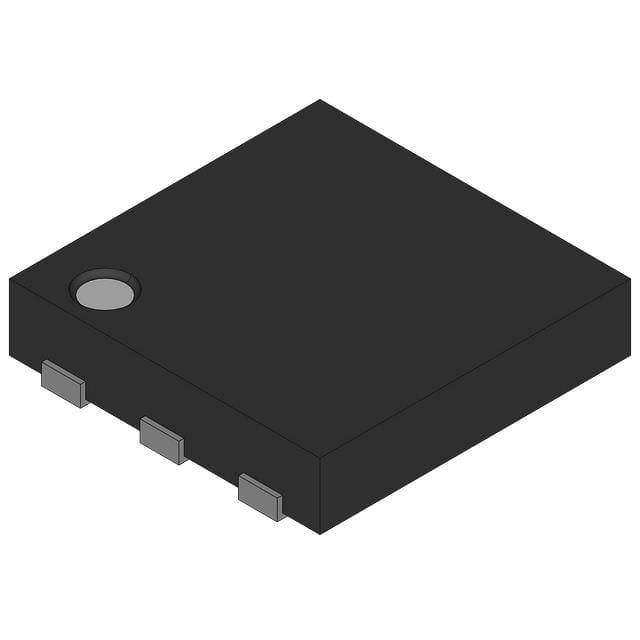

    4. 小型封装:采用 MicroFET 2x2 封装,高度仅 0.8 mm,非常适合紧凑型设计。

    应用案例和使用建议


    FDMA1028NZ 可广泛应用于便携式设备中,如智能手机和平板电脑。例如,在手机电源管理中,可以通过两个独立的 MOSFET 实现电源转换和电池管理。在使用时,为了充分发挥其性能,建议使用具有较高散热效率的设计方案,如大面积铜箔。

    兼容性和支持


    - 兼容性:FDMA1028NZ 可与标准焊接工艺和回流焊工艺兼容。
    - 支持:ON Semiconductor 提供技术支持和文档资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 导通电阻过高
    - 解决方案:检查栅极电压是否正确设置,确保其在 2.5 V 或 4.5 V 范围内。
    2. 过热
    - 解决方案:增加散热措施,如使用散热片或散热管,或者改进 PCB 设计,增加散热面积。
    3. 无法正常关断
    - 解决方案:确认栅极到源极的电压是否为零,或者栅极电阻是否足够大以确保 MOSFET 完全关断。

    总结和推荐


    FDMA1028NZ MOSFET 在便携式设备中表现卓越,具备低导通电阻、优秀的热性能和环保特性。对于需要高效能、紧凑设计的应用场景,FDMA1028NZ 是一个非常理想的选择。尽管其成本略高于部分传统解决方案,但其高性能和可靠性使得它成为高端应用的理想选择。因此,我们强烈推荐使用此产品。
    通过上述详细的技术手册内容解析,我们可以全面了解 FDMA1028NZ MOSFET 的功能特性和适用场景,从而帮助用户做出明智的选择。

FDMA1028NZ参数

参数
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
Vds-漏源极击穿电压 20V
Rds(On)-漏源导通电阻 68mΩ@ 3.7A,4.5V
Vgs-栅源极电压 12V
栅极电荷 6nC@ 4.5V
通道数量 2
最大功率耗散 1.4W
配置
Ciss-不同 Vds 时的输入最大电容 340pF@10V
Id-连续漏极电流 3.7A
FET类型 2个N沟道
长*宽*高 2mm*2mm*750μm
通用封装 MICROFET-6
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FDMA1028NZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMA1028NZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMA1028NZ FDMA1028NZ数据手册

FDMA1028NZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.3138
10+ ¥ 4.0256
100+ ¥ 3.607
500+ ¥ 3.5426
3000+ ¥ 3.4781
9000+ ¥ 3.4781
24000+ ¥ 3.4781
45000+ ¥ 3.4781
库存: 8263
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 40.25
