NTMFD020N06CT1G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 4V@ 20µA 5.8nC@ 10V 2个N沟道 60V 20.3mΩ@ 4A,10V 355pF@30V 贴片安装
供应商型号: FL-NTMFD020N06CT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTMFD020N06CT1G

NTMFD020N06CT1G概述

    电子元器件产品技术手册:NTMFD020N06C MOSFET

    产品简介

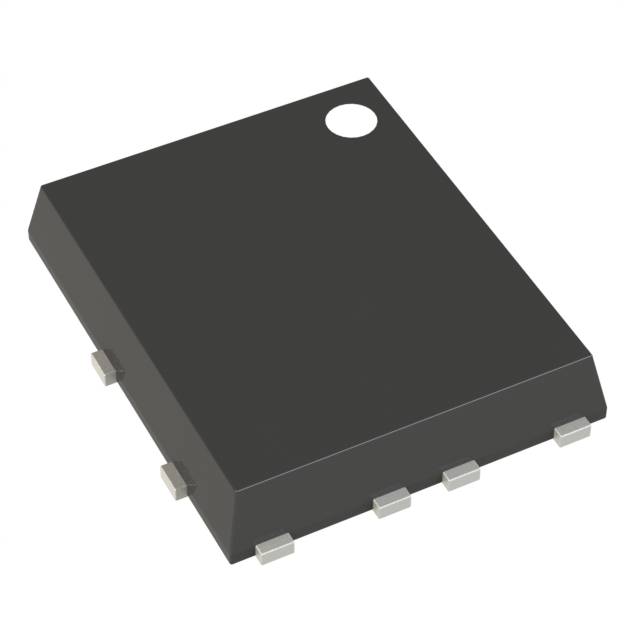

    NTMFD020N06C 是一款 N 沟道双 MOSFET,封装为 SO8FL,适用于各种电力转换和控制应用。它采用了小型化设计(5x6 mm),适用于紧凑型电路板布局。这种器件特别适合应用于功率工具、电池驱动真空吸尘器、无人机/无人驾驶飞行器(UAV)、物料搬运设备、电池管理系统(BMS)/存储系统及家庭自动化等领域。

    技术参数


    - 额定电压:VDSS = 60 V
    - 栅源电压:VGS = ±20 V
    - 连续漏极电流:
    - 在 TC = 25°C 下,ID = 27 A
    - 在 TC = 100°C 下,ID = 19 A
    - 功率耗散:
    - 在 TC = 25°C 下,PD = 31 W
    - 在 TC = 100°C 下,PD = 15 W
    - 最大脉冲漏极电流:在 TA = 25°C 下,tp = 10 μs 时,IDM = 98 A
    - 最高和最低工作温度范围:TJ, Tstg = -55°C 至 +175°C
    - 反向恢复电荷:QRR = 12 nC
    - 断态漏极到源极击穿电压:V(BR)DSS = 60 V
    - 零栅源电压漏极电流:IDSS = 10 μA (TJ = 25°C),250 μA (TJ = 125°C)
    - 通态电阻:RDS(on) = 20.3 mΩ @ VGS = 10 V, ID = 4 A
    - 输入电容:CISS = 355 pF
    - 输出电容:COSS = 260 pF
    - 门至源极电容:CRSS = 4.9 pF

    产品特点和优势


    - 小尺寸封装:5x6 mm,非常适合紧凑型设计。
    - 低通态电阻:RDS(on) = 20.3 mΩ,可以显著降低导通损耗。
    - 低输入电容和输出电容:有助于减小驱动器损耗。
    - 无铅、无卤素、无BFR,符合RoHS标准,环保且安全。

    应用案例和使用建议


    NTMFD020N06C 主要用于电池驱动设备,例如功率工具、家用电器和无人机。为了确保最佳性能,在使用时建议:
    - 散热管理:由于该器件具有较高的热阻,特别是在高温环境下工作时需要额外注意散热,以避免过热损坏。
    - 合适的应用电路:根据具体应用场景,合理配置外围电路,以避免电压和电流超过器件的最大额定值。

    兼容性和支持


    - 兼容性:与大多数常见的SMD封装兼容,可用于各种印刷电路板(PCB)。
    - 技术支持:供应商提供了详细的技术文档和客户支持,帮助用户解决在安装和调试过程中可能遇到的问题。

    常见问题与解决方案


    - 过热问题:可以通过增加散热片或使用高效散热材料来改善。
    - 漏电问题:检查电路板是否有短路现象,确保所有焊接点牢固可靠。

    总结和推荐


    总体而言,NTMFD020N06C MOSFET 是一款具有高性能、紧凑设计和高可靠性的电子元器件。它的低RDS(on)特性使得它成为电力转换和控制应用的理想选择。考虑到其出色的性价比和广泛的应用领域,强烈推荐在相关项目中使用这款产品。

NTMFD020N06CT1G参数

参数
FET类型 2个N沟道
Rds(On)-漏源导通电阻 20.3mΩ@ 4A,10V
Id-连续漏极电流 -
配置 -
通道数量 -
Vgs(th)-栅源极阈值电压 4V@ 20µA
Ciss-不同 Vds 时的输入最大电容 355pF@30V
Vds-漏源极击穿电压 60V
最大功率耗散 -
栅极电荷 5.8nC@ 10V
Vgs-栅源极电压 -
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NTMFD020N06CT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMFD020N06CT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMFD020N06CT1G NTMFD020N06CT1G数据手册

NTMFD020N06CT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
