首页  >  产品百科  >  NTLUD3A260PZTBG

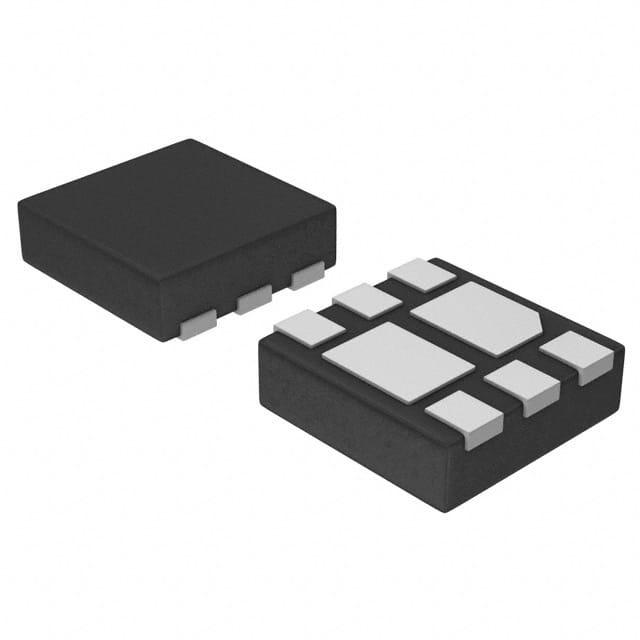

NTLUD3A260PZTBG

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 1.3W 8V 1V@ 250µA 4.2nC@ 4.5V 2个P沟道 20V 200mΩ@ 2A,4.5V 1.3A 300pF@10V DFN 贴片安装
供应商型号: FL-NTLUD3A260PZTBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTLUD3A260PZTBG

NTLUD3A260PZTBG概述

    NTLUD3A260PZ MOSFET 技术手册概述

    产品简介


    NTLUD3A260PZ 是一款高性能P沟道MOSFET,属于电源管理系列。其独特的特点使其适用于多种电子设备,如智能手机、便携式媒体播放器(PMP)、数字相机(DSC)、GPS设备等。该产品的主要功能包括高侧负载开关和功率放大器开关。

    技术参数


    NTLUD3A260PZ 的主要技术参数如下:
    - 最大耐压:VDSS = -20 V
    - 连续漏极电流:TA = 25°C 时,ID = -1.7 A;TA = 85°C 时,ID = -1.2 A
    - 脉冲漏极电流:tp = 10 µs,IDM = -8.0 A
    - 热阻:RθJA = 155 °C/W(稳态)
    - 导通电阻:VGS = -4.5 V,ID = -2.0 A 时,RDS(on) = 160 mΩ 至 200 mΩ
    - 最大工作温度范围:-55°C 到 150°C
    - 封装尺寸:1.6 x 1.6 x 0.55 mm

    产品特点和优势


    1. 低热阻设计:具有暴露源引脚,提高了散热效率。
    2. 小体积:低轮廓封装设计,节省电路板空间。
    3. 抗静电保护:具备防静电保护功能,延长使用寿命。
    4. 无铅、无卤化物:符合RoHS标准,环保安全。

    应用案例和使用建议


    NTLUD3A260PZ 主要应用于以下场合:
    - 高侧负载开关:适用于电源管理中的高侧负载控制。
    - 功率放大器开关:适合用于PA(功率放大器)开关中。
    使用建议:
    - 为确保最佳性能,建议在典型工作条件下使用,避免超出最大额定值。
    - 在焊接过程中,保持焊料温度不超过260°C,以防止损坏。

    兼容性和支持


    NTLUD3A260PZ 封装采用标准的UDFN6封装,可与同类产品互换。制造商提供详尽的技术支持和售后保障,具体联系方式和详细信息可在其官方网站获取。

    常见问题与解决方案


    1. 温度过高导致性能下降:确保散热系统有效工作,避免过热。
    2. 静电放电损害:使用时务必采取防静电措施,如佩戴防静电手环。
    3. 漏电流问题:检查电路连接是否正确,避免意外短路。

    总结和推荐


    NTLUD3A260PZ MOSFET 具备卓越的热性能、紧凑的封装和出色的电气特性,是一款适用于多种便携式电子设备的理想选择。其独特的低热阻和小体积设计使其在市场上具有很强的竞争力。总体而言,强烈推荐此产品给需要高效能、小型化功率管理解决方案的应用场合。
    注:该产品在特定应用场景下表现出色,但在极端条件下需格外注意散热和电气特性。

NTLUD3A260PZTBG参数

参数
Rds(On)-漏源导通电阻 200mΩ@ 2A,4.5V
Id-连续漏极电流 1.3A
Ciss-不同 Vds 时的输入最大电容 300pF@10V
Vgs(th)-栅源极阈值电压 1V@ 250µA
通道数量 -
栅极电荷 4.2nC@ 4.5V
FET类型 2个P沟道
配置
最大功率耗散 1.3W
Vds-漏源极击穿电压 20V
Vgs-栅源极电压 8V
通用封装 DFN
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

NTLUD3A260PZTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
