NTHL067N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

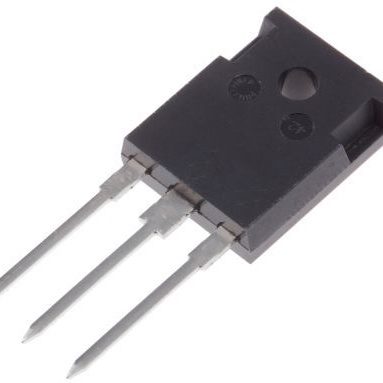

产品描述: onsemi N沟道增强型MOS管 NTHL067N系列, Vds=650 V, 40 A, TO-247封装, 通孔安装, 3引脚
供应商型号: FL-NTHL067N65S3H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTHL067N65S3H

NTHL067N65S3H概述


    产品简介


    产品类型: NTHL067N65S3H 是一款来自 ON Semiconductor 的SUPERFET III MOSFET,属于高压超级结(Super-Junction)MOSFET 系列。
    主要功能: 这款 MOSFET 具备出色的低导通电阻(RDS(on))和较低的栅极电荷(Qg),可以有效减少传导损耗并提高开关性能。同时具备高耐压能力和高抗冲击性能,适合在严苛环境下使用。
    应用领域: 主要应用于电信/服务器电源供应、工业电源供应、不间断电源(UPS)、太阳能系统等领域。

    技术参数


    - 电压等级: 650 V
    - 最大连续电流: 40 A
    - 导通电阻(典型值): 55 mΩ @ 10 V
    - 总栅极电荷(典型值): 80 nC
    - 输出电容(典型值): 691 pF
    - 雪崩测试: 100% 测试通过
    - 最高工作温度: 150°C
    - 最低存储温度: -55°C
    - 热阻抗: RθJC 最大值为 0.47 °C/W,RθJA 最大值为 40 °C/W

    产品特点和优势


    特点:
    1. 低导通电阻(RDS(on)): 使得器件在工作时具有较低的功率损耗,提升整体系统效率。
    2. 低栅极电荷(Qg): 降低驱动损耗,提高系统的开关频率和效率。
    3. 高可靠性: 100% 雪崩测试通过,确保在极端条件下的稳定运行。
    4. 广泛的适用范围: 能够适应广泛的工业和通信应用。
    优势:
    - 高性能: 结合低导通电阻和低栅极电荷,提供了优异的开关性能。
    - 高可靠性: 高耐压和抗冲击能力保证了其在复杂环境下的长期可靠运行。
    - 高效率: 低损耗设计提升了整个系统的能源利用效率。

    应用案例和使用建议


    应用案例:
    - 在电信和服务器电源供应中,用于实现高效的直流转换和电源管理。
    - 在工业电源系统中,用于提升系统的稳定性及可靠性。
    - 在太阳能逆变器中,用于优化系统的整体性能。
    使用建议:
    - 对于需要高效率和稳定性的应用场景,这款 MOSFET 可以作为优先选择。
    - 在实际应用过程中,确保其工作环境不超过其规定的温度范围,避免过热影响使用寿命。
    - 注意栅极驱动的设计,以避免不必要的栅极振荡和损坏。

    兼容性和支持


    兼容性:
    - 该产品在广泛的工业标准和电信标准下具有良好的兼容性,能够与多数现有的电路板设计进行无缝集成。
    支持:
    - ON Semiconductor 提供详尽的技术文档和应用指南,用户可以通过公司网站上的技术支持中心获取更多的信息和帮助。

    常见问题与解决方案


    1. 问:工作温度超出限制怎么办?
    - 答:确保系统散热良好,必要时可增加散热片或采用主动冷却措施。
    2. 问:栅极驱动波形不稳定怎么办?
    - 答:检查驱动电路的参数设置,确保符合产品的电气特性要求。
    3. 问:发现系统效率不达标怎么办?
    - 答:重新评估系统的散热方案,确认所有连接点无虚焊,并优化电路设计。

    总结和推荐


    总结:
    NTHL067N65S3H MOSFET 以其出色的低导通电阻、低栅极电荷和高可靠性,使其在多种电力转换应用中表现出色。特别是在电信、工业和太阳能逆变器等应用中,这款器件无疑是一个高效且可靠的选择。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用 NTHL067N65S3H MOSFET。对于追求高性能和稳定性的系统设计者来说,它无疑是一个值得信赖的选择。

NTHL067N65S3H参数

参数
最大功率耗散 266W
栅极电荷 80nC@ 10V
Rds(On)-漏源导通电阻 67mΩ@ 10V
配置 -
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 3.75nF@ 400V
Vds-漏源极击穿电压 650V
Vgs-栅源极电压 30V
Id-连续漏极电流 40A
Vgs(th)-栅源极阈值电压 4V
通道数量 -
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

NTHL067N65S3H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTHL067N65S3H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTHL067N65S3H NTHL067N65S3H数据手册

NTHL067N65S3H封装设计

查看详情并下载
Symbol
Footprint
3D Model
