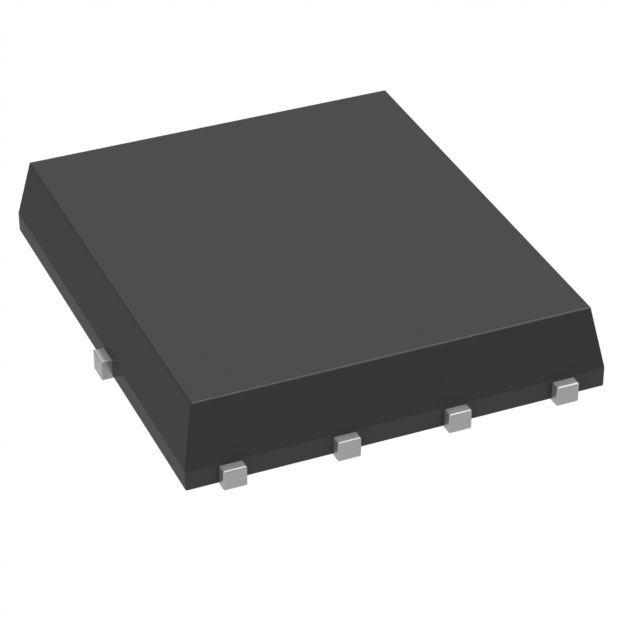

FDMS4435BZ

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.5W(Ta),39W(Tc) 25V 3V@ 250µA 47nC@ 10 V 1个P沟道 30V 20mΩ@ 9A,10V 9A,18A 2.05nF@15V QFN 贴片安装 6mm*5mm*1.1mm
供应商型号: 2083281
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMS4435BZ

FDMS4435BZ概述

    FDMS4435BZ P-Channel PowerTrench® MOSFET 技术手册解析

    1. 产品简介


    FDMS4435BZ 是一款由ON Semiconductor(原Fairchild Semiconductor)生产的P-通道功率沟槽MOSFET,主要用于电源管理和负载开关应用,尤其适用于笔记本电脑和便携式电池包。这款器件具有低导通电阻(低至20mΩ),能够在高电压(最高30V)和大电流(最大18A)条件下稳定运行。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 最大漏源电压 (VDS) | -30V |
    | 最大栅源电压 (VGS) | ±25V |
    | 连续漏电流 (ID) | -18A(封装限制),-35A(硅片限制) |
    | 单脉冲雪崩能量 (EAS) | 18mJ |
    | 最大功耗 (PD) | 39W(25°C), 2.5W(Ta=25°C) |
    | 工作温度范围 (TJ, TSTG) | -55°C ~ +150°C |
    | 热阻 (RθJC) | 3.2°C/W |
    | 热阻 (RθJA) | 50°C/W(封装为1in²,2oz铜垫) |

    3. 产品特点和优势


    FDMS4435BZ 的显著特点包括:
    - 低导通电阻:在VGS=-10V,ID=-9.0A时的最大导通电阻仅为20mΩ。
    - 高可靠性:提供高人体模型静电放电(HBM ESD)保护,典型值大于7kV。
    - 高温稳定性:100%进行无损电压测试(UIL),确保在各种环境下的稳定表现。
    - 符合RoHS标准:铅封终止,无卤素材料。

    4. 应用案例和使用建议


    FDMS4435BZ 在多种应用场景中表现出色:
    - DC-DC降压转换器的高端:可有效管理电源系统的高侧开关。
    - 笔记本电脑电源管理:适用于便携设备的电池管理系统。
    - 负载开关:在高功率系统中实现高效切换。
    使用建议:
    - 确保散热设计良好,避免热失控。
    - 采用适当的门极驱动电路,确保快速开关,减少损耗。

    5. 兼容性和支持


    - 兼容性:FDMS4435BZ 与大多数标准P-通道MOSFET引脚兼容,方便替代其他同类产品。
    - 支持:ON Semiconductor 提供全面的技术支持,包括详尽的数据手册和在线资源。用户可以通过官方网站获取最新的器件信息和支持。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 高温下性能下降 | 确保良好的散热设计,选用合适的热管或散热器。 |
    | 开关频率过高导致发热 | 降低开关频率,选择更高功耗等级的产品。 |
    | 没有预期的电流处理能力 | 检查电路设计,确认所有连接正确无误。 |

    7. 总结和推荐


    FDMS4435BZ 是一款出色的P-通道功率MOSFET,具备优异的导通电阻和高可靠性。它广泛应用于笔记本电脑和其他便携式设备的电源管理系统中。总体而言,这是一款值得推荐的产品,适合需要高性能和高可靠性的应用场景。对于追求极致性能的设计工程师来说,这无疑是一个理想的选择。

FDMS4435BZ参数

参数
Ciss-不同 Vds 时的输入最大电容 2.05nF@15V
Vds-漏源极击穿电压 30V
Vgs-栅源极电压 25V
最大功率耗散 2.5W(Ta),39W(Tc)
通道数量 1
配置 独立式
Rds(On)-漏源导通电阻 20mΩ@ 9A,10V
Id-连续漏极电流 9A,18A
FET类型 1个P沟道
栅极电荷 47nC@ 10 V
Vgs(th)-栅源极阈值电压 3V@ 250µA
长*宽*高 6mm*5mm*1.1mm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FDMS4435BZ厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMS4435BZ数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMS4435BZ FDMS4435BZ数据手册

FDMS4435BZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.197
10+ ¥ 5.4523
100+ ¥ 4.8852
500+ ¥ 4.7107
3000+ ¥ 4.7107
6000+ ¥ 4.7107
9000+ ¥ 4.7107
库存: 2670
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.19
