NTNS3193NZT5G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 120mW(Ta) 8V 1V@ 250µA 0.7nC@ 4.5 V 1个N沟道 20V 1.4Ω@ 100mA,4.5V 224mA 15.8pF@15V 贴片安装 620μm*620μm*440μm
供应商型号: AV-S-ONSNTNS3193NZT5G
供应商: Avnet
标准整包数: 8000

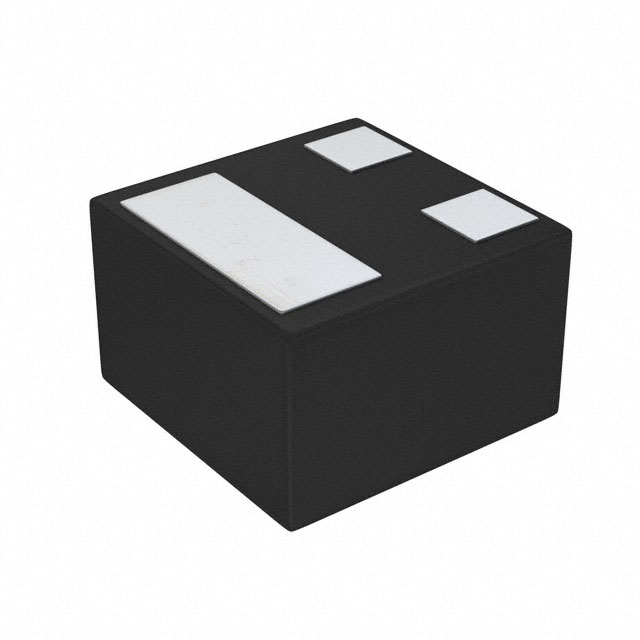

ON SEMICONDUCTOR 场效应管(MOSFET) NTNS3193NZT5G

NTNS3193NZT5G概述

    NTNS3193NZ MOSFET 技术手册解析

    产品简介


    NTNS3193NZ 是一款单个 N 沟道金属氧化物半导体场效应晶体管(MOSFET),采用超小型和超薄封装(尺寸为 0.62 x 0.62 x 0.4 mm)。这款 MOSFET 专为便携式电子设备中的电源管理设计,特别适用于小信号负载开关、模拟开关和高速接口等应用场景。

    技术参数


    - 额定电压:漏源击穿电压(V(DSS))为 20 V。
    - 连续漏极电流:在环境温度为 25°C 时,最大值为 224 mA;环境温度为 85°C 时,最大值为 162 mA。
    - 脉冲漏极电流:在 10 µs 脉冲宽度下,最大值为 673 mA。
    - 热阻抗:稳态时,结到环境的热阻(RθJA)为 1040 °C/W;在 5 秒内,RθJA 为 900 °C/W。
    - 栅源电压:最高可达 ±8.0 V。
    - 电阻:在 VGS = 4.5 V 时,RDS(on) 为 0.65 Ω 至 1.4 Ω。
    - 电气特性:符合RoHS标准,无铅,无卤素及BFR。

    产品特点和优势


    1. 超小型封装:NTNS3193NZ 仅 0.62 x 0.62 x 0.4 mm 的尺寸使其非常适合空间受限的应用。
    2. 低电阻:其 RDS(on) 在 0.65 Ω 至 1.4 Ω 之间,提供了高效的电流控制能力。
    3. 1.5 V 门限电压:较低的门限电压使它在低压电路中也能正常工作。
    4. RoHS 和绿色材料:无铅、无卤素及BFR的材料使其符合环保要求,满足全球市场的标准。

    应用案例和使用建议


    NTNS3193NZ MOSFET 可用于多种场景,如小信号负载开关、模拟开关和高速接口等。例如,在便携式设备中,这种 MOSFET 可以作为负载开关来优化电源管理。根据手册中的典型特性图,当温度范围在 -55°C 到 150°C 时,该 MOSFET 仍能稳定工作。建议在实际应用中确保散热良好,以避免因过热而导致的性能下降。

    兼容性和支持


    NTNS3193NZ MOSFET 与各种便携式设备和其他需要高效电源管理的应用兼容。厂商提供了详细的文档和支持,包括技术手册和样品电路。此外,对于用户可能遇到的常见问题,厂商也提供了解决方案。

    常见问题与解决方案


    - 问题 1:在高温环境下,电流会下降。解决方案:确保电路散热良好,降低周围环境温度。
    - 问题 2:门限电压不稳定。解决方案:检查外部电路是否正确连接,确保输入电压稳定。

    总结和推荐


    总体而言,NTNS3193NZ MOSFET 以其超小型封装、低电阻和良好的电气特性,成为便携式电子设备中的理想选择。其卓越的性能和可靠性使其在市场上具有很强的竞争力。我们强烈推荐使用此款 MOSFET 在需要高效率和高集成度的电子设备中。
    该技术手册详细描述了 NTNS3193NZ MOSFET 的各项技术参数和使用注意事项,有助于工程师和设计师在实际应用中更好地理解和利用这一先进的电子元件。

NTNS3193NZT5G参数

参数
Rds(On)-漏源导通电阻 1.4Ω@ 100mA,4.5V
栅极电荷 0.7nC@ 4.5 V
Vgs(th)-栅源极阈值电压 1V@ 250µA
Id-连续漏极电流 224mA
Vgs-栅源极电压 8V
配置 独立式
FET类型 1个N沟道
通道数量 1
Vds-漏源极击穿电压 20V
最大功率耗散 120mW(Ta)
Ciss-不同 Vds 时的输入最大电容 15.8pF@15V
长*宽*高 620μm*620μm*440μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NTNS3193NZT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTNS3193NZT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTNS3193NZT5G NTNS3193NZT5G数据手册

NTNS3193NZT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8000+ $ 0.2446 ¥ 2.165
24000+ $ 0.2425 ¥ 2.1457
库存: 8000
起订量: 8000 增量: 8000
交货地:
最小起订量为:8000
合计: ¥ 17320
直接购买
加入购物车
