FCH104N60F-F085

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 357W(Tc) 20V 5V@ 250µA 139nC@ 10 V 1个N沟道 600V 104mΩ@ 18.5A,10V 37A 4.302nF@100V TO-247-3 通孔安装 15.87mm*4.82mm*20.82mm
供应商型号: AV-S-ONSFCH104N60FF085
供应商: Avnet
标准整包数: 30

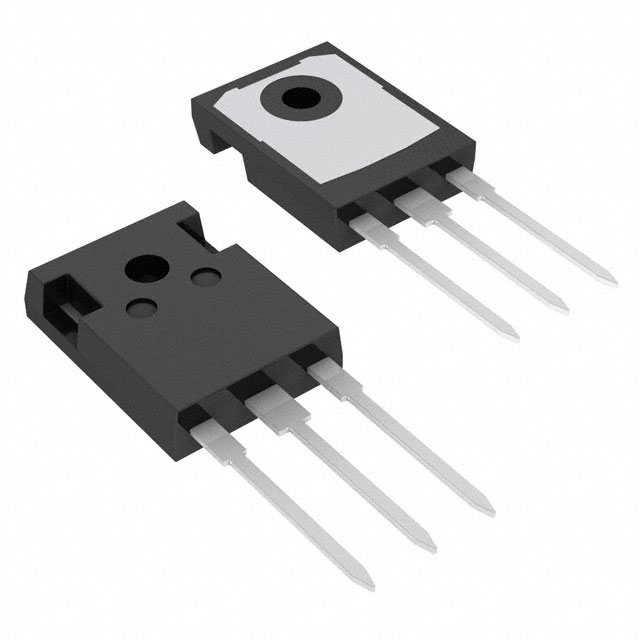

ON SEMICONDUCTOR 场效应管(MOSFET) FCH104N60F-F085

FCH104N60F-F085概述


    产品简介


    FCH104N60F-F085 N-Channel SuperFET 是一款由ON Semiconductor设计的高性能N沟道超级MOSFET,其最大耐压为600V,连续漏极电流达37A,导通电阻(RDS(on))为104毫欧。这款超级MOSFET属于SuperFET II FRFET系列,采用了先进的电荷平衡技术,旨在提供出色的低导通电阻和较低的栅极电荷性能,从而实现更高的能效。
    主要功能和应用领域:
    - 主要功能:这款器件具备出色的耐压能力,高效率和低损耗,适用于各种高压应用。
    - 应用领域:汽车板载充电器、混合动力电动汽车(HEV)的DC/DC转换器等。

    技术参数


    - 额定电压:600V
    - 额定电流:37A
    - 导通电阻:104毫欧
    - 阈值电压:3.0到5.0V
    - 总栅极电荷:109纳库伦
    - 最大功耗:357W
    - 最大热阻(junction-to-case):0.35°C/W
    - 最大热阻(junction-to-ambient):40°C/W
    - 最大单脉冲雪崩能量:809毫焦
    - 最大栅极至源极泄漏电流:±100nA

    产品特点和优势


    - 高可靠性:采用SuperFET II FRFET技术,能够显著提高系统的可靠性和效率。
    - 低损耗:通过优化的体二极管恢复性能,减少额外组件的需要并进一步提升系统可靠性。
    - 广泛的温度范围:可以在-55°C到+150°C的工作温度范围内稳定运行。
    - 快速开关:提供了非常低的栅极电荷和快速的开关时间,适合于软开关和硬开关拓扑结构。

    应用案例和使用建议


    应用场景:
    - 汽车板载充电器:用于高压电池的充电。
    - 混合动力汽车的DC/DC转换器:实现高效能的电源转换。
    使用建议:
    - 优化散热:由于较高的功率消耗,需要良好的散热措施以避免过热。
    - 电路设计:确保合适的驱动电阻和电路布局以达到最佳性能。

    兼容性和支持


    - 兼容性:该产品与大多数标准电子电路板设计兼容。
    - 技术支持:ON Semiconductor提供详尽的技术文档和支持服务,包括故障排除指南和应用笔记。

    常见问题与解决方案


    1. 如何处理高温下的性能变化?
    - 解决方案:在高温环境下,可以适当降低栅极驱动电压以减少损耗。
    2. 如何改善开关速度?
    - 解决方案:增加适当的栅极电阻,优化驱动信号。

    总结和推荐


    总体评价:
    - FCH104N60F-F085是一款专为高压应用设计的高性能N沟道MOSFET,其在效率、可靠性和稳定性方面表现出色。
    - 推荐使用:非常适合汽车和工业领域需要高压、大电流的应用场景,特别是在需要高能效和可靠性的环境中。
    通过上述分析,FCH104N60F-F085在多个方面都展现了卓越的性能,是设计师在相关应用领域的优选之一。

FCH104N60F-F085参数

参数
Ciss-不同 Vds 时的输入最大电容 4.302nF@100V
Id-连续漏极电流 37A
Rds(On)-漏源导通电阻 104mΩ@ 18.5A,10V
Vgs(th)-栅源极阈值电压 5V@ 250µA
FET类型 1个N沟道
配置 独立式
最大功率耗散 357W(Tc)
栅极电荷 139nC@ 10 V
Vds-漏源极击穿电压 600V
Vgs-栅源极电压 20V
通道数量 1
长*宽*高 15.87mm*4.82mm*20.82mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 管装

FCH104N60F-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCH104N60F-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCH104N60F-F085 FCH104N60F-F085数据手册

FCH104N60F-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 3.4864 ¥ 30.8544
180+ $ 3.4561 ¥ 30.5861
库存: 10350
起订量: 60 增量: 30
交货地:
最小起订量为:60
合计: ¥ 1851.26
