NCID9411R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 数字隔离芯片, 4通道, 5 kV隔离电压, 16针, 10Mbps
供应商型号: 3677659
供应商: 海外现货
标准整包数: 1

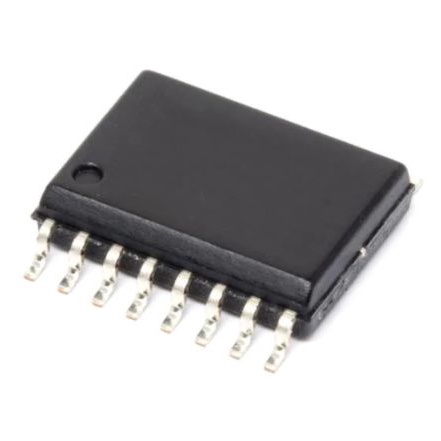

ON SEMICONDUCTOR 隔离器 NCID9411R2

NCID9411R2概述

    高速四通道数字隔离器技术手册

    1. 产品简介


    产品名称: NCID9401, NCID9411, NCID9400, NCID9410
    类型: 高速四通道数字隔离器
    主要功能: 实现系统间信号传输,防止接地环路和高电压风险。采用专利的片外电容隔离技术和优化的IC设计,确保高绝缘性和高噪声免疫性。
    应用领域:
    - 孤立PWM控制
    - 工业现场总线通信
    - 微处理器系统接口(SPI、I2C等)
    - 可编程逻辑控制
    - 孤立数据采集系统
    - 电压电平转换

    2. 技术参数


    - 输入/输出引脚: VDD1, VDD2, GND1, GND2, VINA, VOB, VINC, VIND, EN1, EN2
    - 电源电压: 2.5 V 至 5.5 V
    - 工作温度范围: -40°C 至 125°C
    - 最高绝缘电压: 2000 Vpk
    - 最小共模瞬变抗扰度: 100 kV/μs
    - 过温检测: 支持
    - 电气特性:
    - 最大供应电流:12.3 mA(在5V下)
    - 传播延迟:最大200 ns(在5V下)
    - 脉宽失真:最大80 ns(在5V下)
    - 电源电压阈值:2.2 V 上升;2.0 V 下降
    - 最大耐受过电压:8000 Vpk
    - 安全性认证: UL1577, 5000 VRMS for 1 Minute; DIN EN/IEC 60747-17 (待批准)

    3. 产品特点和优势


    - 可靠高电压绝缘: 片外电容隔离技术确保DTI ≥ 0.5 mm,最大工作绝缘电压为2000 Vpk。
    - 双通道通信: 支持双向通信,适用于复杂的工业控制系统。
    - 高噪声免疫: 最小共模瞬变抗扰度为100 kV/μs,确保信号传输稳定。
    - 安全可靠性: 厚陶瓷基板使电容器比薄膜电容器厚约25倍,提供类似光耦合器的安全可靠绝缘屏障。

    4. 应用案例和使用建议


    - 孤立PWM控制: 使用于电机控制系统的PWM信号传输,确保系统稳定运行。
    - 工业现场总线通信: 在现场总线环境中,通过该隔离器实现可靠的信号传输,防止接地环路问题。
    - 微处理器系统接口: 支持多种通信协议(如SPI、I2C),适用于需要高效数据传输的应用场景。
    使用建议:
    - 确保输入和输出电源电压在启动或关闭过程中逐步达到规定电压范围,避免输出状态的不稳定。
    - 为可靠操作,应在VDD引脚附近放置适当的旁路电容(建议值为0.1 μF和1 μF)。

    5. 兼容性和支持


    - 兼容性: 与多种标准通信协议兼容,易于集成到现有系统中。
    - 厂商支持: 提供PPAP(生产件批准程序)能力,AEC-Q100合格。
    - 技术支持: 提供详尽的技术文档和指导,确保客户能够充分利用产品的功能。

    6. 常见问题与解决方案


    - 问题: 启动时电源电压不稳
    解决方案: 确保启动过程平稳,逐步提升输入电压至规定范围内。
    - 问题: 输出状态不稳定
    解决方案: 检查电源电压是否满足推荐的操作条件,适当增加旁路电容。
    - 问题: 信号传输失真
    解决方案: 优化线路布局,减少噪声干扰;检查并调整通信协议设置。

    7. 总结和推荐


    总结:
    - 优点: NCID9401, NCID9411, NCID9400, NCID9410具有高度的可靠性和高噪声免疫性,适用于多种工业应用。
    - 可靠性: 高达2000 Vpk的工作绝缘电压和5000 VRMS的绝缘耐压,保证长期稳定运行。
    推荐:
    强烈推荐在要求高度隔离和可靠性的工业控制、数据通信等领域使用该产品。它不仅能提高系统的稳定性,还能有效防止接地环路和高电压的风险,值得信赖。

NCID9411R2参数

参数
数据速率 10Mbps
通道数量 4
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCID9411R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCID9411R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR NCID9411R2 NCID9411R2数据手册

NCID9411R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.0614
10+ ¥ 36.134
100+ ¥ 35.477
500+ ¥ 35.477
750+ ¥ 35.477
1500+ ¥ 35.477
2250+ ¥ 35.477
库存: 735
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.06
