NCID9211R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 数字隔离芯片, 2通道, 5 kV隔离电压, 16针, 50Mbps
供应商型号: 3528449
供应商: 海外现货
标准整包数: 1

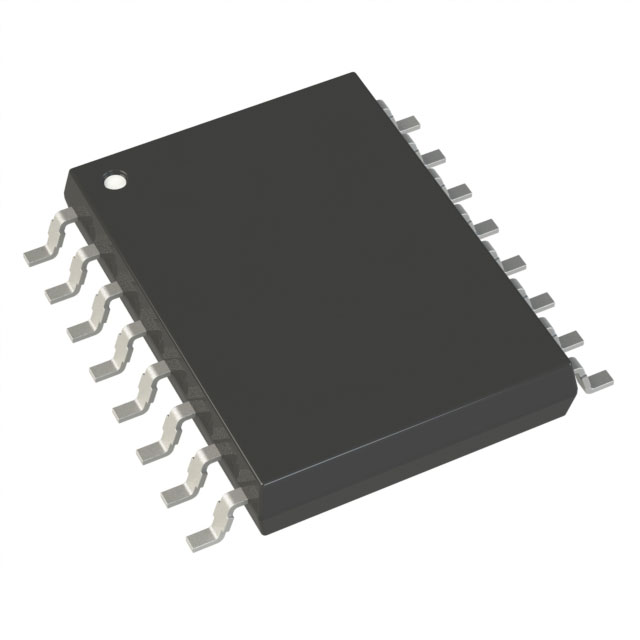

ON SEMICONDUCTOR 隔离器 NCID9211R2

NCID9211R2概述

    高速双通道双向陶瓷数字隔离器 — NCID9211

    产品简介


    NCID9211 是一种高速、双通道双向陶瓷数字隔离器,提供输出使能功能。该器件利用安森美的专利离芯片电容器隔离技术及优化的IC设计,实现高绝缘性和高抗噪性。它支持隔离通信,允许在不引起接地环路或有害电压的情况下,使数字信号在系统间通信。NCID9211 特别适用于需要高电压绝缘和安全可靠性的应用场合。

    技术参数


    - 供电电压:2.5 V 至 5.5 V
    - 工作温度范围:−40°C 至 125°C
    - 最大工作绝缘电压:2000 Vpeak
    - 最小共模瞬变抑制能力:100 kV/μs
    - 数据速率:最高50 Mbit/s(NRZ)
    - 传播延迟:最长25 ns
    - 脉冲宽度失真:最长10 ns
    - 引脚数量:16 引脚 SOIC 封装
    - 封装尺寸:16-pin wide body small outline package

    产品特点和优势


    - 离芯片电容器隔离:提供可靠的高电压绝缘,符合UL1577标准,保证1分钟内5000 VRMS的耐压。
    - 双通道双向通信:确保数据在隔离环境中的高效传输。
    - 高抗噪性:最低100 kV/μs的共模瞬变抑制能力。
    - 高可靠性:通过AEC-Q100认证,适用于汽车及其他需要独特场地和控制变更要求的应用。
    - 过温检测:确保系统在异常条件下的稳定性。

    应用案例和使用建议


    典型应用包括:
    - 隔离PWM控制
    - 工业现场总线通信
    - 微处理器系统接口(SPI, I2C等)
    - 可编程逻辑控制器
    - 隔离数据采集系统
    - 电压电平转换器
    使用建议:
    - 确保输入和输出电源电压在启动或关闭时均达到推荐的工作电压。
    - 使用推荐的外部旁路电容器,放置于VDD引脚和GND引脚附近,以确保可靠操作。
    - 考虑到高温工作环境,建议使用散热片或增强散热措施。

    兼容性和支持


    - 兼容性:与其他电子元器件或设备兼容。
    - 支持:制造商提供技术文档和产品支持服务,帮助用户解决使用中的问题。

    常见问题与解决方案


    - 问题1:设备在高温环境下运行不稳定。
    解决方案:检查电路布局是否合理,增加散热措施;确保外部旁路电容器正确安装。
    - 问题2:输出信号不稳定。
    解决方案:检查输入信号和电源电压是否符合推荐条件;确保所有连接正确无误。
    - 问题3:数据传输速度慢。
    解决方案:检查电路布局和信号线长度,避免长线干扰;确认旁路电容器值是否正确。

    总结和推荐


    NCID9211是一款高性能的高速双通道双向陶瓷数字隔离器,具有优异的电气性能和高度的安全性。它适用于多种工业应用,特别是在需要高电压绝缘和可靠通信的场合。由于其卓越的性能和广泛的应用范围,我们强烈推荐这款产品给需要高精度隔离通信解决方案的工程师和开发者。
    希望这篇文章能为您提供详尽的信息,使您能够更好地了解和使用NCID9211。如果您有任何疑问或需要进一步的帮助,请随时联系我们的技术支持团队。

NCID9211R2参数

参数
数据速率 50Mbps
通道数量 2
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NCID9211R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCID9211R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR NCID9211R2 NCID9211R2数据手册

NCID9211R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.9623
10+ ¥ 31.6468
100+ ¥ 31.0714
500+ ¥ 31.0714
750+ ¥ 31.0714
1500+ ¥ 31.0714
2250+ ¥ 31.0714
库存: 417
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.96
