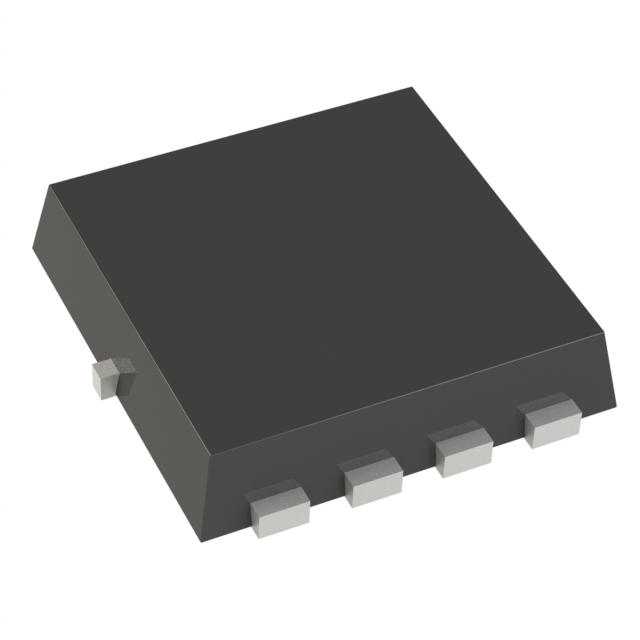

FDMC7678-L701

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),31W(Tc) 3V@ 250µA 39nC@ 10 V 1个N沟道 30V 5.3mΩ@ 17.5A,10V 17.5A;19.5A 2.41nF@15V MLP-8 贴片安装
供应商型号: CY-FDMC7678-L701
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC7678-L701

FDMC7678-L701概述

    FDMC7678 N-Channel Power Trench MOSFET 技术手册

    1. 产品简介


    FDMC7678 是一款高性能的 N 沟道功率沟槽 MOSFET(金属氧化物半导体场效应晶体管),适用于各种电力管理和负载开关应用。该器件具有低导通电阻(rDS(on))和高可靠性,特别适合于笔记本电脑和便携式电池包中的直流到直流降压转换器、电池电源管理和负载开关。

    2. 技术参数


    - 额定电压 (VDS):30 V
    - 最大漏极电流 (ID):
    - 连续电流(封装限制):19.5 A
    - 连续电流(硅片限制):63 A
    - 连续电流(室温下):17.5 A
    - 脉冲电流:70 A
    - 单脉冲雪崩能量 (EAS):54 mJ
    - 最大功率耗散 (PD):31 W(室温下);2.3 W(连续工作)
    - 工作和存储温度范围 (TJ, TSTG):-55°C 至 +150°C
    - 热阻 (RθJC):4.0 °C/W
    - 热阻 (RθJA):53 °C/W

    3. 产品特点和优势


    - 低导通电阻:在 VGS=10 V 和 ID=17.5 A 的条件下,最大 rDS(on) 为 5.3 mΩ;在 VGS=4.5 V 和 ID=15.0 A 的条件下,最大 rDS(on) 为 6.8 mΩ。
    - 高可靠性:采用 Fairchild Semiconductor 的先进 Power Trench® 工艺制造,优化了低电阻特性。
    - 无铅和 RoHS 合规:终端材料符合无铅和 RoHS 标准。

    4. 应用案例和使用建议


    - 应用案例:
    - 直流到直流降压转换器
    - 笔记本电池电源管理
    - 笔记本电脑中的负载开关
    - 使用建议:
    - 在选择 MOSFET 时,确保其额定电压和电流能够满足应用需求,特别是在高功率应用中。
    - 需要合理布局电路板,以减少寄生电感和电阻,提高整体效率。
    - 在高温环境下使用时,应注意散热措施,避免过热损坏。

    5. 兼容性和支持


    - 兼容性:由于 FDMC7678 是 Fairchild 半导体的产品,用户可能需要更改订单编号以符合 ON Semiconductor 的系统要求。具体更改规则可以参考 ON Semiconductor 官方网站。
    - 支持和维护:ON Semiconductor 提供技术文档和在线支持,帮助用户解决技术问题。如有疑问,可以通过电子邮件 `Fairchildquestions@onsemi.com` 进行咨询。

    6. 常见问题与解决方案


    - 问题:如何验证产品的兼容性?
    - 解决方案:请访问 ON Semiconductor 官方网站并查询最新的产品兼容性信息。
    - 问题:如何处理产品过热问题?
    - 解决方案:通过改进散热设计,如增加散热片或使用更好的散热材料来降低工作温度。

    7. 总结和推荐


    FDMC7678 N-Channel Power Trench MOSFET 是一款专为高可靠性和高性能设计的产品。其出色的低电阻特性和广泛的适用性使其成为电源管理、负载开关和其他高功率应用的理想选择。对于希望提升系统效率和可靠性的工程师而言,强烈推荐使用 FDMC7678。

FDMC7678-L701参数

参数
通道数量 -
Rds(On)-漏源导通电阻 5.3mΩ@ 17.5A,10V
配置 -
Ciss-不同 Vds 时的输入最大电容 2.41nF@15V
最大功率耗散 2.3W(Ta),31W(Tc)
Vgs-栅源极电压 -
Vds-漏源极击穿电压 30V
FET类型 1个N沟道
栅极电荷 39nC@ 10 V
Id-连续漏极电流 17.5A;19.5A
Vgs(th)-栅源极阈值电压 3V@ 250µA
通用封装 MLP-8
安装方式 贴片安装
包装方式 卷带包装

FDMC7678-L701厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC7678-L701数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC7678-L701 FDMC7678-L701数据手册

FDMC7678-L701封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2942 ¥ 2.5324
500+ $ 0.2915 ¥ 2.5094
1000+ $ 0.2833 ¥ 2.3943
5000+ $ 0.2833 ¥ 2.3943
库存: 1812
起订量: 395 增量: 1
交货地:
最小起订量为:300
合计: ¥ 759.72
