FOD8802A

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, 双通道, 表面安装, 8针, SOIC封装
供应商型号: 3677649
供应商: 海外现货
标准整包数: 1

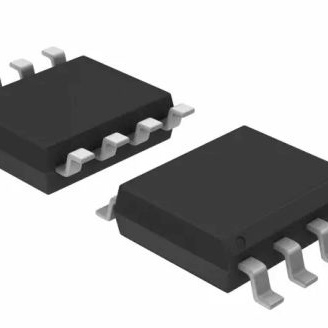

ON SEMICONDUCTOR 隔离器 FOD8802A

FOD8802A概述

    FOD8802 Dual Channel OptoHiT 系列高溫光晶體光耦合器

    产品简介


    FOD8802 双通道光耦合器是采用先进工艺技术制造的一款高性能光电晶体光耦合器。它采用两个铝镓砷 (AlGaAs) 红外发光二极管与两个光电晶体管结合,在一个小型表面贴装8针封装内工作。该系列产品能在高达125°C的工作温度下实现稳定的电流传输比(CTR),适用于广泛的工业和消费电子应用。

    技术参数


    - 输入至输出隔离电压 (VIORM):最高为565V峰值,最大可承受过电压为4000V峰值。
    - 工作温度范围:存储温度范围为-40°C至+150°C,工作温度范围为-40°C至+125°C。
    - 电气特性:
    - 正向电压 (VF):当正向电流 (IF) 为1mA时,VF在1.0V到1.8V之间。
    - 反向电流 (IR):当反向电压 (VR) 为6V时,IR为10μA。
    - 正向电流 (IF):连续工作条件下最大值为200mA。
    - 输出功率 (PS, OUTPUT):最大为300mW。
    - 光耦合器的电流传输比 (CTR):在不同正向电流条件下,CTR的典型值从65%到380%不等。

    产品特点和优势


    - 出色的高温线性CTR:在高温环境下表现出色的CTR线性度。
    - 低输入电流下的CTR:能够在非常低的输入电流下保持稳定的CTR。
    - 高隔离电压:符合UL1577标准,最高可达2500VAC RMS。
    - 适合红外回流焊:能在高达260°C的回流焊过程中稳定运行。

    应用案例和使用建议


    - 电源转换器:非常适合用于DC-DC转换器。
    - 信号隔离:在通信适配器和充电器中用于接地环路隔离和信号噪声隔离。
    - 消费电子:用于家电、机顶盒等。
    - 工业控制:适用于电源供应、电机控制、可编程逻辑控制等领域。
    建议在设计电路时考虑合适的负载电阻以保证最佳的开关时间。例如,使用0.75kΩ的负载电阻可以将开关时间控制在6μs到20μs之间。

    兼容性和支持


    - 兼容性:FOD8802 具有良好的兼容性,可以与大多数电子设备兼容。
    - 支持:制造商提供详尽的技术文档和售后支持,确保客户能够顺利使用该产品。

    常见问题与解决方案


    - Q: 如何确定最佳的负载电阻?
    - A: 根据所需的开关时间和CTR,可以选择合适的负载电阻。例如,使用0.75kΩ的负载电阻可以提高开关速度。
    - Q: 在高温环境下如何保证产品的可靠性?
    - A: FOD8802 在125°C的环境下仍能保持稳定的性能,因此在高温应用中可以直接使用。

    总结和推荐


    FOD8802双通道光耦合器是一款具备高可靠性和出色性能的产品,尤其适用于高温环境下的应用。其优越的隔离电压、稳定的CTR和低输入电流下的优良表现使其成为许多工业和消费电子应用的理想选择。强烈推荐在需要高温环境稳定工作的光耦合器应用中使用此产品。

FOD8802A参数

参数
数据速率 -
通道数量 2
通用封装 SOIC-8
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

FOD8802A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8802A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD8802A FOD8802A数据手册

FOD8802A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 9.8504
10+ ¥ 8.3196
25+ ¥ 8.3196
50+ ¥ 7.9868
100+ ¥ 7.3213
500+ ¥ 7.3213
库存: 2772
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 9.85
